一、项目背景

在高速发展的锂电储能行业，某大型储能系统集成企业的生产车间面临着通信协议不统一的难题。车间内的核心运动控制系统采用西门子S7-1500系列PLC作为EtherCAT协议主站，用于实现对电池组装、焊接等精密工序的高速控制；而部分传感器（如温度、压力传感器）以及伺服电机驱动器采用CANopen协议。为打造高度自动化、智能化的储能电池生产线，实现不同协议设备间的数据交互与协同控制，引入远创智控YC-ECT-COP协议转换网关势在必行。

二、方案实施

（一）设备选型

1. EtherCAT主站PLC：选用西门子S7-1500系列PLC（型号：CPU1516-3PN/DP）。该PLC具备强大的运算处理能力和丰富的通信接口，支持EtherCAT协议的高速数据传输，能够精准控制生产线的复杂运动过程，满足储能电池生产中高精度组装的需求。

2. CANopen主站PLC：采用欧姆龙NJ系列PLC（型号：NJ501-1500）。欧姆龙NJ系列PLC在工业自动化领域应用广泛，对CANopen协议支持良好，可稳定、高效地与CANopen从站设备进行数据通信，实现对传感器数据采集和伺服电机的精确控制。

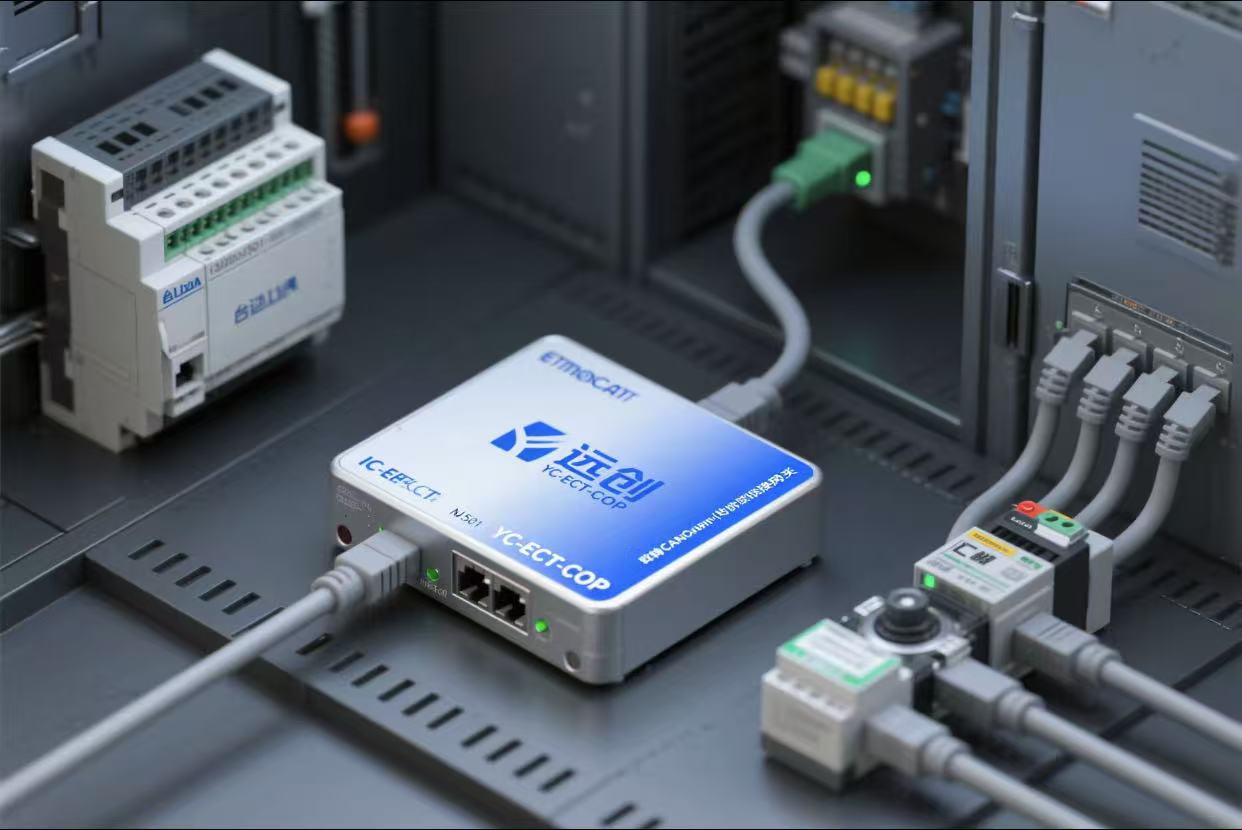

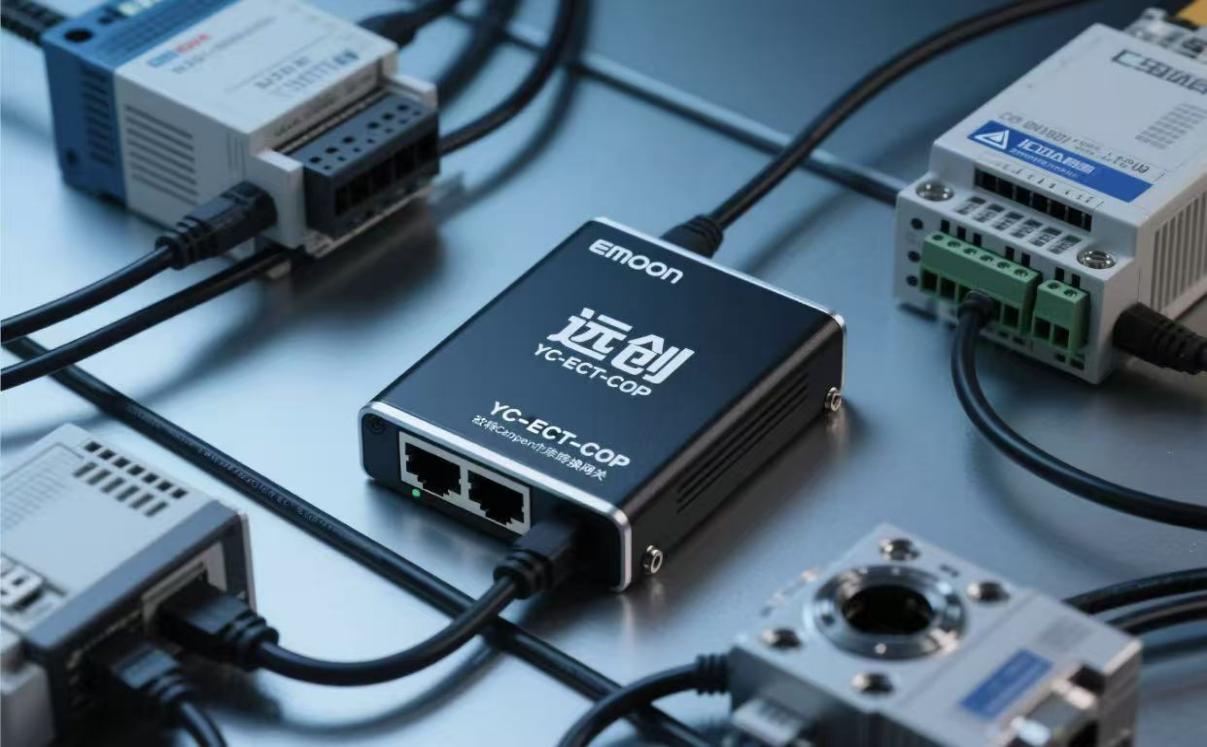

3. 协议转换网关：EtherCAT转CANopen协议转换网关，作为连接EtherCAT网络与CANopen网络的桥梁。在EtherCAT侧，它作为从站与西门子S7-1500PLC通信，快速接收控制指令；在CANopen侧，作为主站与各类CANopen从站设备相连，实现数据的双向实时转换与传输。

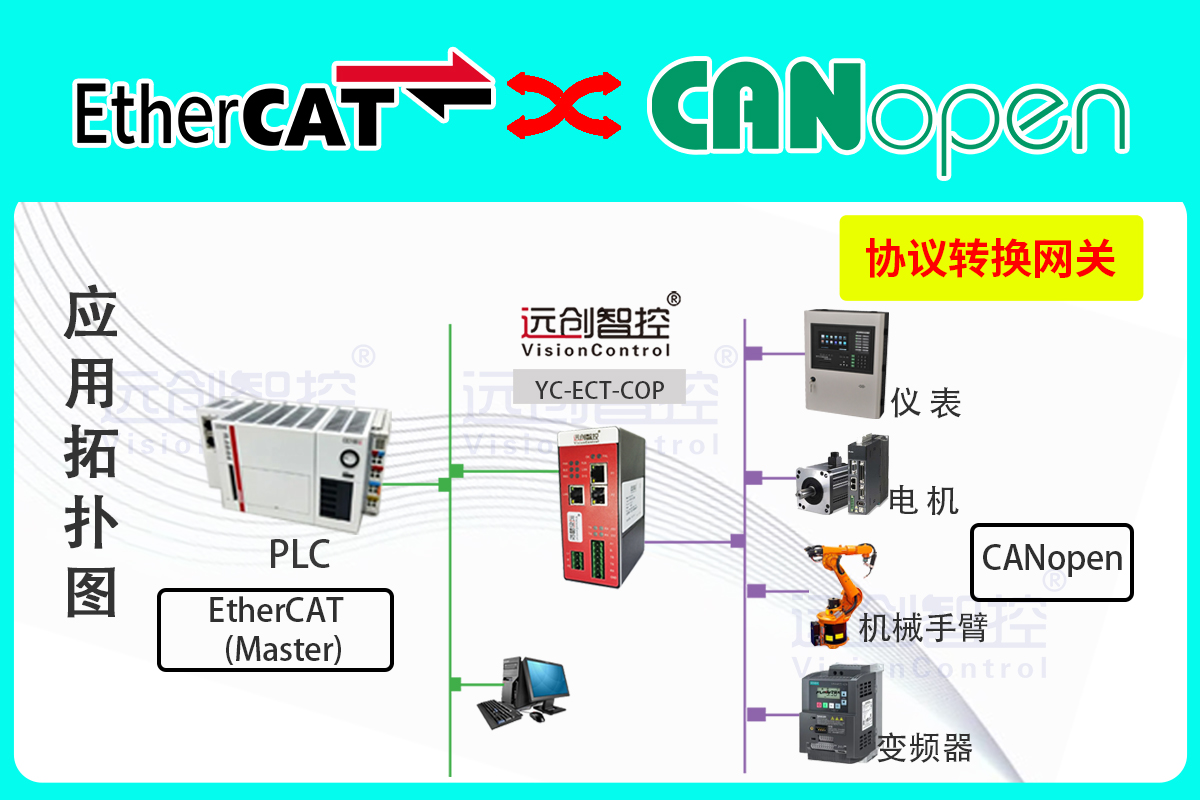

（二）系统连接

1. EtherCAT网络连接：使用EtherCAT专用网线，将西门子S7-1500PLC的EtherCAT接口与EtherCAT转CANopen网关的EtherCAT端口相连。同时，将其他EtherCAT从站设备，如分布式I/O模块、高精度定位模块等依次接入EtherCAT网络，构建起稳定的EtherCAT控制网络架构。

2. CANopen网络连接：通过CAN总线电缆，把EtherCAT转CANopen网关模块的CANopen接口与欧姆龙NJ501-1500PLC的CANopen端口连接。然后，将采用CANopen协议的温度传感器、压力传感器以及伺服电机驱动器等设备，以总线拓扑的方式依次连接到CANopen网络中，确保网络通信的稳定性和可靠性。

（三）参数配置

1. EtherCAT主站配置：在西门子TIAPortal编程软件中，对S7-1500PLC进行配置。扫描EtherCAT网络，识别包括EtherCAT转CANopen网关在内的所有从站设备，为各设备分配唯一的设备名称和网络地址。根据生产工艺要求，设置数据传输周期、通信优先级等参数，保障EtherCAT网络数据传输的高效性和准确性。

2. CANopen主站配置：利用欧姆龙SysmacStudio编程软件，对NJ501-1500PLC进行CANopen主站配置。添加CANopen从站设备，详细设置每个从站的节点地址、通信波特率等参数。依据设备功能和生产需求，建立完善的数据映射关系，确保PLC能准确读取和控制从站设备数据。

3. EtherCAT转CANopen网关配置：通过远创智控提供的专用配置工具，对EtherCAT转CANopen智能网关进行细致设置。在EtherCAT侧，配置从站参数，如设备标识符、从站地址等，保证与西门子S7-1500PLC正常通信；在CANopen侧，设置主站参数，包括波特率、节点地址范围，并精确建立EtherCAT数据与CANopen数据的映射表，使网关能精准完成协议转换和数据传输任务。

三、应用效果

（一）高效数据交互

EtherCAT转CANopen协议转换网关实现了EtherCAT网络与CANopen网络之间数据的毫秒级传输。在储能电池生产过程中，温度、压力传感器采集的数据能快速传输至西门子S7-1500PLC，PLC根据数据及时调整焊接温度、压力等工艺参数，确保电池生产质量，有效提升了生产效率和产品合格率。

（二）设备深度融合与扩展

成功解决了不同协议设备的兼容性问题，将EtherCAT和CANopen设备无缝集成到同一自动化系统中。当企业因产能扩充需要新增设备时，只需在对应网络中添加设备，并对网关和主站PLC进行简单配置修改，即可快速实现新设备接入，大幅降低了系统升级成本和时间成本，提高了生产线的灵活性和扩展性。

（三）系统稳定可靠运行

网关具备完善的故障诊断和自恢复功能，实时监测网络状态。当CANopen网络中的某台伺服电机驱动器出现故障时，网关能迅速检测到异常，并将故障信息及时反馈给主站PLC，PLC立即采取保护措施，避免生产事故发生。同时，通过对设备运行数据的持续监测和分析，可提前预判设备潜在故障，实现预防性维护，有效保障了生产线的稳定运行。

（四）生产管理升级

协议转换网关实现了不同协议设备间的数据共享，企业获取了涵盖生产全流程的丰富数据。通过数据分析平台对这些数据进行深度挖掘和分析，管理层能够实时掌握生产线的运行状态、设备效率、产品质量等关键信息，从而优化生产排程、调整工艺参数，为企业决策提供有力的数据支持，提升企业整体生产管理水平和市场竞争力。

四、总结

远创智控EtherCAT转CANopen协议转换网关在锂电储能行业生产线的应用，成功打通了EtherCAT与CANopen协议设备间的通信壁垒，实现了高效、稳定、智能的自动化生产。该案例充分体现了远创智控EtherCAT转CANopen网关在工业自动化领域的卓越性能和广泛适用性，为其他面临类似通信难题的行业和企业提供了极具价值的参考范例。随着工业自动化的持续发展，远创智控协议转换网关将在更多前沿领域发挥重要作用，助力企业加速实现数字化转型和智能化升级。

《具体内容配置过程及其他相关咨询请与武工留言交流》
