一、 项目背景与挑战

在项目初期规划时，工程师面临一个严峻的技术挑战：汇川PLC（AM600）与欧姆龙PLC（NJ）均原生支持高性能的EtherCAT现场总线协议。理想情况下，它们应能直接组网。然而，由于两者在EtherCAT网络中的角色固化和协议栈的私有化差异，若将其中之一强行配置为从站，会面临配置复杂、稳定性差甚至不兼容的风险。简单地，将两者作为独立的EtherCAT主站又无法实现数据的实时、确定性交互。主控系统（汇川PLC）无法直接获取伺服系统的实时状态（如当前位置、扭矩、报警信息），也无法下达精确的启停和位置指令，这成为了提升整个生产线效率与可靠性的瓶颈。

二、 解决方案：远创智控YC-ECT-ECT协议转换网关

经过深入的技术调研与选型对比，项目团队最终引入了远创智控（Yuanchuang Zhikong） 的YC-ECT-ECT工业智能网关型号EtherCAT转EtherCAT协议转换网关。这款网关被设计用来解决 precisely 此类“同协议，不同主站”的设备互联难题。

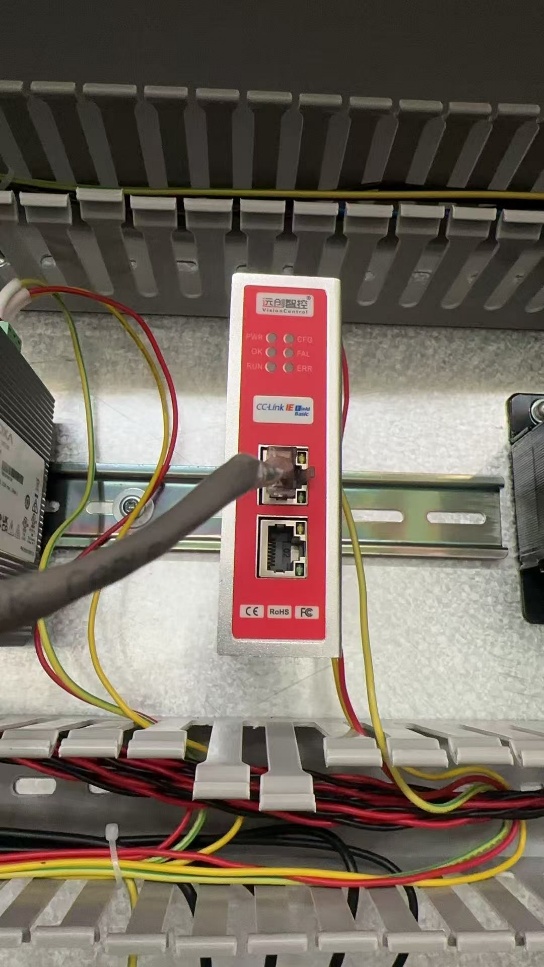

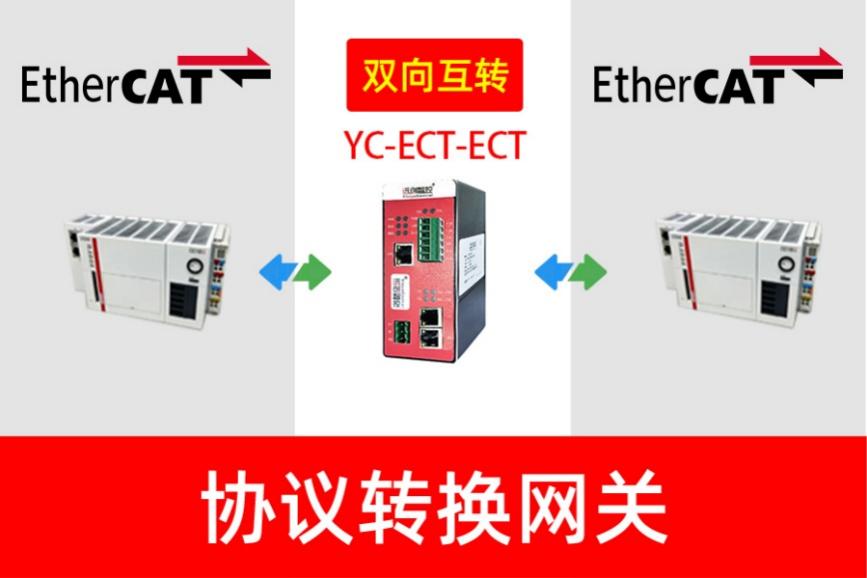

YC-ECT-ECT网关的核心工作原理是“双向从站”模式：

· 网关自身不具备EtherCAT主站功能。

· 它同时创建了两个独立的EtherCAT从站接口。

· 在物理连接上，汇川PLC作为第一个EtherCAT网络的主站，连接至YC-ECT-ECT工业级协议转换网关的Port A接口；欧姆龙PLC作为第二个EtherCAT网络的主站，连接至YC-ECT-ECT的Port B接口。

· 网关在内部建立了高效的数据映射通道，将来自汇川主站的数据区（Process Data）实时、无损地映射到欧姆龙主站可访问的数据区，反之亦然。这样一来，对于两端的PLC而言，YC-ECT-ECT网关就像是各自EtherCAT网络中的一个标准从站设备，无需对现有的PLC程序进行大规模的、底层的修改，极大地简化了集成难度。

三、 实施与配置详细过程

步骤一：网络拓扑设计与物理连接

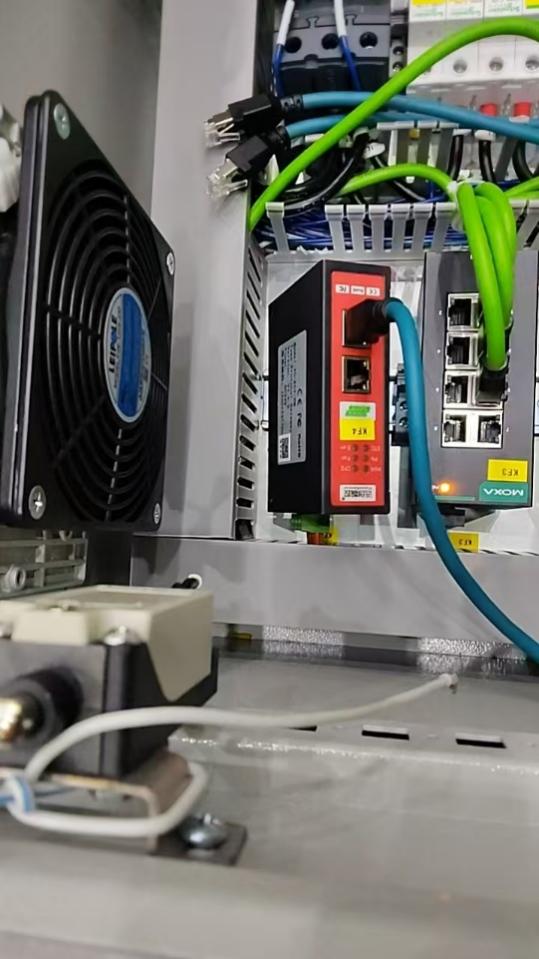

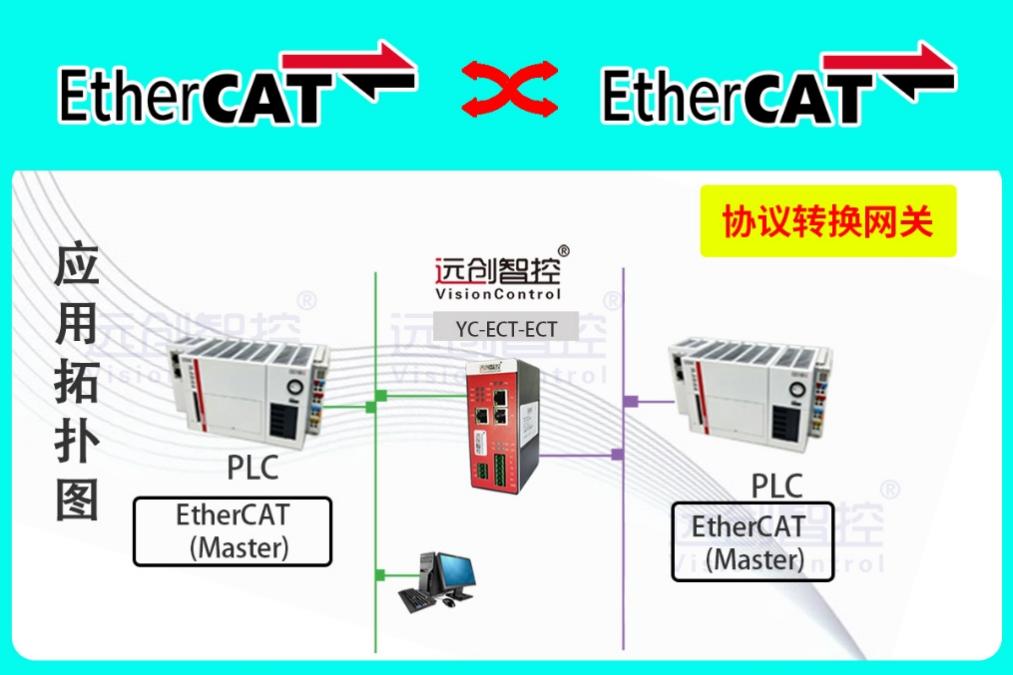

1. 绘制新的网络拓扑图：将原先独立的两个EtherCAT网络通过YC-ECT-ECT协议转换网关网关连接起来。

o 网络A（汇川侧）： 汇川AM600 PLC (主站) -> 远创智控YC-ECT-ECT网关 (Port A， 从站) -> 其他汇川系IO模块/驱动器。

o 网络B（欧姆龙侧）： 欧姆龙NJ501 PLC (主站) -> 远创智控YC-ECT-ECT工业级协议转换网关 (Port B， 从站) -> 欧姆龙G5系列伺服驱动器。

2. 使用标准的以太网线缆，按照拓扑图进行物理连接，并确保所有设备供电正常。

步骤二：汇川PLC（主站A）侧配置

1. 打开汇川AutoShop编程软件，对AM600系列PLC进行硬件组态。

2. 在EtherCAT主站设备树下，通过“扫描”或“手动添加”功能，添加一个通用的EtherCAT从站设备。由于YC-ECT-ECT网关完全遵循IEC 61158-4标准，它能被正确识别为一个Coupler设备或通用从站。

3. 根据技术手册，为这个从站（即网关）配置过程数据对象。例如：

o RxPDO（来自网关的数据）： 分配16字节的输入数据，用于映射来自欧姆龙PLC的伺服状态信息（如：4个伺服的状态字、实际位置值高/低字）。

o TxPDO（发送至网关的数据）： 分配16字节的输出数据，用于映射发送给欧姆龙PLC的控制指令（如：4个伺服的控制字、目标位置值高/低字）。

4. 编译并下载配置至汇川PLC。

步骤三：欧姆龙PLC（主站B）侧配置

1. 打开欧姆龙Sysmac Studio编程软件，对NJ501系列PLC进行硬件组态。

2. 在EtherCAT主站网络中，同样通过“在线扫描”或“编辑从站设备”添加YC-ECT-ECT协议转换网关。

3. 在网关的设备配置界面，精确地镜像在汇川侧配置的数据结构。即，为欧姆龙侧的网关从站配置大小相同但方向相反的PDO：

o RxPDO（来自网关的数据）： 这16字节对应汇川侧发送来的控制指令（伺服的控制字、目标位置）。

o TxPDO（发送至网关的数据）： 这16字节对应要发送给汇川侧的伺服状态信息（伺服的状态字、实际位置）。

4. 编译并下载配置至欧姆龙PLC。

步骤四：远创智控网关的配置（关键步骤）

1. 使用远创智控提供的专用配置软件，通过USB或以太网口连接到YC-ECT-ECT网关。

2. 在软件中，创建数据映射表。这个步骤是通讯成功的关键，它定义了Port A和Port B两侧数据区的——对应关系。

o 例如：将汇川侧TxPDO的第1-4字节，映射到欧姆龙侧RxPDO的第1-4字节（控制字1）；将欧姆龙侧TxPDO的第5-8字节，映射到汇川侧RxPDO的第5-8字节（实际位置1）。以此类推，完成所有16字节数据的双向映射。

3. 设置网关的站地址、看门狗时间等参数，确保与两端网络的配置一致。

4. 将配置下载到网关，并重启使其生效。

四、 总结

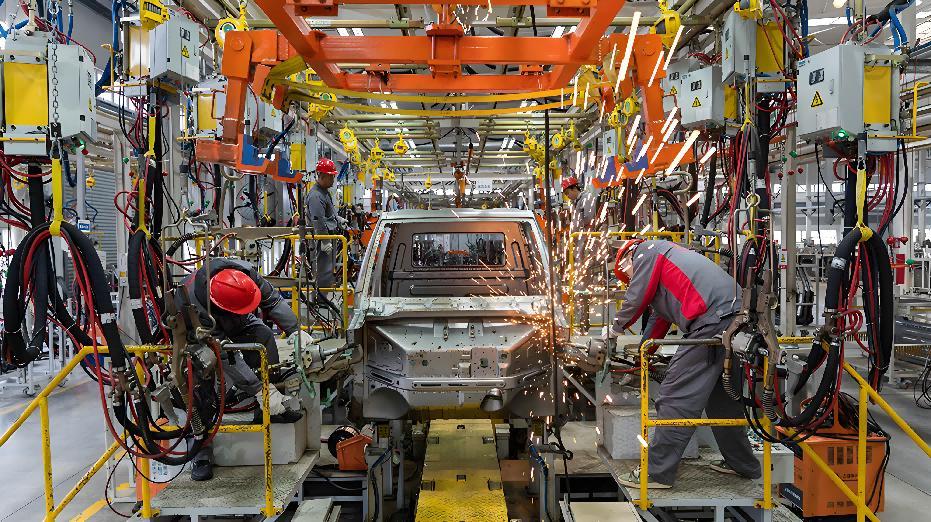

在本案例中，远创智控YC-ECT-ECT 协议转换网关凭借其独特的“双向从站”架构，巧妙地解决了汽车制造车间内不同品牌EtherCAT主站设备（汇川AM600 PLC与欧姆龙NJ501 PLC）之间的高性能通讯壁垒。它不仅证明了在统一协议标准下，专用转换设备在解决实际工业互联问题中的不可或缺性，也展现了远创智控在产品设计与解决复杂工业场景能力上的深厚功底。该方案的成功实施，为追求极致效率与可靠性的现代智能工厂建设，提供了宝贵的技术实践路径。
