一、案例背景与项目痛点

案例背景：

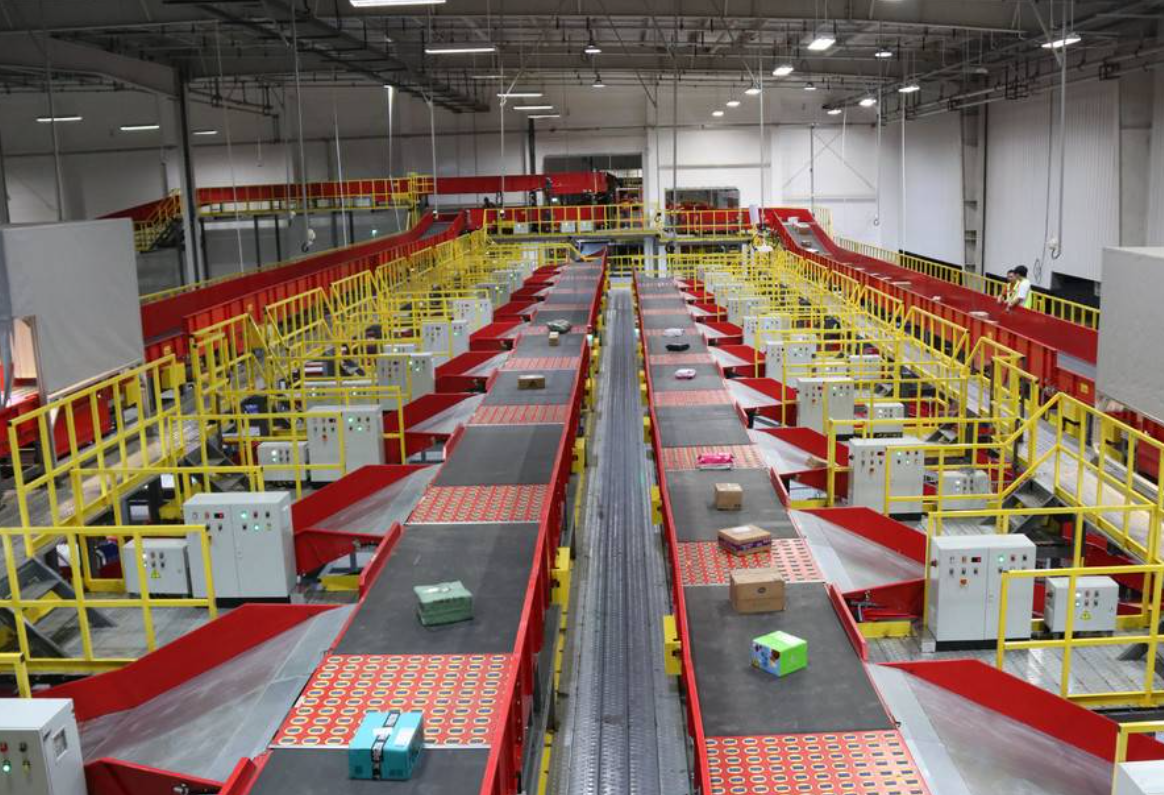

某大型区域性快递分拨中心为应对日均超百万件的分拣压力，规划建设一条全新的高速交叉带分拣线。该系统主控制器采用高性能的西门子S7-1500PLC，负责整个系统的逻辑调度、路径规划与数据管理。而其核心执行单元——数十个驱动分拣小车的伺服电机，则优选了支持EtherCAT总线通讯的高性能伺服驱动器，以满足毫秒级的同步控制要求。

项目痛点：

1.协议壁垒难以逾越：西门子S7-1500PLC原生支持PROFINET，而选定的伺服驱动器集群则需通过EtherCAT总线进行组网和控制。这两种主流工业以太网协议无法直接通信，构成了一道技术鸿沟。

2.实时性与同步性挑战：分拣系统对实时性要求极高，包裹在高速运行的皮带上，必须在极短的时间窗内被准确推入对应格口。任何通信延迟或不同步都可能导致误分拣、抛件甚至设备碰撞。

3.系统集成复杂度高：若强制要求所有伺服驱动器更换为支持PROFINET的型号，将导致成本急剧上升，且丧失了EtherCAT在运动控制领域的高同步性能优势。

4.数据采集与诊断困难：传统的脉冲控制方式或非统一网络，使得实时获取每个伺服单元的详细状态（如扭矩、报警、负载）变得异常困难，系统缺乏预见性维护能力。

5.布线成本与维护压力：使用传统的I/O点控制方式需要铺设大量电缆，不仅成本高，而且故障点多，排查困难，系统可靠性和可维护性差。

二、解决方案：远创智控YC-ECTM-PN协议转换网关

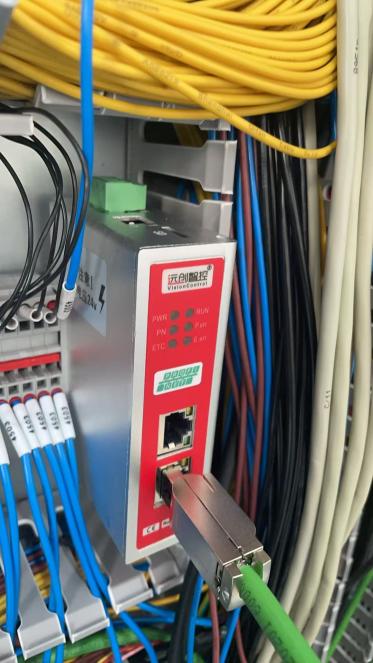

为解决上述痛点，我们引入了远创智控YC-ECTM-PN协议转换网关。这款产品不仅是一个简单的协议转换器，更是一个集成了先进功能的协议转换网关和数据采集器。

网关功能简介：

双向协议透明转换：作为PROFINET与EtherCAT之间的“双向翻译官”。在PROFINET侧，它作为IO设备被S7-1500PLC循环访问；在EtherCAT侧，它作为主站，管理下游的所有伺服从站。

高性能实时通信：采用专用芯片处理协议转换，极大降低了通信延迟，保障了分拣动作的实时性和数十个伺服轴的同步性能。

强大的数据映射能力：允许工程师在配置软件中，灵活地将S7-1500的过程数据（如控制字、目标位置）映射到EtherCAT从站的PDO（过程数据对象），并将伺服的状态字、实际位置等映射回PLC。

三、清晰的解决方案与实施过程

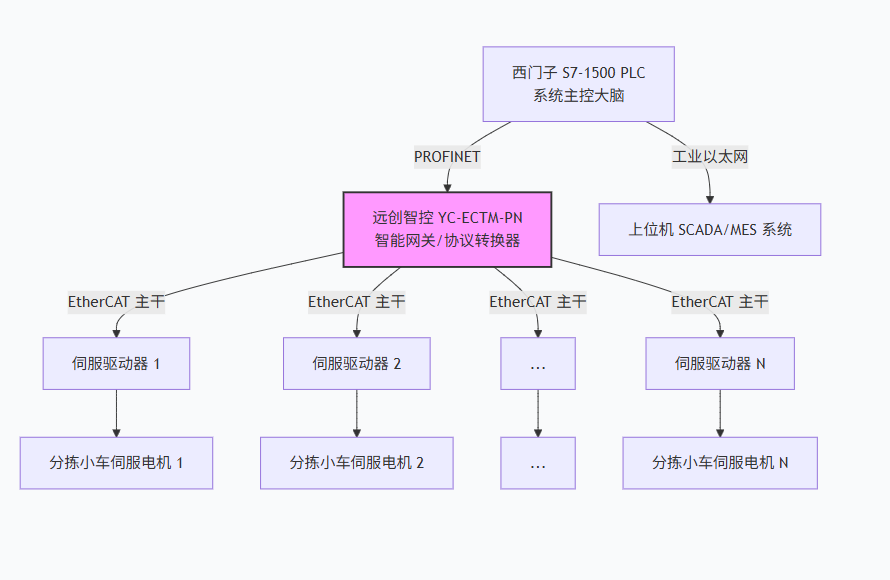

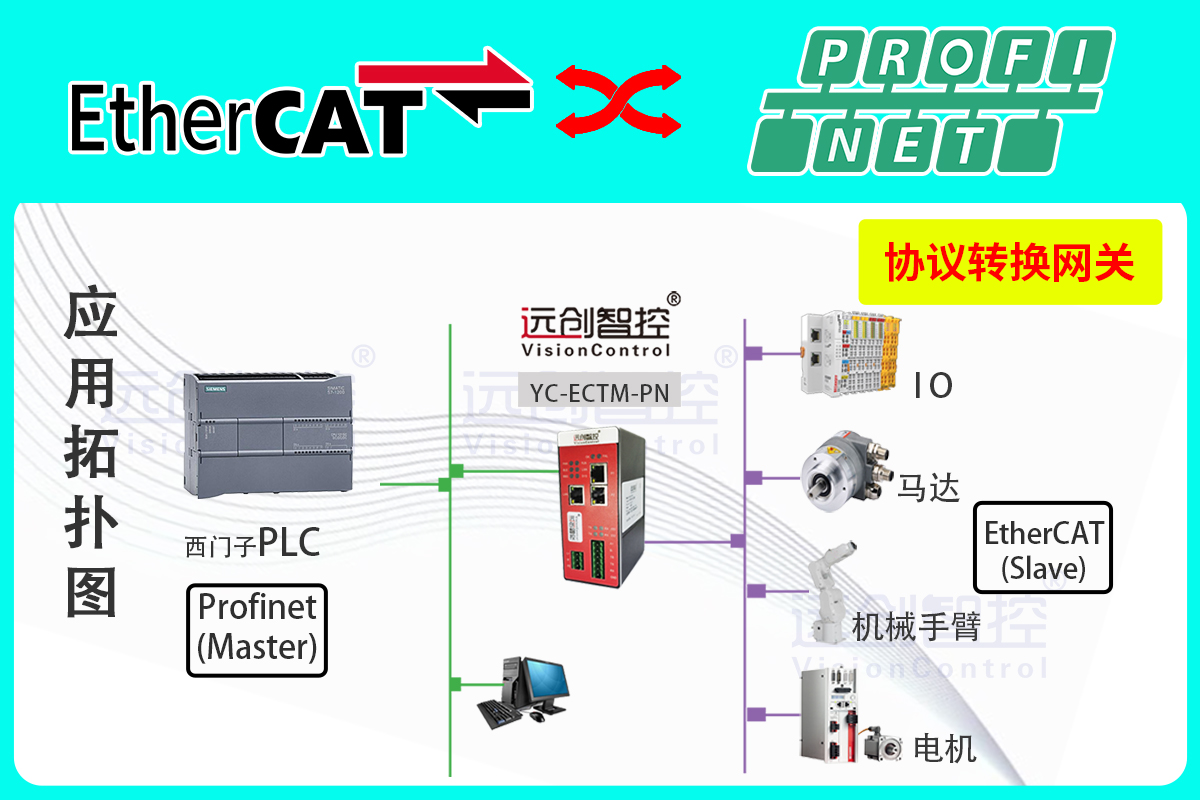

1.系统拓扑重构

2.实施过程

步骤一：硬件组态。在西门子TIAPortal中，通过GSDML文件将YC-ECTM-PN网关作为标准PROFINET设备添加到S7-1500的硬件目录中，并分配好输入输出数据区。

步骤二：EtherCAT网络配置。使用网关配套的配置软件，扫描并组态整个EtherCAT网络上的伺服从站，设置每个伺服轴的参数（操作模式、电子齿轮比等）。

步骤三：数据映射。在网关配置软件中，建立TIAPortal中分配的I/O地址与EtherCAT从站PDO参数之间的映射关系。例如，将PLC的输出区映射为伺服的控制字和目标位置，将输入区映射为伺服的状态字和实际位置。

步骤四：程序开发与调试。在PLC中编写基于位置/速度的模式控制程序，通过读写映射区的数据，即可轻松控制所有伺服轴。利用网关的诊断功能，快速排查和优化网络。

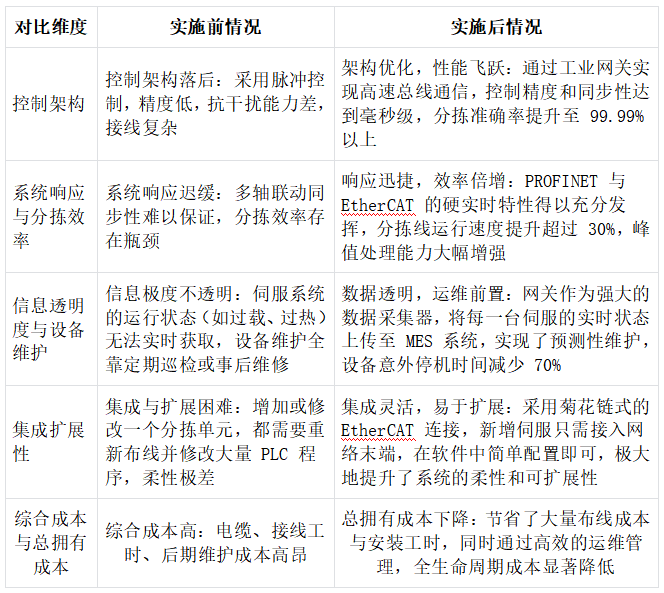

四、 应用效果与项目实施前后对比

五、行业推广与前景展望

远创智控YC-ECTM-PN网关所代表的物联网网关解决方案，其价值在需要高精度运动控制和实时数据交互的行业中愈发凸显。我们重点推荐以下主流、快速发展的行业：

1.锂电与光伏智能制造：在极片轧制、卷绕、叠片等工艺中，对多轴的同步张力控制要求极高。此类网关是构建统一控制网络，提升产品一致性与良率的利器。

2.工业机器人与协作机器人：机器人关节伺服驱动通常采用EtherCAT，而与主控系统（可能是任何品牌的PLC或工控机）的集成，正需要此类智能网关作为通用接口。

3.半导体封装与测试：晶圆传送、引线键合、贴片等设备对运动的精准度和洁净环境要求苛刻，EtherCAT是首选，而网关则解决了与工厂上层信息化系统（如PROFINET网络）的融合问题。

4.高端包装与印刷机械：在需要电子凸轮、飞剪等复杂同步功能的场景中，此类协议转换网关能确保在异构网络中依然实现纳秒级的同步精度。

六、总结

在“中国智造”与“工业4.0”的浪潮下，智能物流是贯穿其始终的血脉。本项目成功验证，远创智控YC-ECTM-PN这类高性能工业网关，已从单纯的协议转换器，演进为集物联网网关、协议转换网关、智能网关和数据采集器于一体的关键边缘侧设备。它以其卓越的实时性能和灵活的配置能力，巧妙地化解了高端PLC与专用伺服驱动系统之间的协议矛盾，不仅解决了快递分拣行业的特定难题，更为所有面临异构网络集成挑战的行业提供了标准化、高性能的解决方案。

它不仅是通信的“桥梁”，更是数据的“枢纽”和智能的“前哨”，通过打通信息流来控制能量流、优化物料流，最终驱动整个生产与物流系统向着更高效、更智能、更柔性的方向演进。随着数字化程度的不断深入，这类智能网关必将在构建未来智慧工厂的进程中扮演愈加重要的角色。
