远创智控产品已广泛应用在工控、电力、环保、水文、能源等行业领域，为客户提供稳定、可靠、易用的工业产品。远创拥有核心技术，拥有多项专利和软件，即可以为客户提供标准的YC-PNIO-CCLKIE网关产品，可以根据需求定制化开发，满足特殊场合的功能需求。

1, 远创智控YC-PNIO-CCLKIE网关产品可以通过各种数据接口和工业领域的仪表、PLC、计量设备等产品连接， 实时采集这些设备中的运行数据、状态数据等信息，并把采集的数据进行整合、运算等操作后传输到其他设备或者云平台。

YC-PNIO-CCLKIE网关说明

网关可采集（Profinet IO EthernetIP EtherCAT）设备数据

采集的数据可转换成（CCLink从站协议）转发

网关接口有232、485、网口、4G可选

可根据实际采集数据的个数选择相应的网关，节省成本

系统架构

2, 远创智控YC-PNIO-CCLKIE网关可内嵌多种设备驱动（可选，以所拍商品包含协议为准，并非包含全部协议）采集对应的终端设备数据，并可把采集的数据发送给其他设备或者云平台。系统的连接架构如下：

3, 远创智控YC-PNIO-CCLKIE网关可支持的驱动和协议

网关可支持如下的设备驱动和转发协议（可选）。用户可以根据具体的需求进行选择。

4, 产品特点

远创智控YC-PNIO-CCLKIE网关为工业级产品，运行稳定可靠，满足工业场合的应用需求

-产品已在各种大中型工控系统中稳定运行，且可长时间无故障运行

5, -网关不但可以把采集的数据发送到平台或者系统，还可以实现设备间的数据互传

-提供有采集PLC、传感器、仪表、终端设备的使用案例，

-可以实时采集传感器、PLC、电力仪表、数采仪、控制器、机床等设备数据。

-支持同时采集多种接口设备数据，如网口，RS485，RS232等。

6, -支持同时采集多种通信协议的数据。如Modbus，Profinet，Ethernet/IP等。

-支持数据转发到多个上位机软件或者平台。如可把数据同时发送到触摸屏，SCADA，云平台等。

7, 文档说明

远创智控YC-PNIO-CCLKIE网关设置采集Profinet IO设备数据

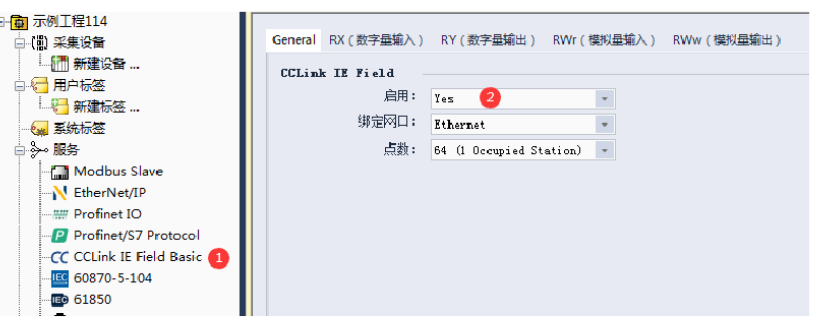

把采集的数据转成CClink IE 协议转发给其他系统。

 产品外形硬件规格

产品尺寸

8, 硬件默认参数网关接口默认参数如下：

9, 注：其他 SD 卡接口、USB 接口、TypeUSB 接口禁止使用。否则会造成设备损坏。

10, 指示灯说明硬件接口信号定义设备标签上的信号定义如下：

11, 注：网关上的其他接口不对外开放，请不要接任何设备，以免损坏网关和外接设备。

YC-PNIO-CCLKIE网关 IP 地址

如果是两个网口的设备，电脑需要连接到YC-PNIO-CCLKIE网关上的网口 使用网口对YC-PNIO-CCLKIE网关 IP 进行修改。两个网口的 IP 地址不能设置在同一个网段。

在 软件上点击菜单“工具”-“配置网络”，在弹出的对话框中输入新的YC-PNIO-CCLKIE网关 IP 地址，然后点击“设置”。

修改YC-PNIO-CCLKIE网关 IP 需要 软件已经和YC-PNIO-CCLKIE网关可以能正常通信的情况下进行。

12, 修改YC-PNIO-CCLKIE网关串口参数

点击工程名称（1），在窗口的右面修改对应的串口参数。修改完成后点击（3）保存。
