一、 项目痛点与挑战：异构系统下的通讯困局

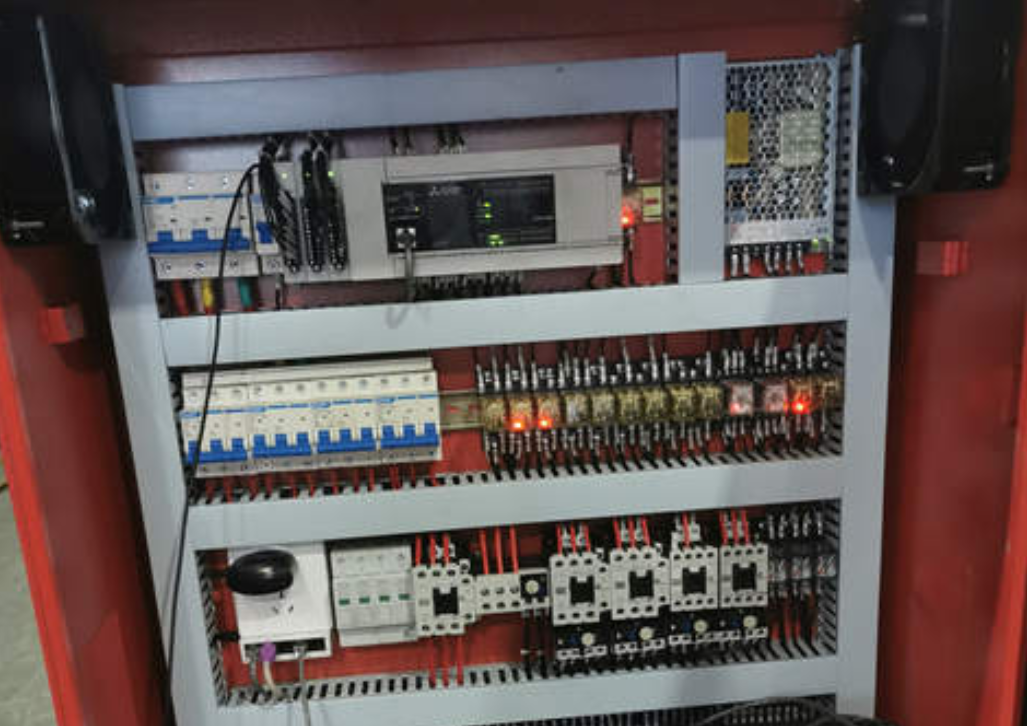

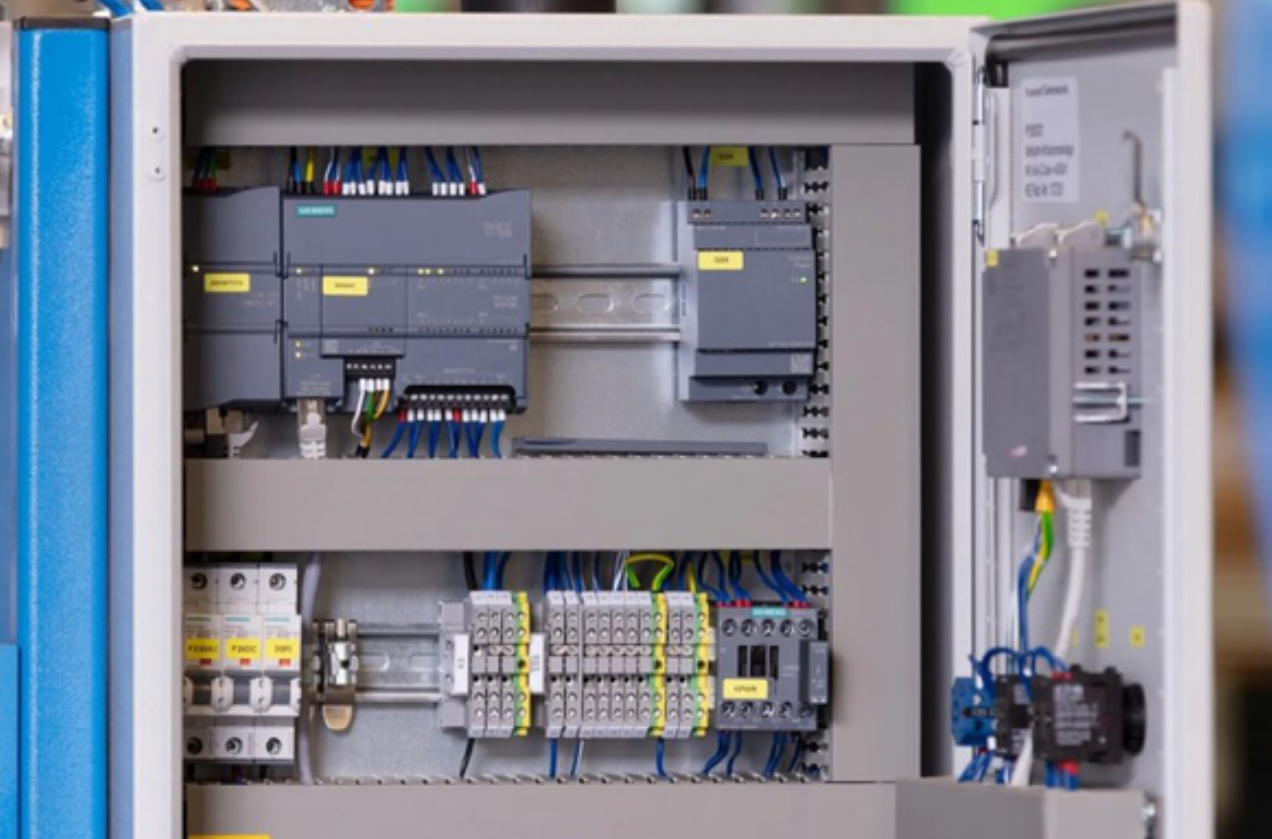

本项目所在的锅炉厂房，其核心控制系统由西门子S7-1200PLC担当，负责监控锅炉本体安全、燃料供给、风烟系统等关键流程。与此同时，新增的辅机系统（如上料、除渣等）则采用了三菱FX5U PLC进行控制。前者使用工业以太网事实标准——Profinet协议，后者则搭载了三菱主推的CC-Link IE Field Basic协议。

面临的严峻挑战如下：

协议不兼容：Profinet与CC-Link IE是两种不同的工业以太网协议，底层报文和通讯机制迥异，无法直接通信。

数据无法集成：主控室的西门子HMI/SCADA系统无法直接获取三菱FX5U PLC内的设备运行状态（如电机启停、故障报警、温度压力等），形成了“数据盲区”。

系统联动困难：锅炉主控系统与辅机系统无法进行实时、可靠的联动控制，例如无法根据锅炉负荷自动启停上料装置，降低了整体能效和自动化水平。

维护成本高昂：需要维护两套独立的软件和网络，故障排查时需不同品牌的工程师协作，效率低下。

二、 解决方案：远创智控YC-PN-CCLKIE协议转换网关

为解决上述痛点，我们引入了远创智控YC-PN-CCLKIE协议转换网关。这款设备本质上是一个高度专业化的物联网网关和数据采集器，其核心使命就是充当“工业翻译官”，在不同的工业网络协议之间建立桥梁。

网关功能简介：

协议转换：核心功能，实现Profinet与CC-Link IE两种协议之间的双向、透明转换。

数据映射：通过简单的配置软件，将三菱FX5U的软元件（如D、M寄存器）映射到西门子S7-1200的IO输入输出区，使得S7-1200可以像访问本地模块一样访问FX5U的数据。

边缘计算能力：作为一款边缘计算网关，它具备一定的逻辑处理能力，可在本地完成数据过滤、报警判断、格式转换等，减轻上位系统和核心PLC的负担。

高可靠性：工业级设计，宽温宽压，适应锅炉厂房恶劣的电磁和环境干扰，保障通讯的持续稳定。

三、 系统拓扑结构与实施过程

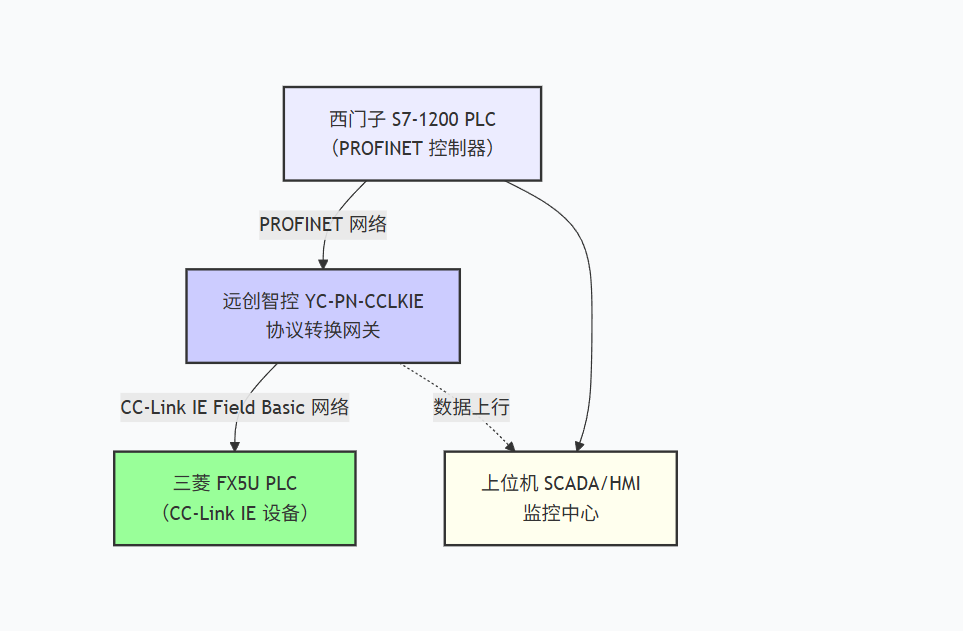

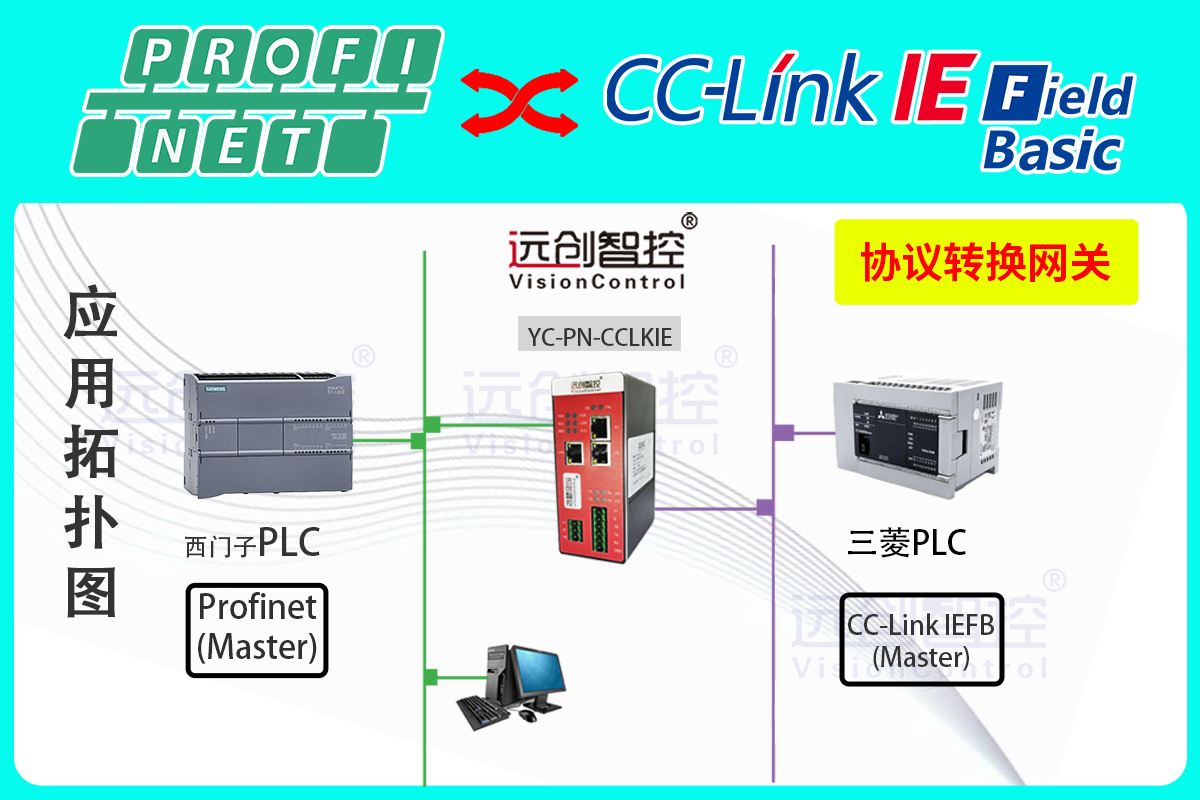

1. 系统结构拓扑图

2. 实施过程

步骤一：硬件连接。将西门子S7-1200的PN口、YC-PN-CCLKIE网关的PN口、三菱FX5U的CC-Link IE口通过工业网线正确连接，并为其分别供电。

步骤二：网关配置。使用远创智控提供的配置软件，设置网关的Profinet侧参数（如设备名称、IP地址、IO数据长度），并建立与三菱FX5U侧的数据映射表（例如，将FX5U的D100-D109映射到网关的10个字输入，将网关的10个字输出映射到FX5U的D200-D209）。

步骤三：西门子组态。在西门子TIA Portal软件中，安装网关的GSDML文件，并将其作为Profinet设备添加到S7-1200的硬件组态中，分配好之前在网关中设定的IO地址。

步骤四：三菱组态。在三菱Mitsubishi Engineering Software中，设置FX5U的CC-Link IE从站参数，站号、通信模式等需与网关侧的设置一致。

步骤五：编程与调试。在S7-1200中，编程读写已映射的IO区，即可实现对FX5U数据的操控。同样，在FX5U中，对映射的寄存器进行读写，数据也会传递到S7-1200。最后进行联合调试，验证通讯的实时性与稳定性。

四、 应用效果与实施前后对比

实施前：

信息割裂：主控室无法监控辅机系统，依赖人工现场巡查和电话汇报。

手动操作：系统联动需人工按钮操作，响应慢，易出错。

故障定位难：辅机故障无法及时上传，导致非计划停机时间长。

系统僵化：难以进行基于全局数据的优化控制。

实施后：

数据融合：锅炉主控系统实时、完整地获取了整个车间的运行数据，实现了集中监控与统一调度。

智能联动：实现了全自动联锁控制，如上料系统根据锅炉燃烧状态自动调速，显著提升能效。

预警与诊断：任何一台辅机的异常都能立即在主控室触发声光报警，并精确定位，大幅缩短了平均修复时间（MTTR）。

管理升级：为后续构建MES系统、实现能源管理等高级应用提供了坚实的数据基础，真正发挥了智能网关在数据价值挖掘中的枢纽作用。

五、 行业展望与总结

本项目的成功实践，为众多面临类似异构通讯难题的行业提供了极具价值的范本。在当前快速发展的工业互联网和中国制造2025战略背景下，这种基于专业工业网关的解决方案，在以下主流且前景广阔的行业中需求尤为迫切：

新能源行业（锂电、光伏）：产线由多品牌机器人、PLC和专机设备构成，对数据采集和系统协同要求极高，是物联网网关和数据采集器应用的沃土。

智能物流与仓储：堆垛机、AGV、分拣系统等可能采用不同协议，需要通过网关实现统一调度，行业增速快，自动化程度高。

食品饮料与医药：对生产过程的追溯性要求严格，需要打通从灌装、包装到MES系统的数据链。

环保与水处理：分布广泛的泵站、阀门、仪表需要通过边缘计算网关进行本地控制和数据预处理，再上传至云平台。

总结
远创智控YC-PN-CCLKIE协议转换网关在本项目中的应用，生动地诠释了工业网关作为“神经系统连接器”的核心价值。它不仅仅是一个简单的数据采集器，更是一个具备边缘计算能力的智能网关，以其稳定、高效的性能，成功化解了锅炉厂房中Profinet与CC-Link IE的通讯僵局。

展望未来，随着智能制造和数字化转型的深入，打破信息孤岛、实现数据驱动将成为企业的核心竞争力。选择成熟可靠的物联网网关解决方案，是企业在激烈的市场竞争中构建柔性生产体系、迈向智能制造的必然选择和快捷路径。它投资小、见效快，能够盘活现有设备资产，释放数据的潜在能量，为企业创造实实在在的经济效益与管理提升。

《具体内容配置过程及其他相关咨询请与武工留言交流》
