一、项目背景

化工行业生产具备连续化、高精度、高稳定性的核心特点，反应釜、输送泵、循环风机、搅拌设备等关键装置均依靠变频器实现调速节能与工艺参数精准调控，直接决定化工反应精度、生产安全与能耗控制。某精细化工生产车间整套自控系统采用西门子S7-1200 PLC作为核心控制单元，依托Profinet工业以太网实现全厂设备联动、工艺闭环控制与安全联锁管理。现场配套的各类工业变频器均搭载RS485接口，仅支持Modbus RTU通讯协议，用于设备启停、频率调节及运行数据上传。

由于Profinet与Modbus RTU协议体系互不兼容，西门子PLC无法直接对接变频器设备，导致车间变频设备只能本地手动调节，无法实现远程自动化调控与实时状态监测。化工生产对参数稳定性要求极高，传统人工调节方式精度差、响应滞后，易造成物料反应不充分、产品合格率下降等问题。若采用PLC扩展串口模块搭配编程适配的传统方案，不仅开发周期长、程序维护繁琐，多台变频器轮询通讯还会占用大量PLC资源，在化工车间强腐蚀、强电磁干扰环境下极易出现数据丢包、指令卡顿、通讯中断等故障，存在重大安全生产隐患。为解决行业通讯痛点，保障化工生产线连续稳定运行，项目选用远创智控YC-MDPN-001协议转换网关，搭建安全、高效、稳定的双向通讯链路。

二、系统方案架构

结合化工车间复杂工况与连续生产需求，本项目采用远创智控YC-MDPN-001 Modbus RTU转Profinet网关作为核心通讯中转设备，无需改动原有PLC控制系统与变频器硬件，即可实现西门子PLC与多台化工专用变频器的双向数据互通，系统架构简洁可靠、抗干扰能力强、拓展性优异，完全适配化工工业生产场景。

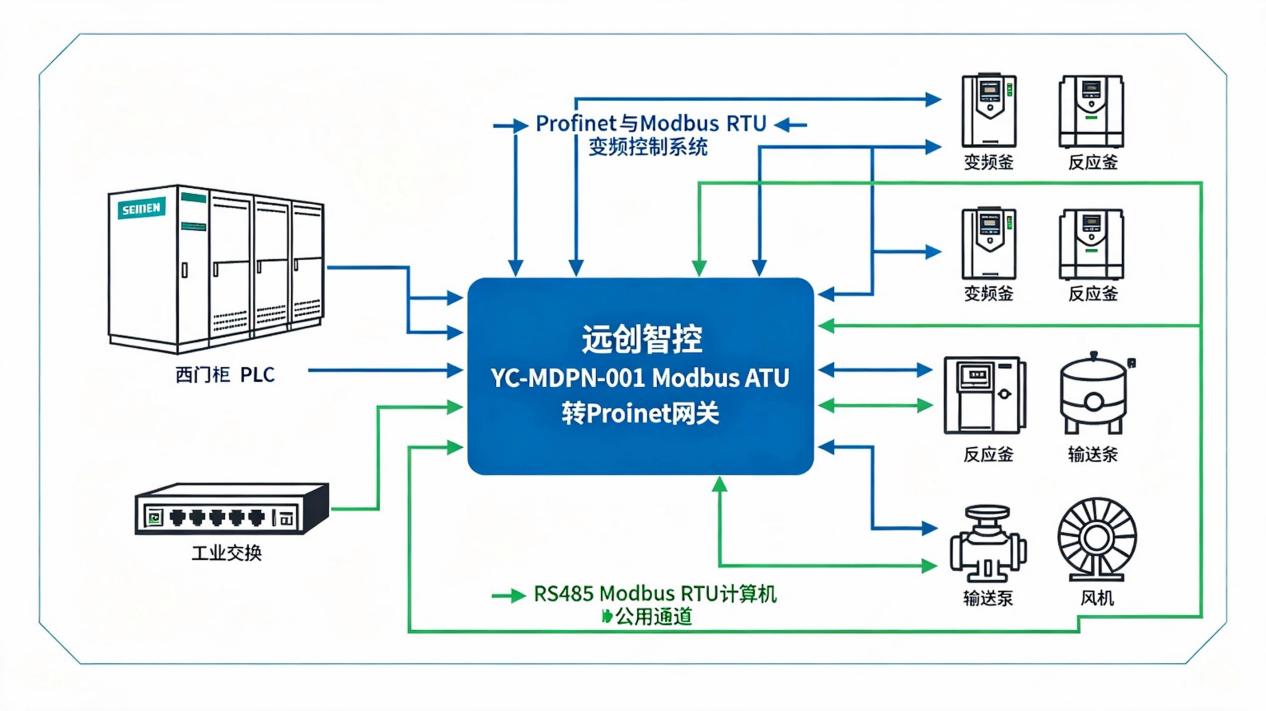

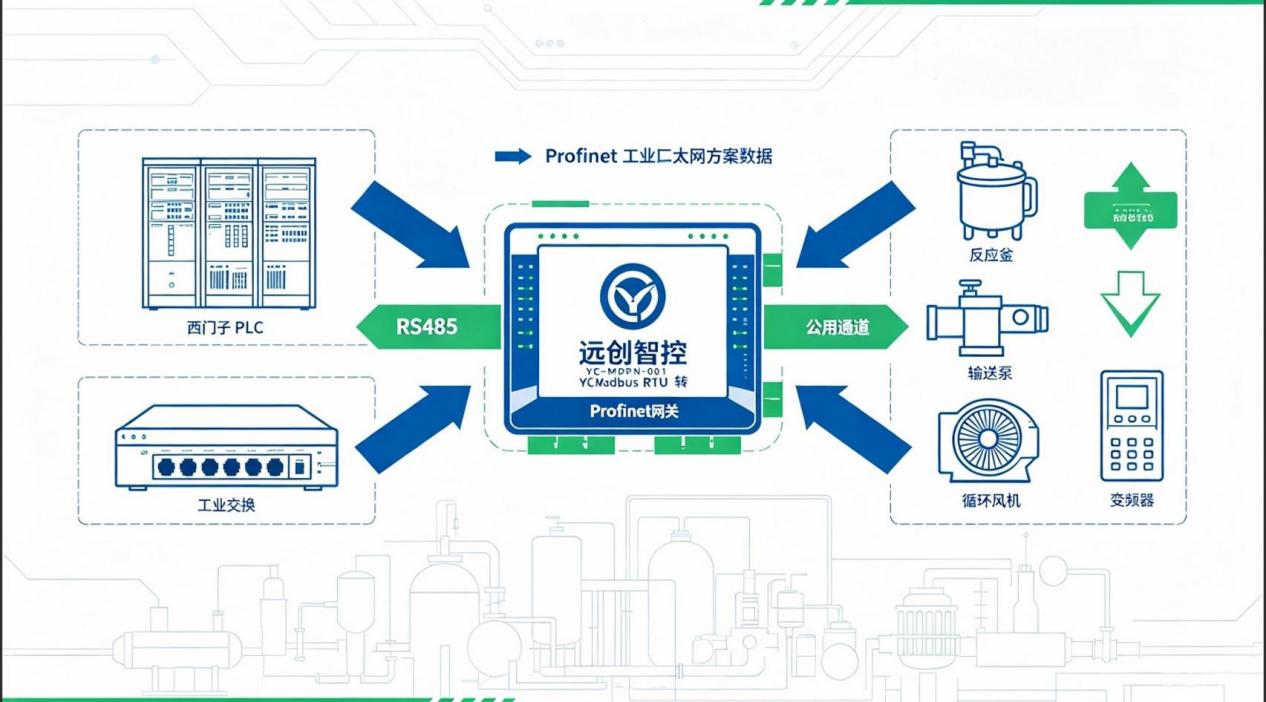

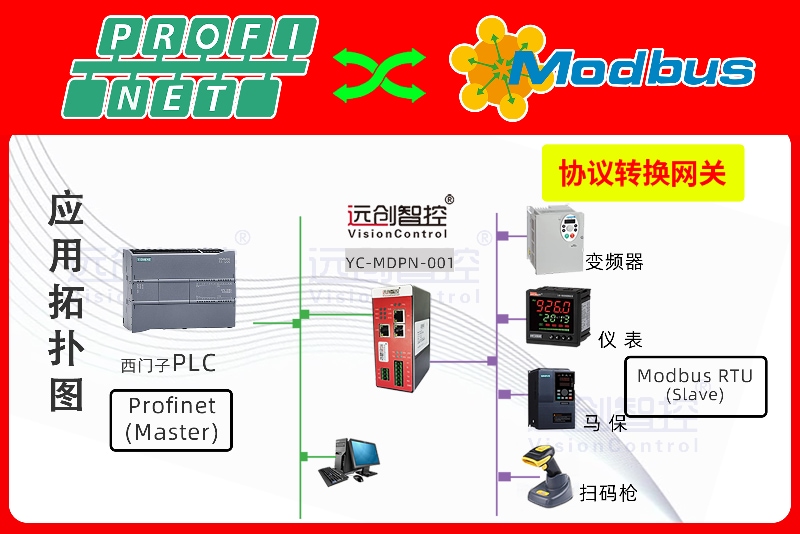

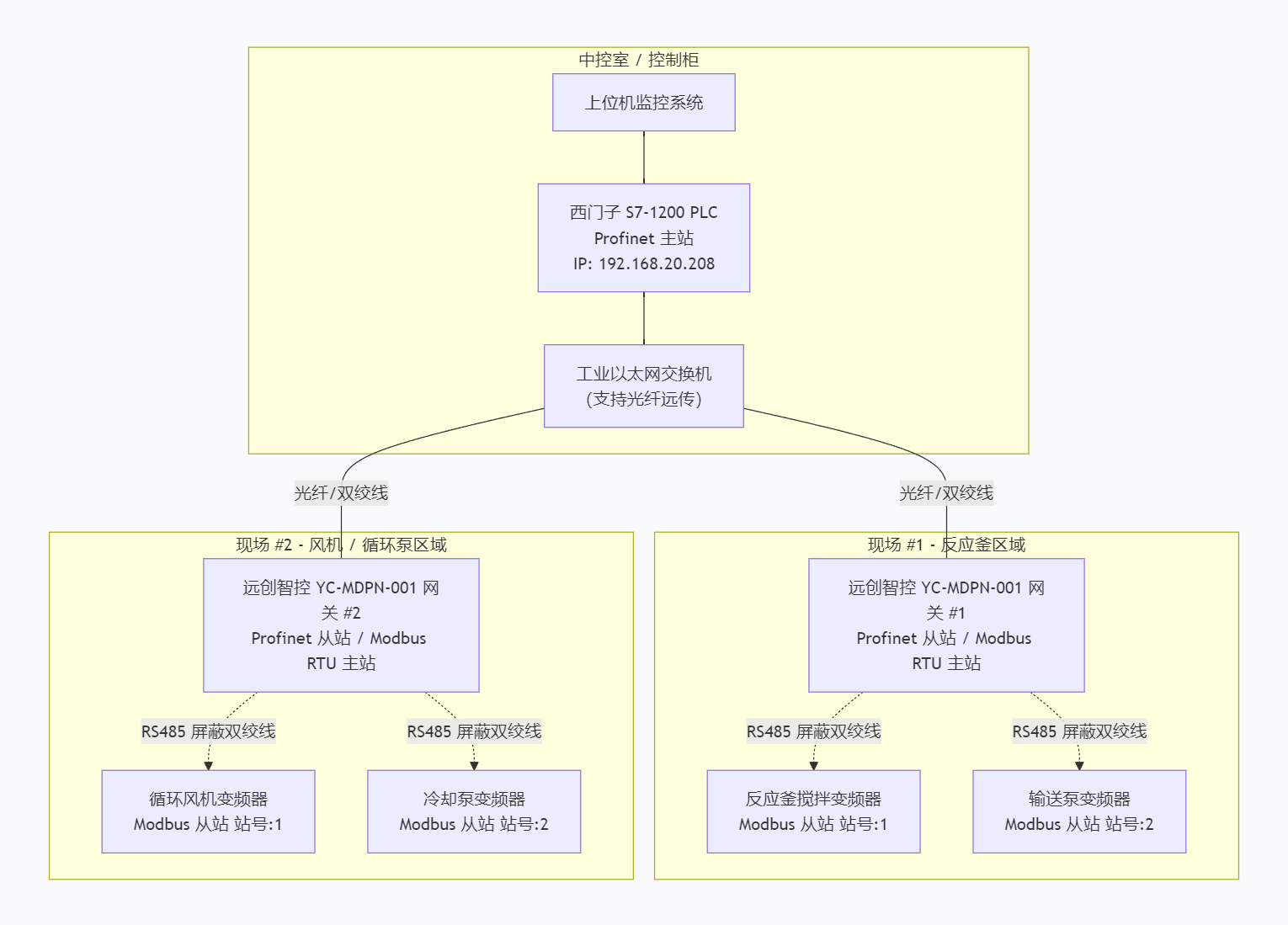

系统采用双层总线组网架构，网关Profinet侧作为IO从站，无缝接入西门子PLC的Profinet工业以太网，完美融入原有化工自控与联锁系统；RS485串口侧作为Modbus RTU主站，以手拉手总线布线方式挂载车间所有反应釜、输送泵、风机配套变频器。整套系统实现双向精准通讯，PLC可远程下发启停、调频指令，根据化工工艺温度、压力、流量参数自动适配变频器运行频率；同时网关实时采集变频器运行电流、电压、工作频率、设备温度及故障代码等核心数据，同步上传至PLC与上位机监控系统，实现全设备状态可视化监测。

该网关为工业级硬件设计，具备防尘、抗电磁干扰、宽温运行特性，可完美适配化工车间粉尘、潮湿、电磁复杂的恶劣工况。单台设备可批量挂载多台变频器，有效简化现场布线，降低改造成本，同时硬件化协议转换模式无需依赖PLC程序运算，大幅提升系统整体稳定性。

三、项目实施与落地

针对化工生产线不能停机改造的核心需求，本方案具备部署快速、调试简便、无需停机整改的优势，彻底摒弃传统方案复杂的编程与调试工作，全程依托网关硬件自动完成协议转换与数据映射。

现场实施仅需完成基础组网适配，统一车间变频器通讯参数，通过网关组态工具完成数据链路匹配，即可实现设备自动轮询、指令转发、数据采集，无需修改PLC核心联锁与控制程序，极大缩短施工调试周期，规避改造过程中的生产风险。同时网关支持在线扩容与动态适配，后期车间新增工艺设备、改造变频系统时，无需全线停机，仅需简单配置即可完成设备接入，适配化工生产线迭代升级需求，运维便捷性大幅提升。

四、应用效果与方案优势

系统投入运行后，车间所有变频设备实现全自动化远程控制与实时监测，通讯链路稳定无卡顿、无丢包，指令响应快速精准，完全满足化工连续生产的工艺要求。操作人员可通过上位机实时监控各变频器运行状态，系统根据反应釜工艺参数自动调节设备转速，精准把控化工反应流程，有效提升产品合格率。当变频器出现过载、过热、故障停机等异常情况时，故障数据实时上传，系统快速触发报警与安全联锁，及时规避设备故障与生产事故，筑牢化工生产安全防线。

相较于传统通讯方案，该网关方案优势突出，硬件化协议转换彻底解放PLC运算资源，保障核心工艺控制与联锁程序稳定运行；工业级抗干扰设计适配化工恶劣工况，长期运行零通讯故障；无需复杂编程、运维简单、扩容灵活，大幅降低后期设备维护成本与生产停机风险。

五、方案总结

远创智控YC-MDPN-001网关精准解决了化工行业西门子Profinet PLC与Modbus RTU变频器的异构协议通讯难题，适配化工生产高精度、高安全、连续化的核心需求。设备部署便捷、运行稳定、兼容性强，可广泛应用于精细化工、煤化工、化工水处理等各类场景，有效提升化工生产线自动化控制水平与设备运维效率，为化工行业老旧设备升级、自控系统优化提供了高性价比、高可靠性的解决方案。
