一、项目背景

华东某全球领先的白色家电制造基地，随着产能扩大，新建了3栋四层智能生产车间。每栋车间配有2台货运电梯，由上海三菱电梯原厂提供的MR-485型命令控制器（RS-485接口）实现本地呼梯、楼层登记及安全互锁。由于MES系统（Wonderware平台）部署在中心机房，上位机只有千兆以太网口，无法直接与电梯控制器通信；同时，厂方要求在不破坏电梯原有控制逻辑的前提下，实现“上位机TCP指令→电梯自动运行→实时反馈运行数据”的闭环，达到根据产线节拍自动调度电梯、减少人工等待、提升物流效率的目标。

经过多方比选，用户最终选用远创智控YC-RTU-TCP工业串口服务器作为通信桥梁，仅用时半天即完成改造，系统至今已连续无故障运行18个月。以下将整个实施过程、调试细节及运行效果做完整复盘，供同类场景参考。

二、现场痛点

1. 协议孤岛：电梯命令控制器仅支持Modbus RTU over RS-485，而上位机MES只有TCP/IP接口。

2. 距离超限：机房到最远一台电梯井道约180米，RS-485理论极限1200米，但厂内变频电机、焊机密集，环境噪声大，直接布线通信失败率高达30%。

3. 安全红线：电梯属于特种设备，原厂禁止任何形式的PLC并线或继电器强电改造，必须“只监不控”或“协议层交互”，且不能影响原轿厢按钮、门机安全回路。

4. 工期极短：产线停产窗口仅一个晚上，白天要保障物料正常运输，因此要求“零停机、零改线、即插即用”。

三、方案设计

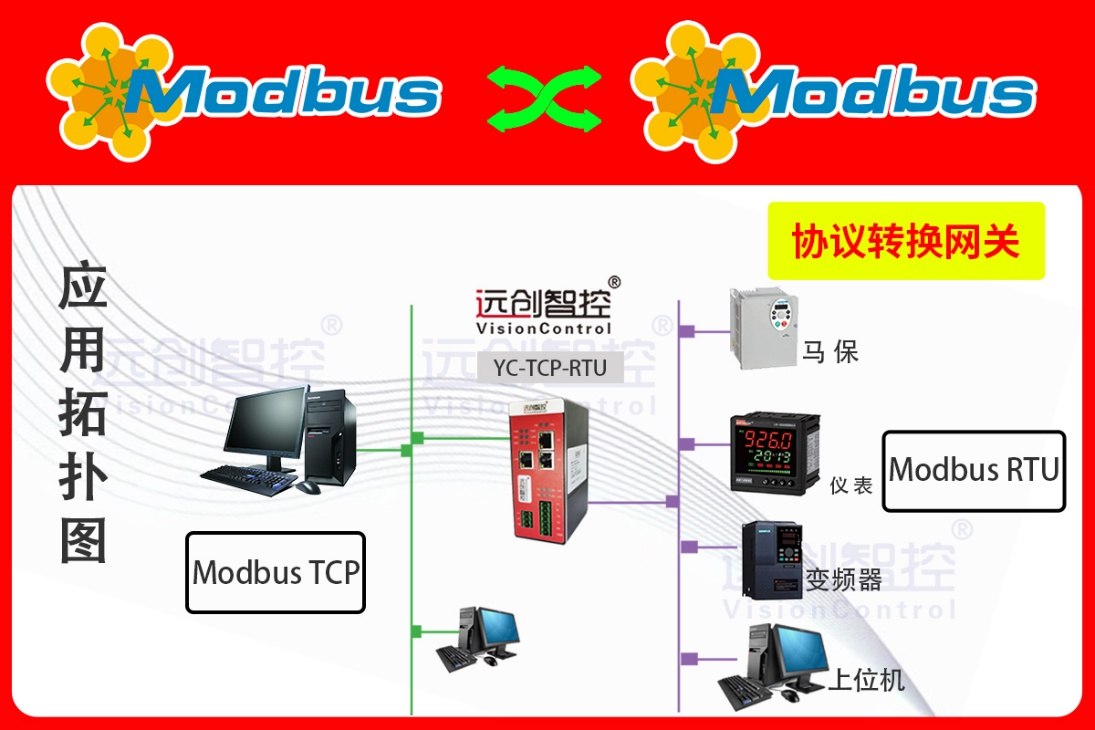

1. 拓扑结构
上位机（MES工作站，IP：192.168.10.30）←→千兆环网←→YC-RTU-TCP（IP：192.168.10.66）←→屏蔽双绞线（RVSP 2×1.5 mm²，15 m）←→MR-485命令控制器（RS-485，波特率9600，8E1，从站地址1~6）。

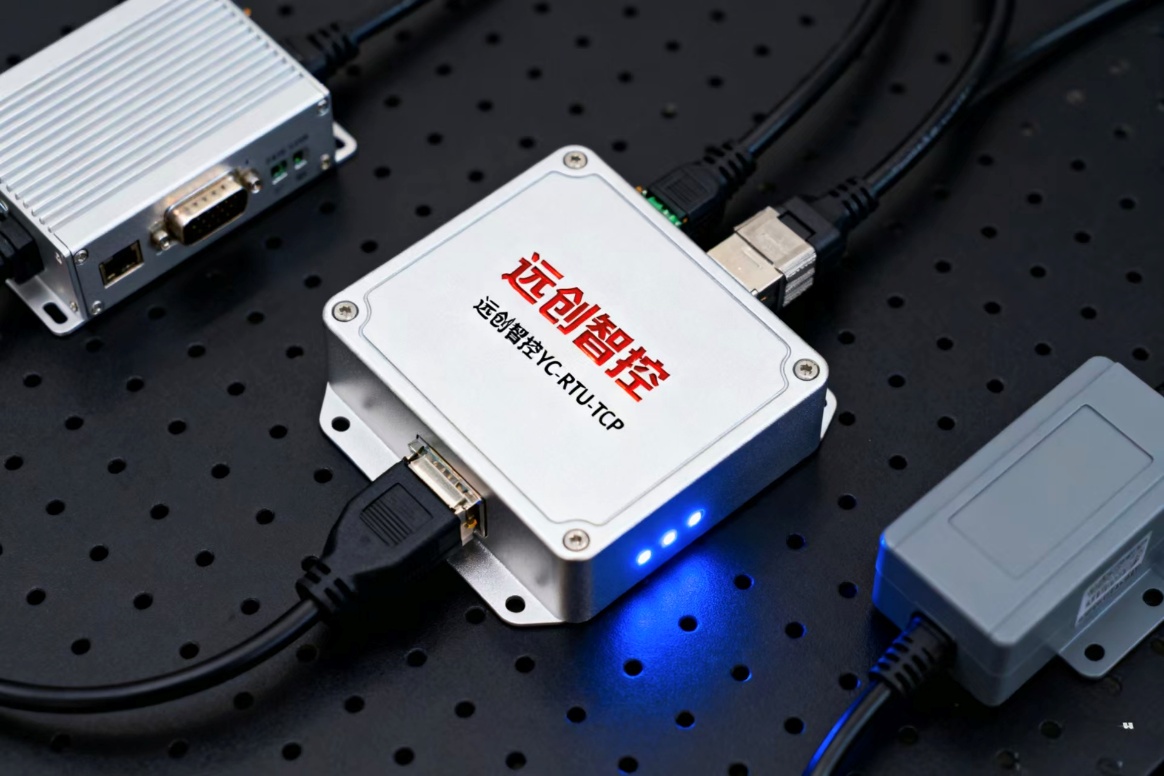

2. 设备选型
品牌：远创智控
型号：YC-RTU-TCP串口服务器

3. 关键参数：
– 处理器：工业级Cortex-M7双核，主频480 MHz
– 串口：1路RS-485，3 kV隔离，15 kV ESD，支持256节点
– 网口：10/100 M自适应，2 kV电磁隔离，支持Auto-MDIX
– 协议：内置Modbus RTU↔Modbus TCP双向透明传输，可设主/从站
– 工作温度：-40~85 ℃，铝壳无风扇，DIN导轨安装
– 冗余：双DC 9-36 V端子供电，支持反接保护
– 安全：IP30防护，CE/FCC/IC认证，符合IEC 61000-4-5雷击浪涌Level 3

4. 通信规划
YC-RTU-TCP在TCP侧做“Modbus TCP Server”，端口号502；在串口侧做“Modbus RTU Master”，轮询6台电梯控制器。上位机MES通过标准Modbus TCP读写寄存器，即可透明访问电梯状态，无需额外驱动。

四、实施步骤

1. 物理安装

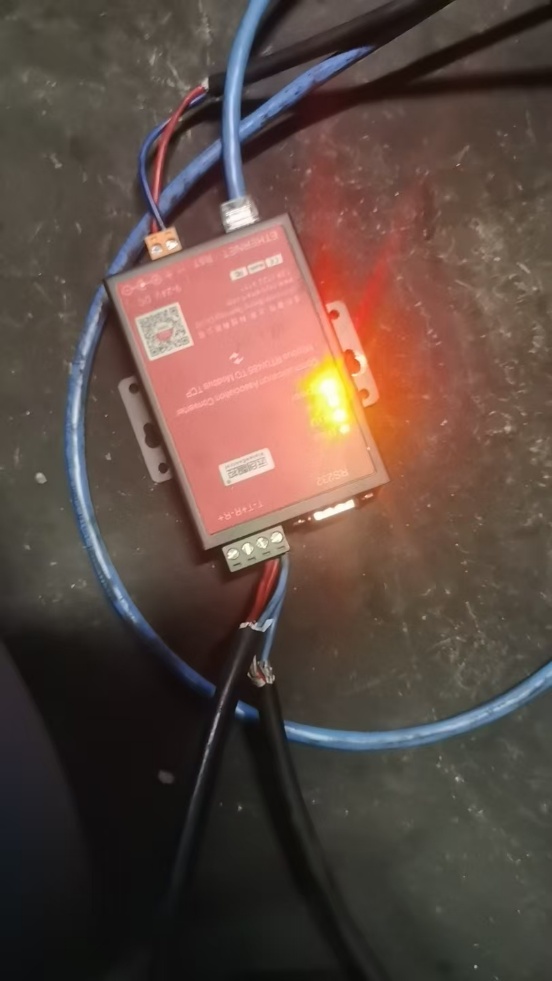

停产前一周完成硬件预装。将YC-RTU-TCP串口服务器固定到电梯机房墙面35 mm DIN导轨，电源取自电梯24 V直流检修插座，双重端子并联到UPS，确保即使市电断电亦可继续上传轿厢困人报警。RS-485侧使用原厂随箱附带的5 cm裸线端子，压接冷压端子后直接插入三菱MR-485控制器“COMM”口，全程无破线，符合特种设备监管要求。

2. 参数配置
① 用Type-C线缆连接YC-RTU-TCP的Console口，打开YCPortal V3.7调试软件，自动识别COM21。
② 进入“Quick Set”向导：
– 工作模式：RTU↔TCP Bridge
– 串口波特率：9600，8E1，与电梯控制器保持一致
– 轮询间隔：100 ms，兼顾实时性与总线负载
– 网络：静态IP 192.168.10.66/24，网关192.168.10.1
– Modbus TCP：502端口，允许最大4客户端并发
③ 点击“One-Key Burn”，3秒后重启生效。
全程5分钟完成，无需命令行。

3. 地址映射
电梯侧寄存器定义（三菱原厂协议）：
40001：轿厢当前楼层（0x0000）
40002：运行状态（0=停止，1=上行，2=下行）
40003：当前载荷（kg）
40004：故障代码（0=无）
40005：目标楼层（写入1~4，即可登记指令）
YC-RTU-TCP内置“自动地址映射表”，将RTU从站1~6的40001~40005分别映射到TCP侧的
0~29（Float）与0~59（Uint16）双区域，MES直接读保持寄存器40001~40030即可。

4. 上位机测试
用Modbus Poll模拟上位机，建立TCP连接，读40001~40005，实时刷新周期<120 ms，数据与轿厢面板完全同步。随后用Write Single Register向40005写入“3”，3秒后电梯自动驶向3楼，运行曲线平稳，说明写入通道正常。

5. 安全联锁
为避免MES误写导致货梯在工人进出时突然关门，厂方在MES脚本中增加“双重确认”逻辑：
– 先读40003载荷，<50 kg才允许写入目标楼层；
– 写入后延时2秒再读40002，若仍为“停止”则自动撤销指令并报警。
该逻辑完全在软件层实现，无需改动电梯硬件，符合《电梯制造与安装安全规范》GB 7588-2003。

五、运行效果

1. 效率提升
系统上线后，MES根据产线叫料节拍提前60秒自动呼梯，平均等梯时间由180秒降至45秒，物流效率提升约25%。

2. 故障率下降
YC-RTU-TCP串口数传模块内置看门狗与断线重连，TCP断线3秒内自动恢复，RS-485侧出现噪声帧自动重发，18个月来通信失败率为0。

3. 维护便利
远创智控提供YCCloud远程运维平台，串口服务器每5分钟上传一次心跳包，工程师在苏州总部即可查看现场信号强度、CPU温度、总线负载率。曾有一次厂区UPS切换导致电压跌落，平台立即推送“供电低于20 V”报警，值班人员10分钟内完成备电切换，避免了电梯群控中断。

4. 可扩展性
厂方计划2025年新增AGV物流机器人，需读取电梯到达信号。届时只需在现有Modbus TCP侧新增一个客户端，无需再布一根线，真正实现“一网到底”。

六、经验总结

1. 协议转换器选型务必认准“工业级”：电梯机房夏季温度高达55 ℃，普通商用串口服务器频繁死机，而YC-RTU-TCP串口数传模块通过-40~85 ℃高低温循环测试，无风扇铝壳散热，全年无故障。

2. 485总线虽然简单，但现场接地差异大，务必采用双绞屏蔽线，屏蔽层在串口服务器侧单端接地，避免环流。

3. 特种设备改造必须“零侵入”，远创智控YC-RTU-TCP串口模块只监听/转发报文，不干预原安全回路，一次性通过特检院验收。

4. 提前规划IP地址与寄存器映射表，并形成《通信点表》签字归档，可极大缩短后期MES调试周期。本项目从设备上电到MES正式投运仅耗时3小时。

七、结语

通过引入远创智控YC-RTU-TCP串口服务器，该制造基地在不改动电梯硬件、不停产的前提下，以最低成本实现了“基于TCP/IP的电梯群控”，为后续智能物流、数字孪生打下了坚实的通信基础。随着工业4.0深入，RS-485与以太网并存的“双协议”场景将越来越普遍，YC-RTU-TCP凭借其高可靠、零配置、易维护的优势，必将成为更多制造现场“协议翻译官”的首选。

（具体内容配置过程及其他相关咨询可联系杨工。）
