一、应用背景

某大型制造企业新建的智能仓储物流中心，配备了先进的自动化仓储设备。在堆垛机控制系统中，采用了西门子S7-1500系列PLC作为ProfibusDP协议从站。西门子S7-1500PLC通过ProfibusDP网络与堆垛机的伺服驱动器、传感器等设备连接，实时采集堆垛机的位置、速度、负载等数据，并精准控制堆垛机的运行，实现货物的准确存取。而仓库的中央管理系统则采用欧姆龙NJ系列PLC作为MODBUSRTU协议主站，负责统筹管理整个仓储物流流程，包括任务调度、库存管理、设备监控等。但由于西门子PLC的ProfibusDP协议与欧姆龙PLC的MODBUSRTU协议不同，无法直接通信，导致堆垛机运行数据难以实时反馈至中央管理系统，影响了仓储物流的整体效率和管理水平，远创智控YC-DPM-RTU协议转换网关成为解决该问题的核心设备。

二、设备介绍

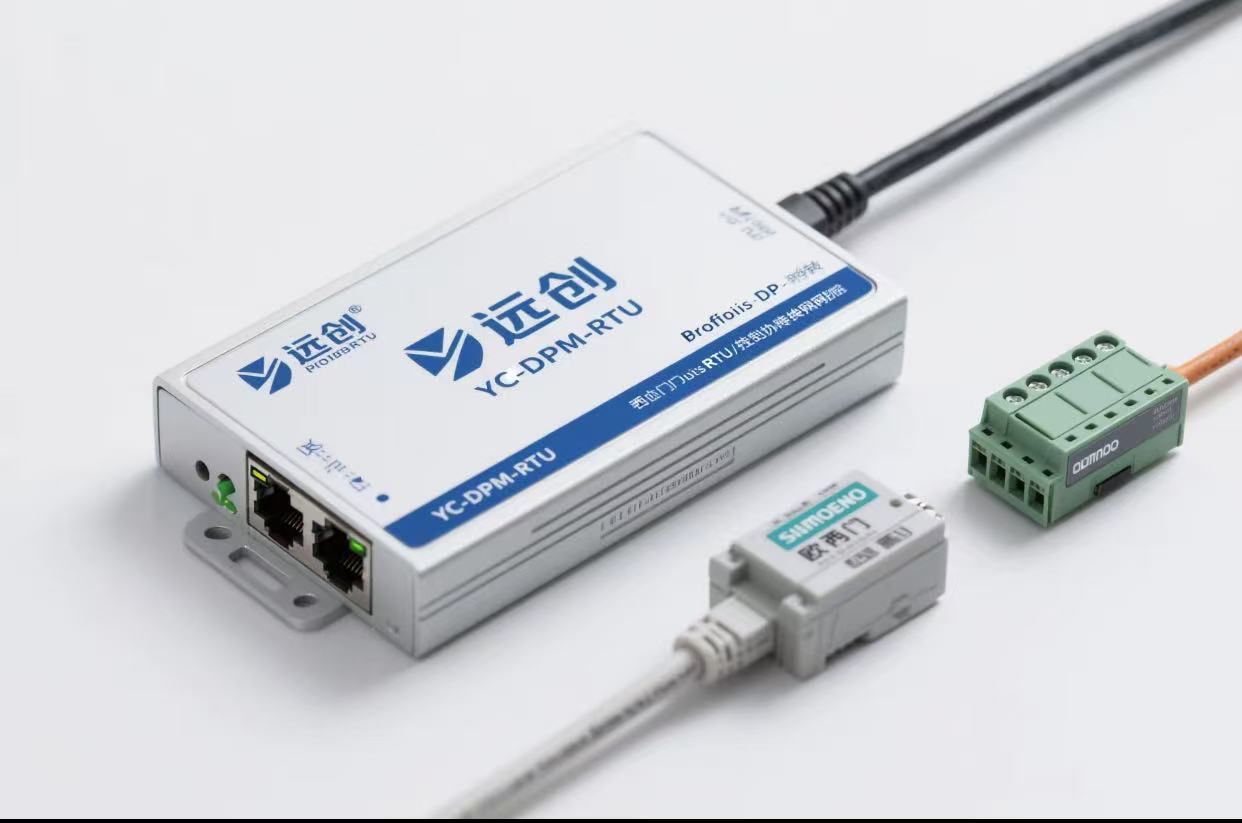

（一）远创智控JM-DPM-RTU协议转换网关

远创智控ProfibusDP转MODBUSRTU协议转换网关具备高效稳定的协议转换性能。在ProfibusDP总线侧，它作为从站，支持与西门子等品牌的ProfibusDP设备快速连接，通信速率最高可达12Mbps，能快速响应主站设备的各种指令和数据请求。在MODBUSRTU串口侧，它作为主站，遵循标准的MODBUSRTU协议，可同时连接多个从站设备。该网关内置智能缓存机制，可对ProfibusDP数据进行高效处理后转换为MODBUSRTU格式，反之亦然，保障数据转换的准确性和高效性。此外，网关还具备完善的自诊断功能，可实时监测通信链路状态，一旦出现异常，能及时发出报警信号，便于运维人员快速排查故障。

（二）西门子S7-1500系列PLC（ProfibusDP协议从站）

西门子S7-1500系列PLC是一款高性能的自动化控制设备，拥有强大的运算能力和丰富的通信接口。作为ProfibusDP协议从站，它能够稳定连接堆垛机上的各类传感器和执行器，如绝对值编码器、称重传感器、伺服驱动器等。通过其高速的信号处理能力，可精确采集堆垛机运行过程中的位置、速度、负载等关键数据，并依据预设程序对堆垛机的运行进行精准控制，确保货物存取的高效与安全。同时，S7-1500PLC支持多种编程语言，方便工程师进行程序开发和维护，还具备强大的扩展性，可根据实际需求灵活添加各种功能模块。

（三）欧姆龙NJ系列PLC（MODBUSRTU协议主站）

欧姆龙NJ系列PLC是欧姆龙公司推出的高性能控制器，作为MODBUSRTU协议主站，它支持多通道通信，可同时与多个MODBUSRTU从站设备进行数据交互，通信速率最高可达115.2kbps。该PLC拥有大容量的内存和高速的处理器，能够快速处理大量的仓储物流数据。其内置丰富的通信指令和功能模块，便于实现与远创智控网关的数据通信。通过编写程序，欧姆龙NJ系列PLC能够实时获取堆垛机等设备的数据，并将数据进行分析处理后，在中央管理系统的监控界面上进行可视化展示。同时，也能根据仓储物流任务需求，向网关发送控制指令，实现对堆垛机等设备的远程调度和管理。

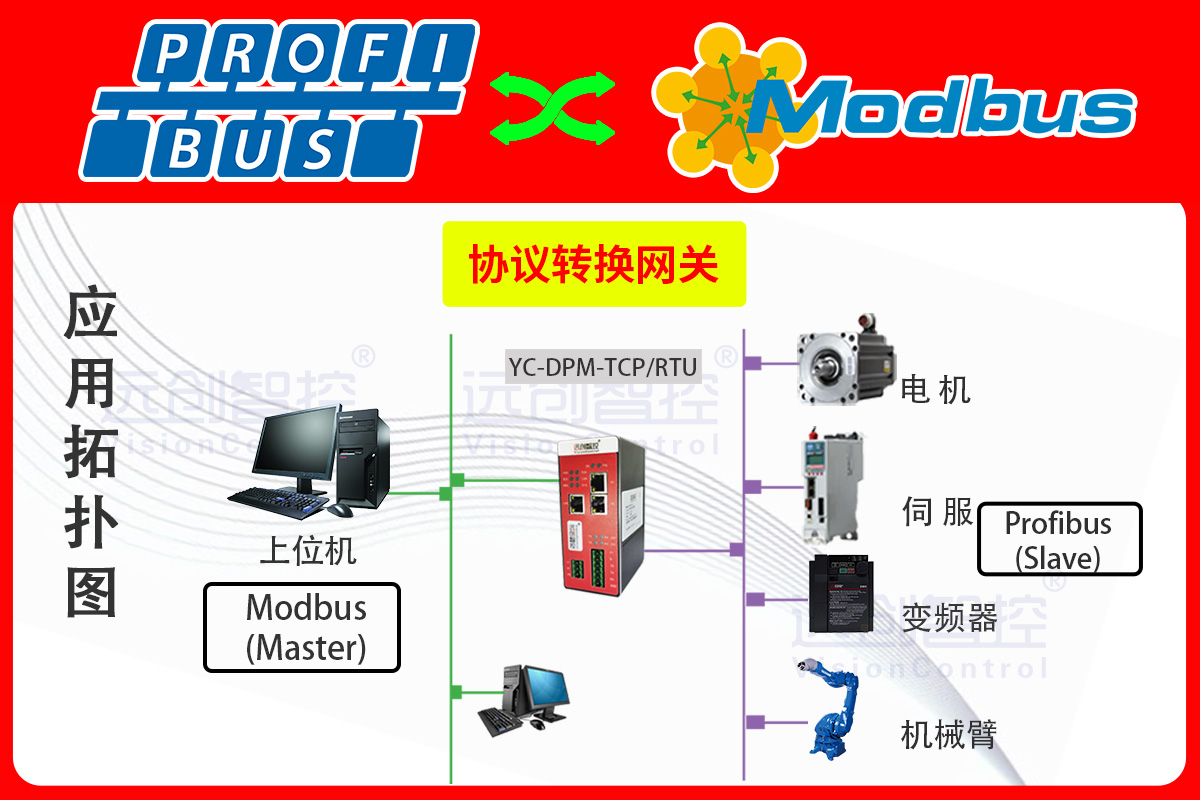

三、系统连接与配置

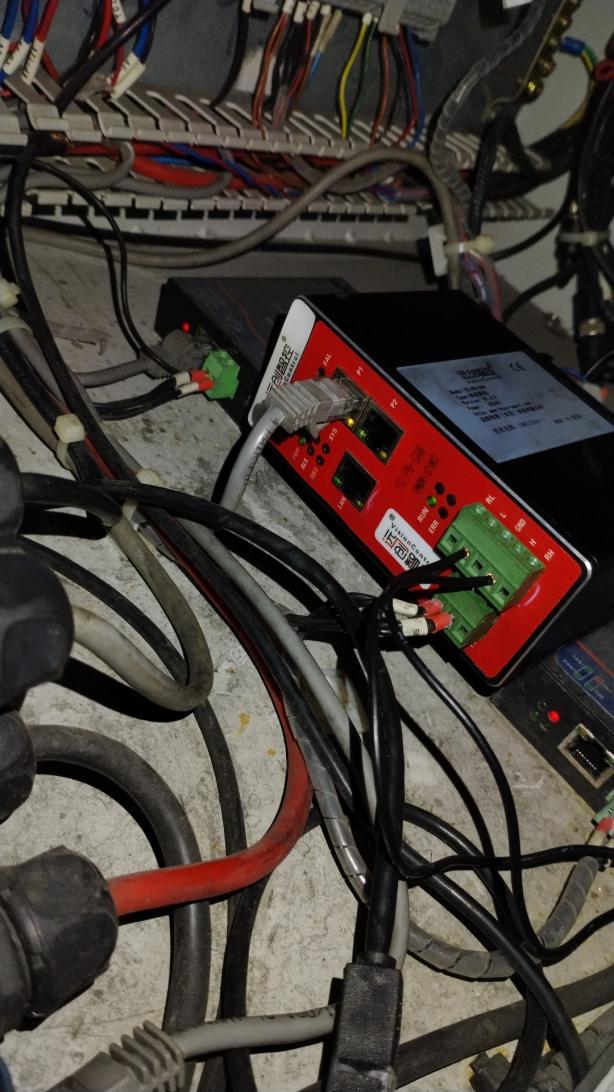

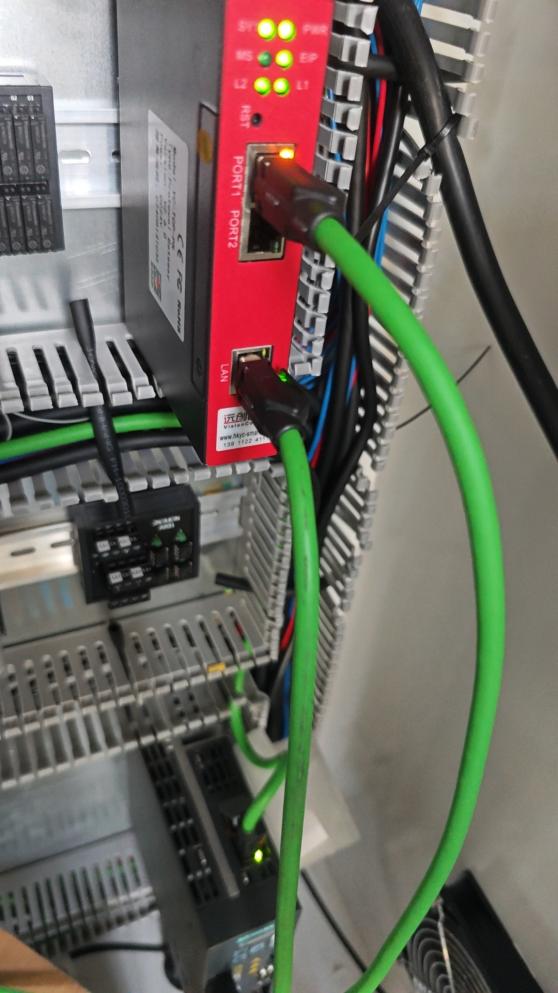

（一）硬件连接

使用西门子专用的ProfibusDP电缆，将远创智控网关的ProfibusDP接口与西门子S7-1500PLC的DP接口相连。连接时，确保电缆两端的终端电阻正确接入，且遵循ProfibusDP网络的布线规范，做好屏蔽和接地处理，以降低电磁干扰对通信的影响。

采用屏蔽双绞线，将远创智控网关的MODBUSRTU接口（RS485接口）与欧姆龙NJ系列PLC的RS485通讯模块相连。连接过程中，严格按照接线端子标识，正确区分A、B线的极性，同时在通信线路两端安装终端电阻，增强信号传输的稳定性。

为网关、PLC等设备接入稳定的电源，并为关键设备配备不间断电源（UPS），防止因突发断电导致数据丢失或设备损坏，保障系统稳定运行。

（二）网关配置

打开远创智控网关的专用配置软件，进入ProfibusDP侧参数设置界面。设置站点地址为5（与S7-1500PLC中设置的从站地址相对应），选择通信波特率为1.5Mbps，数据位8位，停止位1位，无校验，确保与S7-1500PLC所在的ProfibusDP网络参数一致。

在MODBUSRTU侧参数设置界面，设置波特率为9600bps，数据位8位，停止位1位，偶校验，与欧姆龙NJ系列PLC的MODBUSRTU主站参数匹配。同时，进行地址映射配置，将S7-1500PLC中存储堆垛机位置数据的ProfibusDP地址%MD200，映射到MODBUSRTU的40001寄存器；将速度数据的ProfibusDP地址%MD204，映射到MODBUSRTU的40002寄存器，完成关键数据的地址对应。

完成参数设置后，将配置程序下载到远创智控网关，并重启网关使新配置生效。

（三）PLC配置

在西门子TIAPortal编程软件中，对S7-1500PLC进行硬件组态，添加ProfibusDP网络，并将远创智控网关作为从站设备添加到网络中，设置其站地址、通信速率等参数与网关ProfibusDP侧一致。编写数据采集和控制程序，将堆垛机的传感器数据存储到对应的ProfibusDP数据地址中，并实现对堆垛机运行的控制逻辑，同时编写与网关的数据通信程序。

在欧姆龙SysmacStudio编程软件中，对NJ系列PLC进行MODBUSRTU主站配置，设置通信参数与网关MODBUSRTU侧相同。编写通信程序，使用MODBUSRTU通信指令向网关发送读取数据请求，将读取到的数据存储到PLC的内部寄存器中，并编写数据处理和显示程序，在中央管理系统界面展示堆垛机运行数据。此外，编写控制指令发送程序，以便根据仓储物流任务需求，通过网关向S7-1500PLC发送控制指令，实现对堆垛机的远程调度。

四、应用效果

远创智控ProfibusDP转MODBUSRTU协议转换网关的应用，为智能仓储物流中心带来了显著的效益。

作业效率显著提升：通过实时获取堆垛机的运行数据，中央管理系统能够更精准地调度堆垛机作业。当某区域货物存取任务繁忙时，系统可根据堆垛机的实时位置和状态，合理分配任务，避免设备闲置或冲突，使仓储物流作业效率提升了20%，货物出入库速度明显加快。

管理水平大幅提高：堆垛机运行数据的实时反馈，让仓库管理人员能够全面掌握设备运行情况和库存动态。通过对数据的分析，可优化仓储布局、调整作业流程，实现精细化管理。同时，系统可生成各类统计报表，为企业决策提供有力的数据支持。

运维成本有效降低：网关的故障诊断功能和PLC的远程监控能力，使运维人员能够远程快速定位和解决设备故障，减少了现场维护的时间和人力成本。通过对设备运行数据的分析，可提前预测设备的维护需求，实现预防性维护，降低设备维修成本，每年预计可节省运维费用约15万元。

五、总结

远创智控ProfibusDP转MODBUSRTU智能网关在智能仓储物流行业的成功应用，有效解决了不同协议设备间的通信难题，提升了仓储物流的自动化和智能化水平，具有广阔的推广应用前景。
