MODBUS 转 EtherCAT从实际案例探究网关模块对 MODBUS 上位机与 EtherCAT 的 IO 模块协议转换通讯的作用

一．案例背景

汽车涂装对环境和设备控制精度要求极高。在某汽车涂装车间，温湿度传感器、喷枪控制器、输送链电机采用 EtherCAT 协议，确保数据快速准确传输，实现精准环境控制和喷涂操作。温湿度传感器实时采集数据，保障涂装环境；喷枪控制器精确控制喷枪，实现高质量喷涂。然而，车间中央控制系统和能源管理系统基于 Modbus TCP 协议，用于集中控制生产和监测能源消耗。协议不兼容使设备与系统数据无法有效传输，导致涂装质量不稳，能源消耗难优化。

二．解决方案

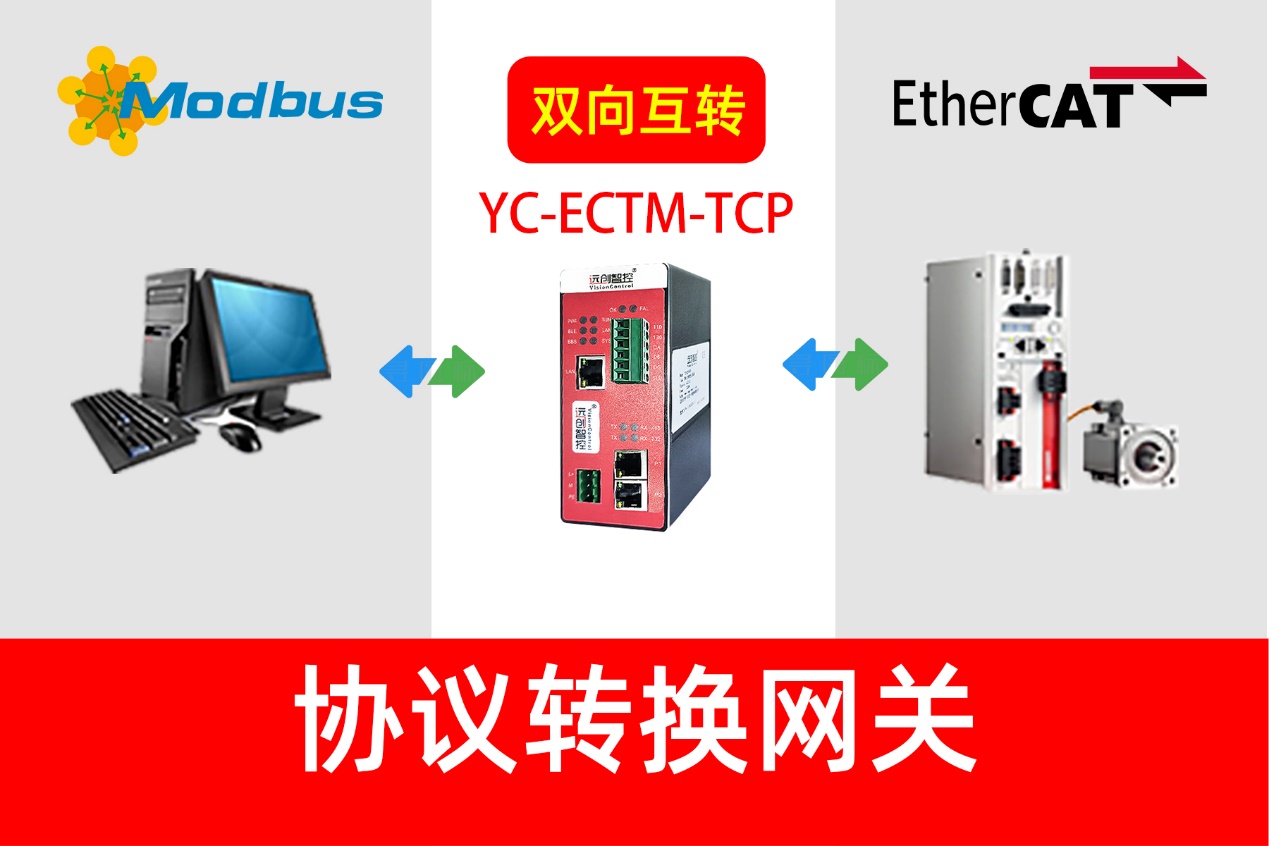

远创智控 YC-ECTM-TCP 作为 EtherCAT 转 Modbus TCP 协议转换网关，将 EtherCAT 网络的涂装设备与 Modbus TCP 网络的控制系统相连。通过协议转换，温湿度、喷枪工作状态等数据实时传至控制系统。温湿度异常时，系统自动调控设备；技术人员可依生产进度和质量要求远程调喷枪参数。

三．配置方法

1.创建ModBus TCP工程

2.设备组态

3. 软件界面

4. 配置面板

5. 配置窗口

6. 从站信息窗口

四．总结

使用网关后，涂装车间设备故障率降低 35%，产品涂装一次合格率从 70% 提升到 85%，减少返工成本。能源消耗降低 20%，实现能源高效利用，提升生产智能化管理水平。
