一、行业背景与项目痛点

在传统制造业数字化转型进程中，离散制造行业普遍面临新旧设备的协议壁垒难题。新一代控制系统普遍采用Profinet工业以太网作为主干总线，凭借高实时性、易组网的优势成为主流PLC的标准配置；而大量服役5-10年的变频器、伺服驱动器等现场设备，仍沿用CAN总线协议。两种协议在物理层、数据帧格式与通讯机制上完全不兼容，形成了新旧系统间的数据孤岛，是产线自动化升级的核心瓶颈。

对制造企业而言，全部淘汰CAN设备并更换为Profinet接口设备，不仅采购成本高昂，还需长时间停产改造，经济损失大；若采用PLC机架式CAN扩展模块，既受槽位数量限制，还需编写复杂通讯驱动，技术门槛与运维难度都很高。在此背景下，采用高性能的Profinet转CAN协议转换网关实现异构网络互联互通，是性价比最高、实施周期最短的主流技术路线。

二、项目概况

本项目为华东某汽车零部件制造企业冲压车间输送线自动化升级项目。该车间原有3条冲压件输送线，驱动系统采用12台汇川MD300系列CAN接口变频器，通过CAN总线实现本地级联控制；本次升级引入西门子S7-1215CPLC作为主控核心，搭建全厂Profinet工业以太网络，实现输送线集中调度、速度同步调节与运行状态远程监控。

项目核心要求为：不更换原有CAN接口变频器、不改动现场动力布线，实现西门子Profinet主站PLC与CAN总线变频器集群的双向实时数据传输；PLC可下发启停、调速指令，同时实时采集变频器输出频率、电流、故障代码等运行参数；整体改造周期不超过7天，不影响正常生产排期。

三、网关选型与部署方案

3.1网关选型

本项目选用远创智控YC-PN-CANProfinet转CAN协议转换网关作为核心通讯枢纽，选型依据如下：

一是协议匹配度高：网关Profinet侧为标准IO从站，完美适配西门子S7-1200/1500系列PLC；CAN侧支持CAN2.0A/B协议，可作为CAN主站统一管理总线上所有从站变频器，完全匹配项目设备接口需求。

二是配置门槛低：支持TIAPortal（博图）直接组态，无需在PLC侧编写复杂通讯程序，仅通过数据映射即可实现数据交互，大幅降低实施难度。

三是工业级可靠性：宽温工作设计适配车间高温、粉尘环境，DIN导轨安装兼容现有柜体布局，满足工业现场长期稳定运行要求。

3.2部署方案

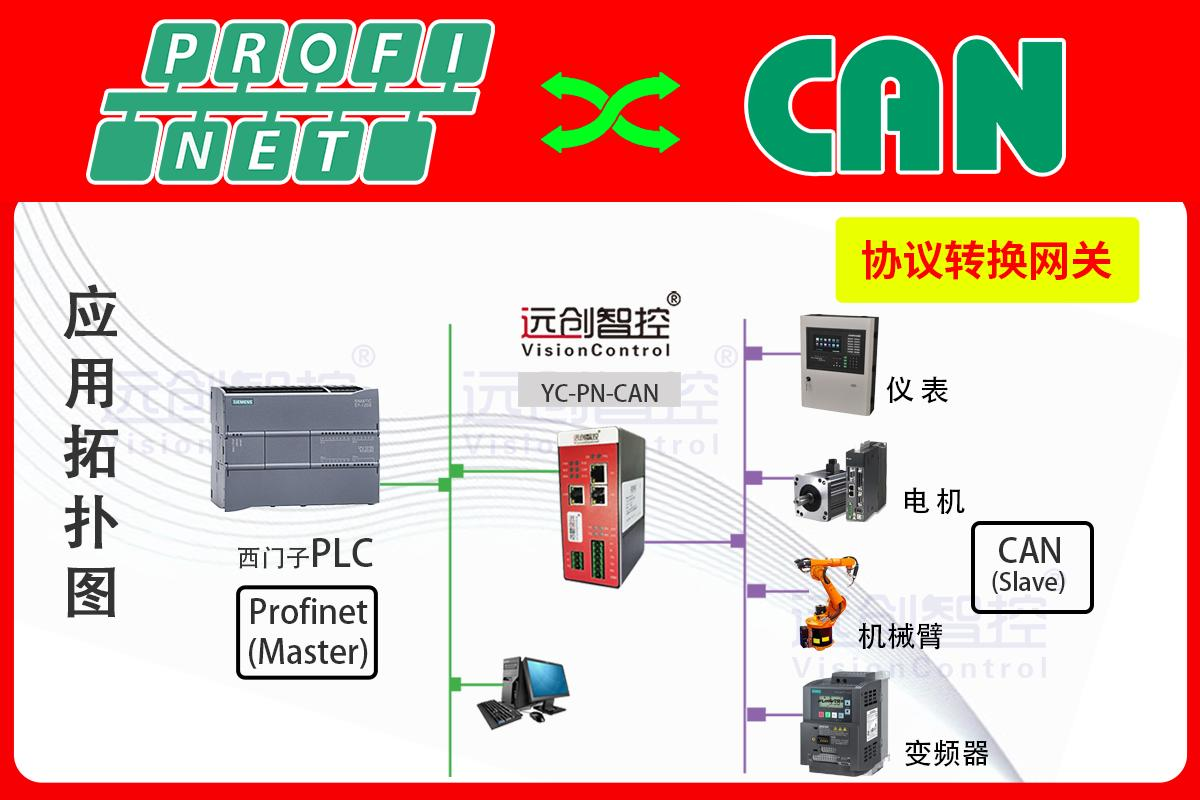

每条输送线配置1台YC-PN-CAN Profinet转CAN协议转换网关，就近安装于现场电气柜内的DIN导轨上。

Profinet侧：网关通过工业以太网双绞线接入车间Profinet主干交换机，与西门子S7-1215CPLC处于同一子网，分配独立IP地址与设备名称。

CAN侧：网关CAN接口通过屏蔽双绞线连接整条输送线的所有变频器CAN接口，采用手拉手总线拓扑，终端配置120Ω终端电阻，总线波特率设置为250kbps。

供电采用现场24VDC直流电源统一供电，接线简单便捷。整体部署无需改动原有动力线路，单条产线硬件安装与参数配置仅需2小时即可完成。

四、网关核心功能与产品优势

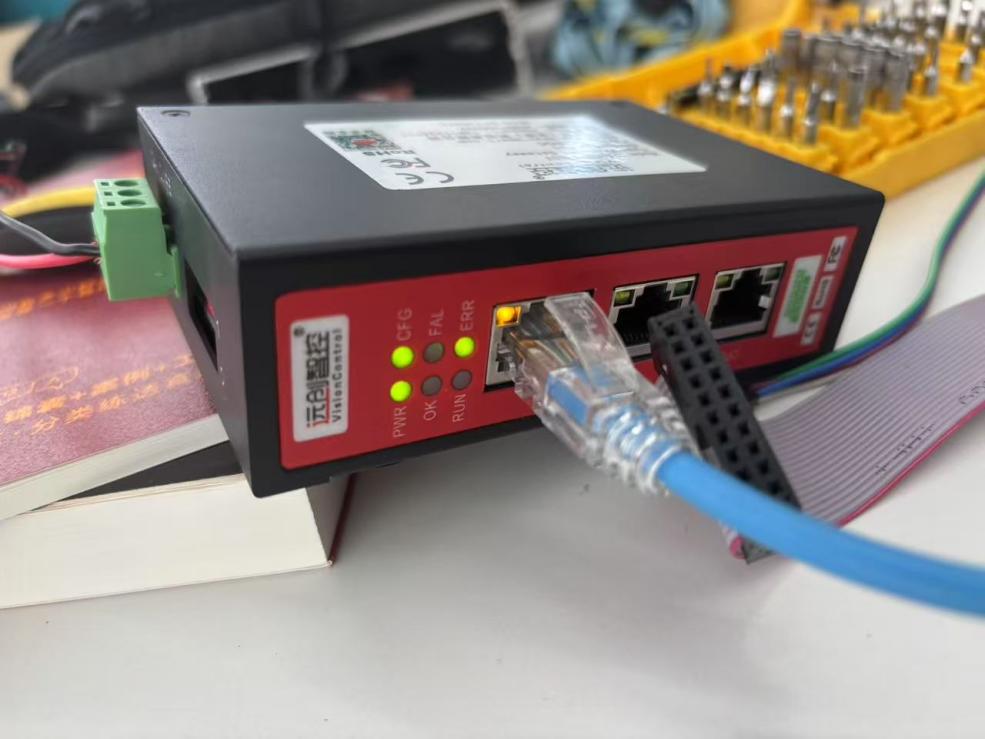

远创智控YC-PN-CAN Profinet转CAN协议转换网关是专为工业异构网络集成设计的高性能协议转换设备，核心优势突出：

双向透明协议转换：实现ProfinetIO协议与CAN2.0A/B协议的双向无损转换，Profinet侧最大支持1440字节输入、1440字节输出，CAN侧支持20k~1Mbps全量程波特率可调，最多支持256条CAN报文，可满足多数中小规模CAN设备集群的接入需求。

零编程快速组态：采用存储器共享型技术架构，PLC侧无需编写任何通讯指令，仅需在博图软件中导入GSDML文件，配置对应槽位的报文映射关系，即可实现PLC对CAN设备数据的直接读写，大幅缩短项目调试周期。

多通讯模式适配：支持生产者/消费者模式、查询/应答模式两种CAN通讯机制，可适配不同品牌变频器的CAN通讯规约，灵活适配自由协议、自定义帧格式的CAN设备。

工业级稳定设计：-45℃~85℃宽温工作，具备抗振动、抗电磁干扰能力，IP20防护等级适配标准电气柜内安装；整机功耗仅3.5W，长期运行稳定可靠。

便捷运维诊断：配备丰富的状态指示灯，可直观显示电源、运行、通讯状态，支持故障快速定位；内置报文缓存与异常重发机制，有效降低工业现场电磁干扰导致的通讯丢包率。

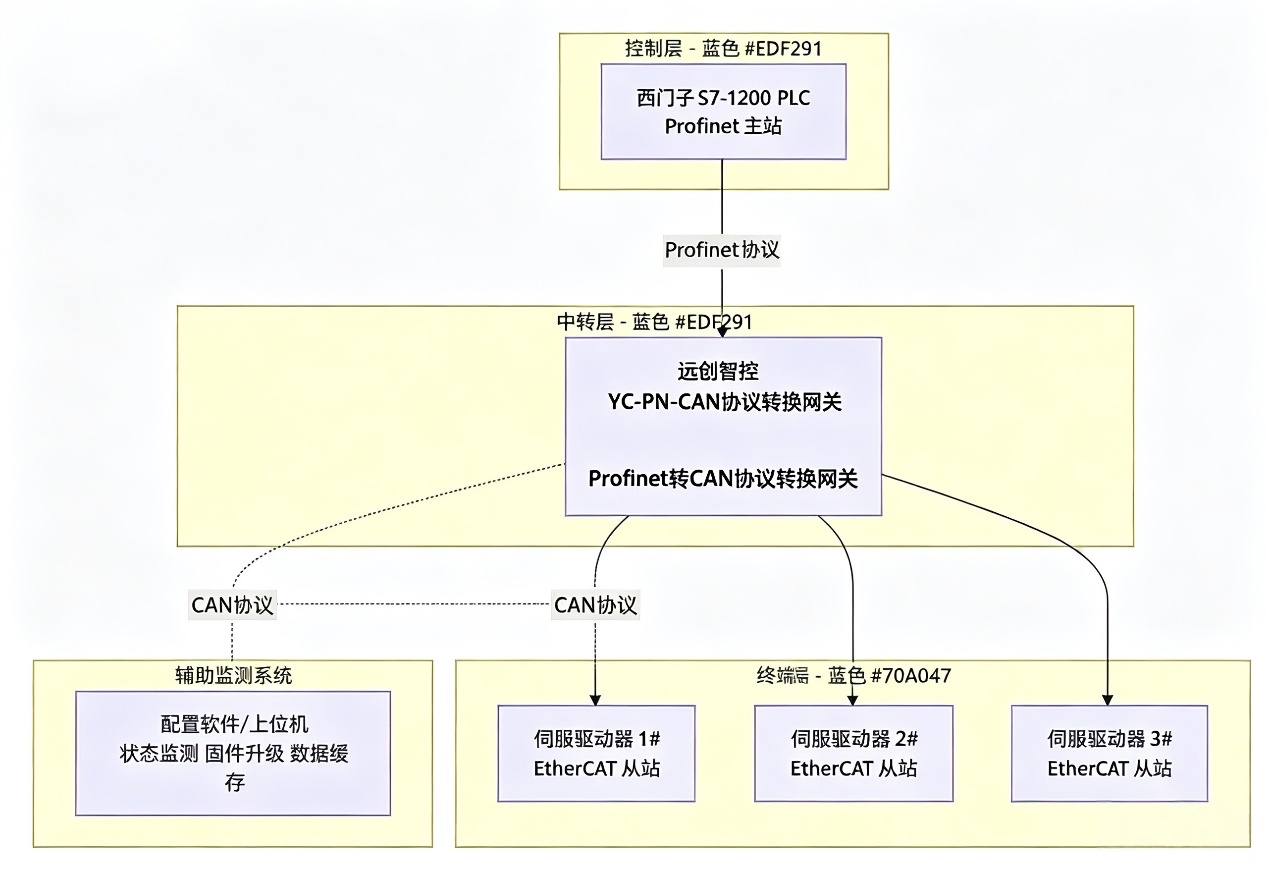

五、系统技术架构设计

六、应用效果与方案价值

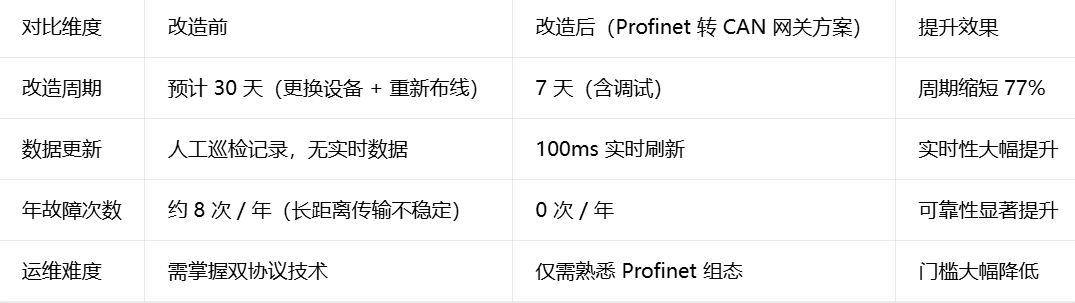

6.1改造前后效果对比

6.2方案核心价值

一是保护既有投资，无需淘汰原有CAN总线设备，充分利旧，大幅降低升级改造成本，避免资源浪费；二是快速落地投产，即插即用式部署，无需复杂编程，大幅缩短项目实施周期，最大限度减少停产损失；三是系统兼容性与扩展性强，标准Profinet从站接口可兼容所有主流Profinet主站PLC，后续新增CAN设备可直接接入总线；四是运维管理便捷，全厂统一为Profinet网络架构，运维人员仅需掌握一套组态工具即可完成全系统调试与故障排查。

七、行业发展趋势与经典应用推荐

随着工业自动化与数字化的深度融合，Profinet转CAN协议转换网关正朝着三大方向演进：一是边缘智能化，未来网关将集成更强的边缘计算能力，在本地完成数据滤波、阈值报警、逻辑运算等功能，进一步减轻主站PLC的运算负荷；二是多协议融合化，单台网关将同时支持多种工业以太网协议，适配更复杂的多品牌设备混合组网场景，降低用户硬件采购成本；三是工业互联网适配，网关将逐步集成MQTT、OPCUA等物联网协议，直接对接云平台与MES系统，成为现场设备接入工业互联网的关键数据入口。同时在国产化替代的大趋势下，国产Profinet转CAN协议转换网关凭借高性价比、本地化技术服务的优势，正在逐步替代进口品牌，成为国内制造业升级的主流选择。

Profinet转CAN协议转换网关的经典落地场景首推包装机械行业的智能分拣输送线改造项目。包装行业的分拣、输送、码垛设备中，大量变频器、输送辊筒驱动器、传感器采用CAN总线通讯，而整线管控系统普遍采用西门子Profinet架构PLC。采用远创智控YC-PN-CAN网关，可快速将分散的CAN设备集群接入整线Profinet管控系统，实现分拣速度同步、货物追踪、设备状态监控等功能，尤其适合电商仓储、食品包装等产线扩容快、设备品牌杂的场景，网关的利旧能力、快速部署特性与高性价比优势能够得到最大化发挥，是Profinet转CAN协议转换网关最具代表性的应用场景。
