一、行业背景与通讯痛点

在食品饮料制造行业，瓶装灌装输送线是生产流程的核心枢纽，兼具连续化、高节拍、多设备协同的运行特点。随着智能制造在食品行业的普及，产线控制系统普遍采用西门子S7-1200系列PLC作为核心控制单元，其原生支持Profinet工业以太网协议，具备组态灵活、通讯稳定、上位系统对接便捷等优势，可高效完成整线工艺调度与生产数据上传。

但在产线执行层，大量输送变频电机、灌装伺服电机、旋盖电机及配套驱动设备，出于多节点组网成本与实时调速控制的需求，普遍采用CAN2.0A/B总线作为底层通讯标准。Profinet与CAN两种协议在物理介质、通讯机制与协议架构上存在本质差异：Profinet基于工业以太网架构，采用TCP/IP与RT实时通讯机制；CAN总线依靠差分双绞线传输，采用非破坏性仲裁的广播式通讯。二者无法直接互联互通，导致PLC无法直接对电机下发启停、调速指令，也无法实时采集电机运行状态与故障信息。

这一协议壁垒成为产线数字化升级的核心阻碍：企业若更换全套CAN驱动设备为Profinet兼容型号，需承担高昂的设备采购与停产改造成本；若采用传统I/O硬接线方式转接，则存在布线繁杂、信号延迟高、故障排查困难、无法实现精细调速等问题，难以满足高速灌装线的稳定运行要求。因此，通过Profinet转CAN协议转换网关实现异构网络无缝桥接，成为食品灌装产线升级的高性价比方案。

二、项目概况

本项目落地于国内某大型食品饮料企业的瓶装饮用水灌装车间，产线包含8台输送线变频电机、4台灌装伺服电机及配套转速、位置检测传感器，全线电机驱动设备均采用国产通用变频器，仅支持CAN2.0B通讯协议，节点ID范围为0x01~0x0C，总线波特率设定为250Kbps。

产线控制层采用西门子S7-1200PLC作为Profinet主站，承担整线输送调度、灌装量控制、工艺逻辑运算及MES系统数据对接功能。项目核心目标为：在保留全部原有CAN总线电机与驱动设备、不改动驱动原生程序的前提下，通过协议转换网关实现PLC对所有电机的集中管控，包括启停控制、转速调节、运行参数下发、实时状态反馈与故障代码采集，保障产线36000瓶/小时的设计产能稳定运行。

三、网关选型与部署方案

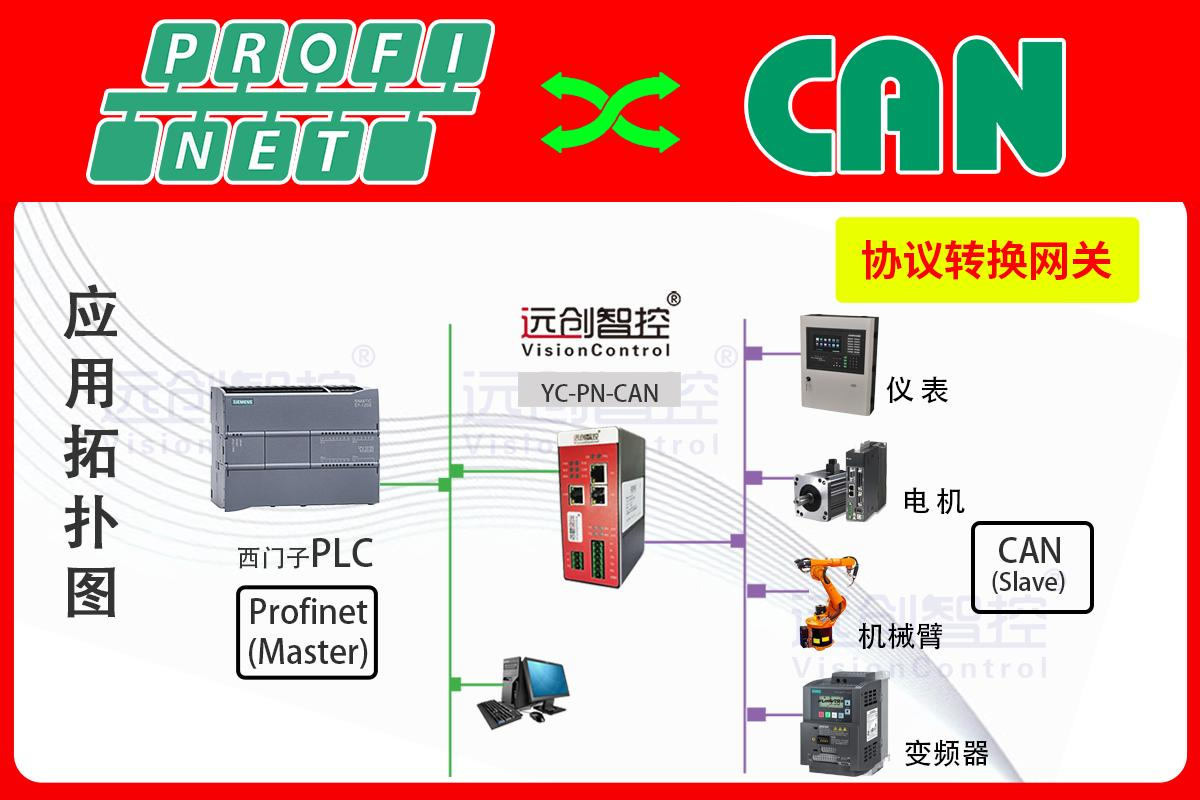

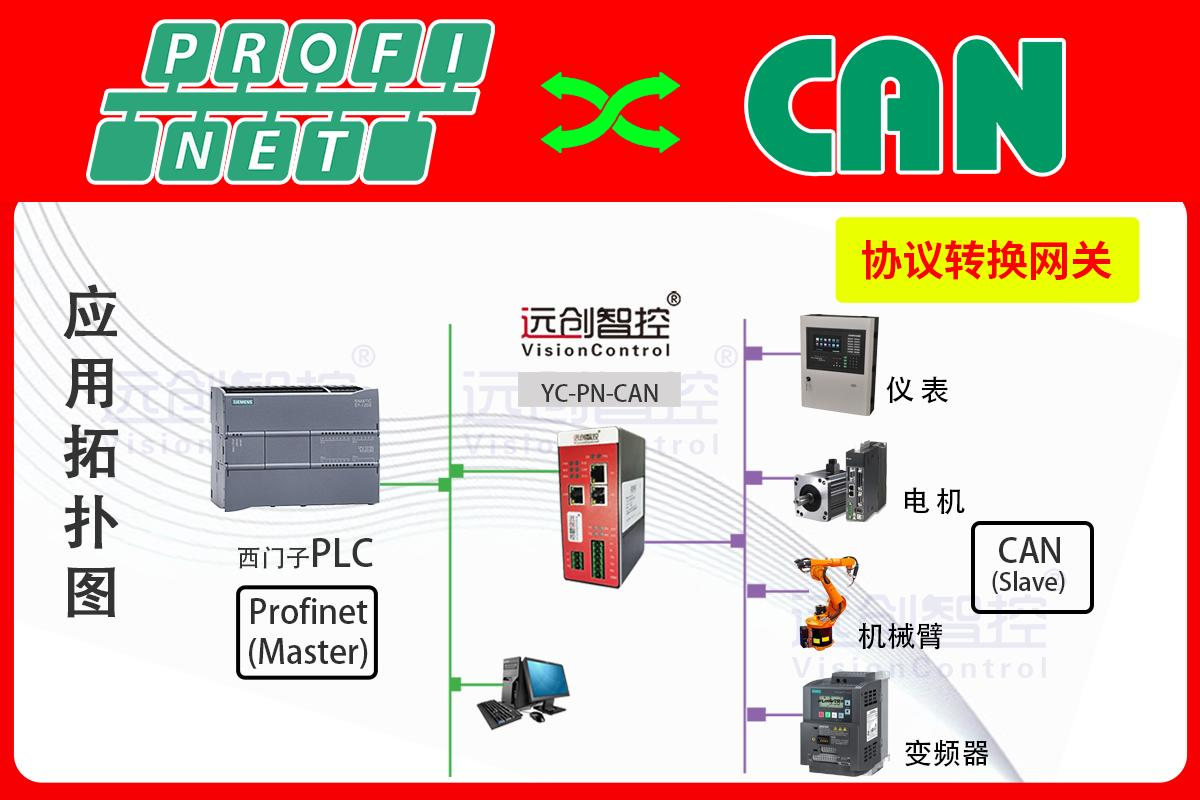

经技术比对与成本测算，项目选用远创智控YC-PN-CAN Profinet转CAN协议转换网关作为通讯核心枢纽。该网关在Profinet侧以IO从站身份接入西门子PLC网络，在CAN侧以主站身份管理所有电机驱动节点，通过内部硬件协议引擎实现双向数据透明映射，无需额外编程即可完成异构网络互通。

硬件部署方案

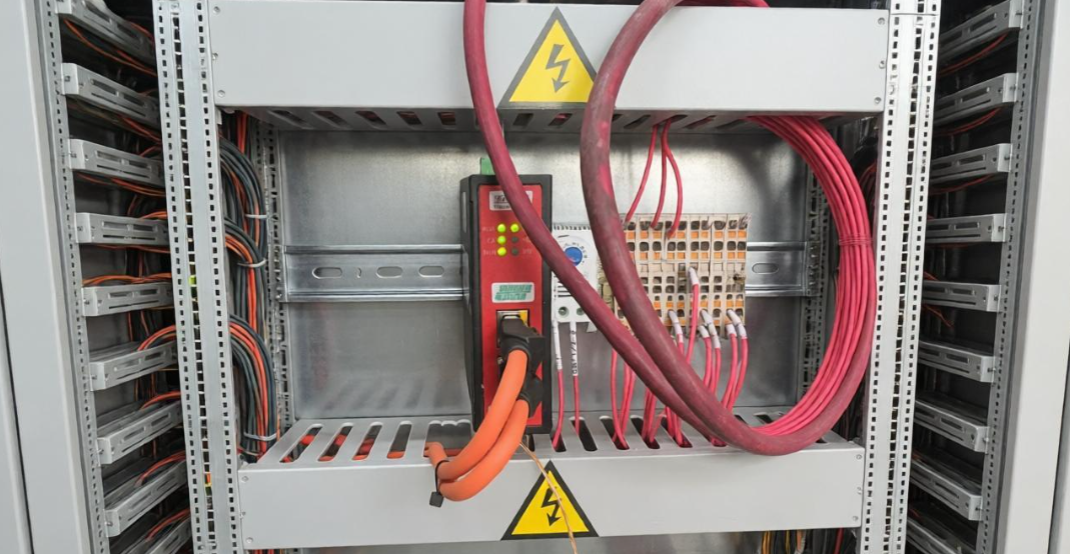

Profinet网络侧：网关通过双RJ45以太网接口接入车间工业以太网交换机，与西门子S7-1200PLC（IP：192.168.0.10）建立ProfinetIO通讯，采用标准屏蔽网线布线，满足食品车间洁净环境下的EMC抗干扰要求。

CAN总线侧：网关通过5PIN插拔式端子接入现场CAN总线，CAN_H、CAN_L分别与各变频器总线端子对应连接，在总线首尾两端各接入120Ω终端匹配电阻，保障长距离输送线的信号传输稳定性。

供电与安装：网关采用24VDC（±5%）工业级供电，整机最大功率3.5W，可直接接入产线DIN导轨电源系统；设备支持DIN-35mm标准导轨安装，IP20防护等级，外形紧凑，可直接安装于车间电控柜内，适配狭小安装空间。

软件配置流程

在西门子TIAPortalV17编程平台中导入YC-PN-CAN对应的GSDML文件，将网关添加至硬件组态，配置对应槽位与I/O映射地址；通过网关专用可视化配置软件，设置CAN总线波特率为250Kbps，分别配置12条发送报文（对应12台电机的控制指令）与12条接收报文（对应电机运行状态反馈），每帧8字节数据，分别映射至PLC的输出过程映像区与输入过程映像区，完成配置后下载即可投入运行。

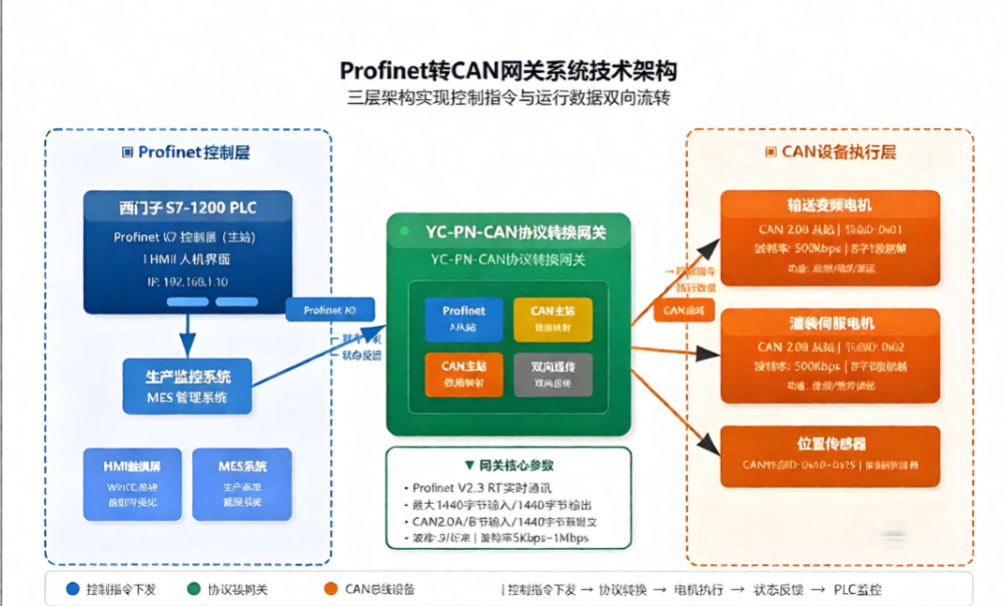

四、系统技术架构

五、方案核心优势

双向透明传输，零编程适配网关实现协议无损转换，PLC无需编写CAN协议解析代码，可像操作本地I/O一样直接读写电机驱动参数，大幅降低开发难度。Profinet侧最多支持16个槽位，可灵活适配多台电机、多数据量的接入场景，满足不同规模产线的需求。

多通讯模式，适配多元控制场景支持生产者/消费者模式与查询/应答模式两种通讯机制。前者适配电机运行状态的周期性上报，满足产线实时监控需求；后者支持PLC按需轮询单台电机的电流、温度等细节参数，适配设备运维与故障排查场景，可根据工艺需求灵活切换。

工业级设计，高可靠连续运行设备工作温度覆盖-45℃~85℃，可适应食品车间温差变化与连续生产工况；双RJ45网口内置交换机功能，支持链式组网与环网冗余，简化产线布线；CAN接口自带可配置终端电阻，通过硬件跳线即可启用，大幅简化现场调试工作。

轻量化部署，快速落地投产无需深入掌握两种协议的底层技术细节，通过可视化配置工具即可完成全部参数设置，配合TIAPortal标准化组态流程，单站部署调试仅需2小时，可大幅缩短工程实施周期，减少产线停产时间。

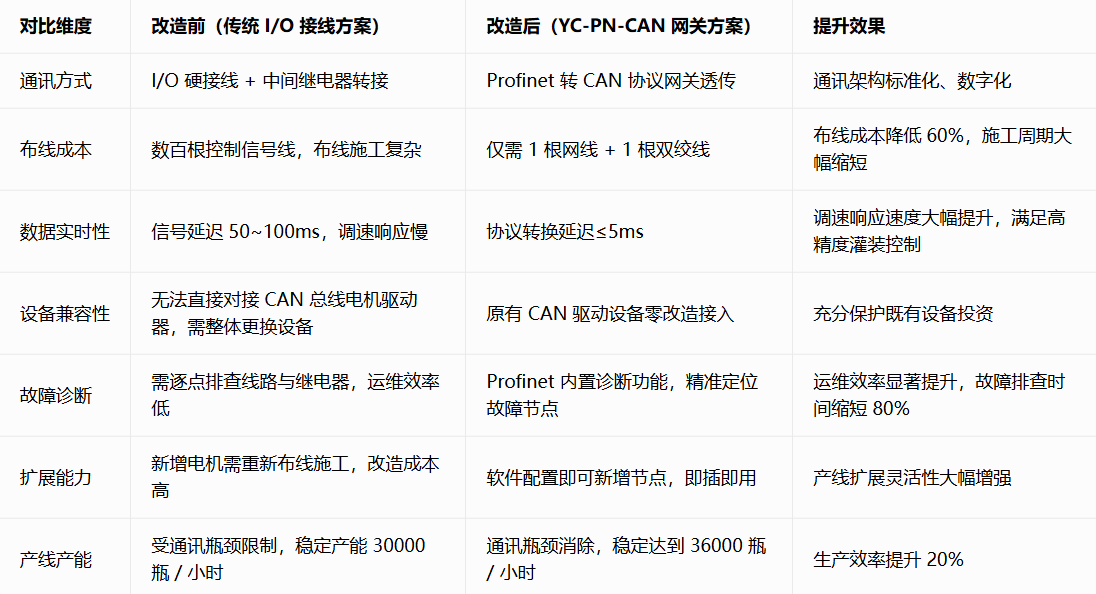

六、改造效果前后对比

七、总结与未来展望

本项目通过部署远创智控YC-PN-CAN协议转换网关，以轻量化、低成本的方式解决了食品灌装产线Profinet控制系统与CAN总线电机驱动系统的异构互通难题，既保留了原有设备的投资价值，又实现了电机设备的集中管控与数据实时互联，为食品饮料行业同类产线的数字化升级提供了可复制的标准化方案。

随着工业互联网技术的持续演进，协议转换网关正从单一的“协议翻译器”向边缘智能节点升级。未来该类设备将逐步集成轻量级边缘计算能力，在本地完成电机数据预处理、能耗统计与故障预判，减轻上位系统负载；同时向多协议融合架构发展，支持MQTT、OPCUA等云边协同协议，叠加网络安全与冗余机制，在食品、医药、物流等更多连续生产行业的电机控制场景中，发挥数据互联互通的核心枢纽作用。
