一、行业背景与项目概况

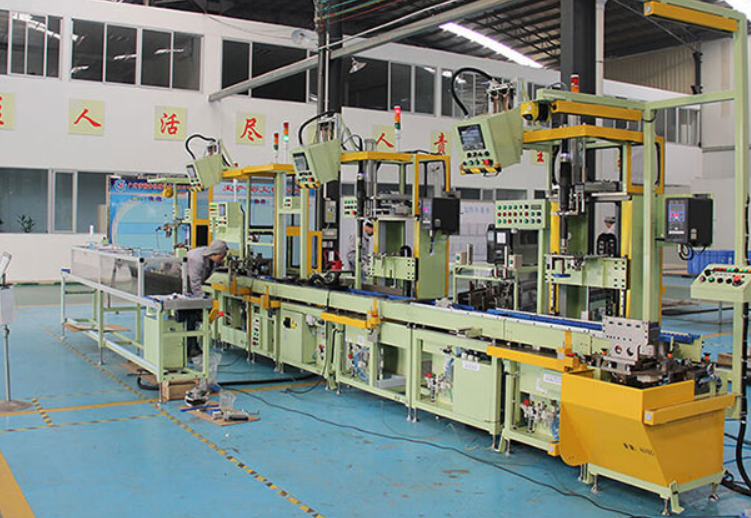

本项目为山东某工程机械企业老旧生产线非标升级改造项目，该企业专注于工程机械非标改造，为下游建筑、矿山企业提供定制化设备升级服务，本次改造对象为2条老旧装载机核心部件生产线，核心控制设备为西门子300系列PLC（CPU 317-2PN/DP）。该PLC唯一网口已被生产线数据采集终端占用，仅剩余MPI 9针DP口——MPI协议是西门子专为S7-300系列PLC设计的专用通讯协议，可同时建立多个设备连接，无需PLC内部编程即可实现数据传输，是西门子300系列PLC的核心通讯方式之一。现场已接入昆仑通态、施耐德两个品牌的网口触摸屏，均支持Modbus TCP、Profinet等协议，用于本地设定生产参数、监控设备运行状态及故障报警，实现PLC与触摸屏的本地联动，两款触摸屏凭借工业级宽温、高兼容性特点，适配车间多干扰、高粉尘的严苛工况。

项目核心需求：将生产线非标改造后的关键运行数据（部件加工精度、设备运行转速、故障代码等）实时上传至工厂MES系统，实现改造后设备的数字化管控；保留昆仑通态、施耐德两款网口触摸屏的本地操作功能，确保直通通讯互不干扰；无需修改PLC原有程序，快速部署，减少生产线停产损失；适配车间多电磁干扰、高粉尘的工业环境，保障设备长期稳定运行，契合非标改造“低成本、高效率、少改动”的核心要求。

二、项目痛点、选型与部署方案

（一）核心痛点

1. 协议不兼容，数据孤岛严重：西门子300系列PLC剩余MPI 9针DP口采用MPI协议通讯，昆仑通态、施耐德网口触摸屏通过Modbus TCP协议与PLC连接，而工厂MES系统基于TCP/IP以太网协议，三种协议底层架构差异较大，无法直接互通。MPI协议作为西门子专用协议，与两款触摸屏的Modbus TCP协议、MES系统的以太网协议无法直接适配，导致PLC采集的生产线运行数据无法自动上传，只能人工手抄记录，效率低且易出错，误差率达3.2%，无法满足非标改造后数字化管控的核心需求，制约改造项目验收。

2. 接口资源匮乏，扩展受限：PLC唯一的网口已被生产线数据采集终端占用，仅剩余的MPI 9针DP口需同时对接两款不同品牌的网口触摸屏，无多余接口连接联网设备；若更换带多网口的新型PLC，需重构控制程序、重新适配两款触摸屏及数据采集终端的通讯参数，改造成本增加约8万元，且停产改造周期超过10天，严重影响改造进度与企业生产计划，与非标改造“低成本、短周期”的需求相悖。

3. 运维效率低下，成本偏高：PLC程序调试、故障排查需工程师到现场，通过专用MPI电缆连接设备操作，单次运维耗时1.5小时以上，每月运维成本约4000元，无法实现远程快速响应，设备故障易造成生产线停机，影响改造后设备的正常交付与使用，难以满足非标改造项目的售后运维要求。

（二）选型方案

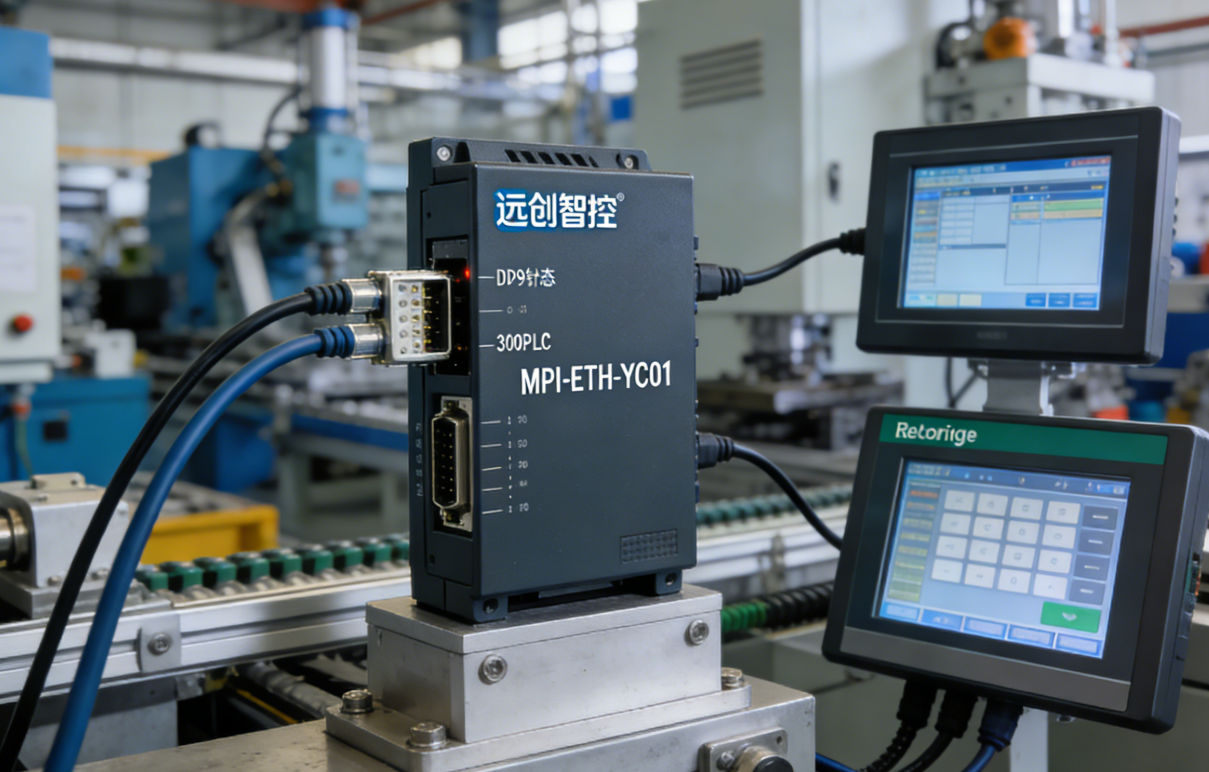

经多轮技术论证与现场测试，选型远创智控MPI-ETH-YC01以太网模块，该模块专为西门子300系列PLC设计，主打多协议直通通讯优势，完美适配现场MPI协议、多品牌网口触摸屏及网口被占用的非标改造场景，核心适配亮点如下（结合产品特性）：

1. 设计，完美兼容多品牌网口触摸屏：模块配备MPI 9针公母双接口，采用直通模式串联PLC与昆仑通态、施耐德两款网口触摸屏，不占用PLC编程口，不影响原有MPI与Modbus TCP通讯，无需修改两款触摸屏IP地址及通讯参数，实现“即插即用”，完美保留本地操作功能，同时规避PLC网口被占用的局限，精准适配多品牌触摸屏的多协议通讯需求，其扩展接口可灵活对接各类品牌触摸屏，适配非标改造的个性化需求，契合多品牌设备联动的现场场景。

2. 多协议直通转换，无缝对接上位系统：支持MPI与Modbus TCP、S7 TCP协议双向直通转换，可直接接入工厂以太网，完美兼容MES系统、WinCC等主流工控软件，实现PLC生产线运行数据上传与上位机控制指令下发的双向数据传输，彻底破解协议不兼容难题，助力非标改造项目实现数字化管控，满足项目验收要求，同时支持工控领域绝大多数SCADA软件，适配性更强，契合非标设备多品牌、多协议的改造场景。

3. 工业级可靠性，适配严苛工况：宽温设计（-40℃至+75℃），具备磁耦隔离与EMC抗干扰能力，可抵御车间电磁干扰、粉尘侵蚀，契合工业网络安全防护需求；无需外接电源，直接从PLC取电（功耗＜80mA），适配工程机械车间多干扰、高粉尘的严苛环境，MTBF（平均无故障时间）超10万小时，保障改造后生产线连续运行，同时支持固件在线升级，一次购买终身迭代，降低非标改造后的后期维护成本。

（三）部署方案

1. 硬件配置：核心硬件包括西门子300系列PLC（CPU 317-2PN/DP，网口被占用，带MPI 9针DP口）、昆仑通态TPC1561Hi网口触摸屏、施耐德HMIGXU5512网口触摸屏、远创智控MPI-ETH-YC01以太网模块、千兆工业以太网交换机、MES系统服务器（搭载生产监控与数据追溯系统）、上位监控电脑、生产线设备（装载机核心部件生产线）、数据采集终端、专用通讯线缆（MPI通讯线、网线）。

2. 部署步骤：① 断电状态下，将模块MPI公口插入PLC的MPI 9针DP口，确保接口连接牢固；② 将昆仑通态、施耐德两款网口触摸屏的通讯线接入模块的扩展接口，通过直通模式实现触摸屏与PLC的正常通讯，保留本地参数设定、故障报警功能，无需修改触摸屏原有协议参数，确保两款触摸屏通讯互不干扰；③ 用网线将模块以太网口连接至车间工业以太网交换机，并入工厂局域网，实现与MES系统、上位监控电脑的联网，确保IP地址处于同一网段，避免IP地址矛盾；④ 上电后，通过模块WEB服务器或专用配置工具配置IP地址（与MES系统同网段），完成MPI与以太网协议的直通参数设置，无需修改PLC及触摸屏程序，全程部署不超过2小时，实现不停产改造，最大限度降低生产与改造损失，波特率可在9.6Kbps~187.5Kbps之间自适应，适配不同通讯速率需求。

三、网关功能介绍

1. 多协议直通转换功能：核心实现MPI与Modbus TCP、S7 TCP协议的双向直通转换，数据传输延迟＜50ms，可同步实现PLC采集的生产线运行数据（部件加工精度、设备转速等）上传至MES系统，以及上位机下发的控制指令传输至PLC，确保数据传输精准、实时，破解不同协议无法通讯的核心痛点，支撑非标改造后数字化管控体系搭建，同时支持用户通过高级语言编程实现数据通讯，方便适配非标改造的个性化需求。

2. 多设备兼容功能：支持多主站通讯，可同时连接32台上位机或设备，完美兼容昆仑通态、施耐德等多品牌网口触摸屏及各类工控系统，支持Step7编程软件远程程序上下载，无需额外适配驱动，扩展性强，可灵活对接企业现有数字化体系，同时不影响PLC原有网口设备（数据采集终端）的正常运行，免费提供OPC服务器，支持OPC通道的SCADA与PLC通讯，适配非标改造的多设备联动需求。

3. 便捷配置与故障诊断：支持WEB服务器与专用配置工具双重配置方式，配备运行、通讯状态指示灯，可实时反馈通讯状态，便于工程师快速排查故障；支持固件在线升级，终身免费迭代，降低后期维护成本，适配企业长期智能化升级需求，可通过配置工具实现运行诊断，提升运维效率，契合非标改造项目的售后运维要求。

4. 安全与节能设计：内置数据校验与加密机制，抵御工业现场电磁干扰、雷击浪涌，结合工业网络安全防护要求，保障数据传输安全；无外接电源设计，降低故障点，节能环保，适配工业现场长期连续运行需求，MTBF超10万小时，保障改造后生产线稳定运转，提升非标改造项目的产品附加值。

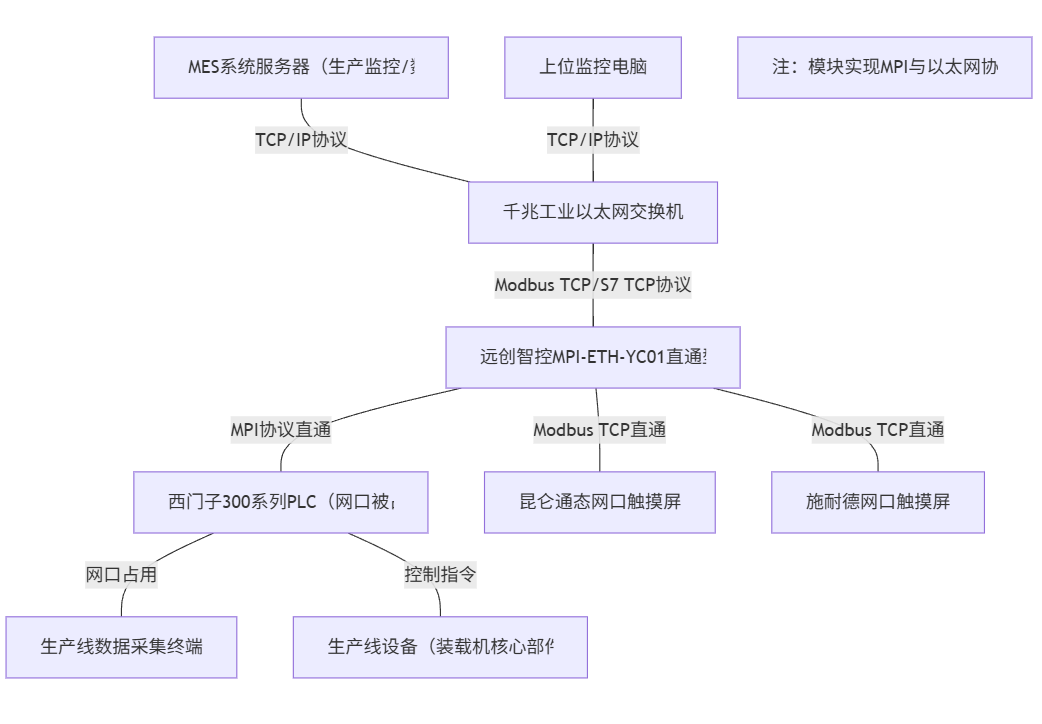

四、技术架构拓扑图

五、应用效果前后对比及产品优势

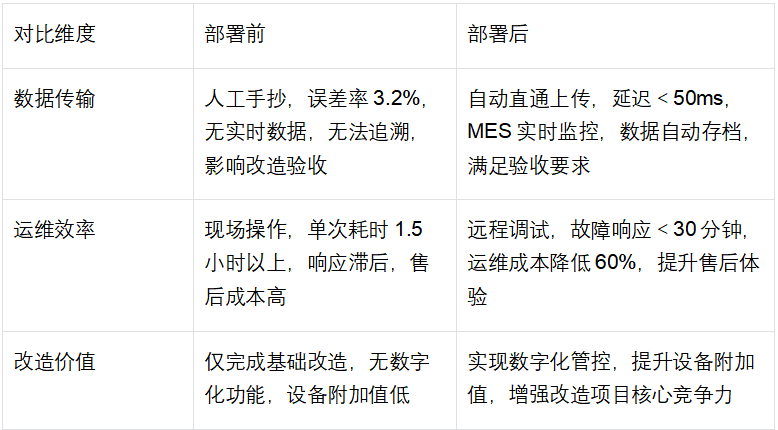

（一）应用效果对比

（二）产品优势与亮点

1. 直通核心优势，精准适配多品牌场景：区别于普通转换模块，直通模式可完美兼容昆仑通态、施耐德等多品牌网口触摸屏，无需修改原有通讯参数，专门适配西门子300系列PLC网口被占用、仅存MPI接口的非标改造场景，彻底解决协议不兼容、接口占用的痛点，精准适配工程机械非标改造“少改动、高效率”的需求，无需重构现有通讯体系，同时支持多主站通讯，可灵活扩展设备连接，适配非标改造的个性化需求。

2. 零改动部署，降本增效显著：无需修改PLC程序、无需更换多品牌触摸屏与配套设备，仅通过模块直通即可实现联网升级，避免停产损失，改造成本仅为更换PLC的6.25%，投入成本可快速回收，大幅降低企业非标改造门槛，契合非标设备改造“低成本、短周期”的核心需求，部署效率远超传统改造方式，助力企业快速完成改造项目、实现验收交付。

3. 高稳定性，工业级保障：宽温、抗干扰、无外接电源设计，适配工程机械车间多干扰、高粉尘的严苛工况，MTBF超10万小时，确保改造后生产线连续运行，减少设备故障造成的经济损失，保障改造项目的交付质量，同时具备磁耦隔离设计，进一步提升运行稳定性，降低后期售后运维成本，契合非标改造的长期使用需求。

4. 多场景适配，扩展性强：除工程机械非标改造行业外，可广泛应用于化工、电力等行业，适配各类西门子300系列PLC（网口被占用、带MPI接口）老旧设备升级，支持多设备联动与功能拓展，可灵活新增监测点位或上位设备，适配国家智能制造改造升级趋势，同时兼容主流工控软件与编程工具，适配性更广泛，可满足不同非标改造项目的个性化需求。

六、网关未来发展趋势

1. 智能化升级：结合工信部“推动端侧设备智能化升级”的要求，未来网关将集成边缘计算能力，实现本地数据预处理、异常预警与故障诊断，降低云端负载，适配更复杂的非标改造场景；同时结合AI技术，实现生产线设备运行状态预判，提升设备智能化水平，减少人工运维成本，适配非标改造行业高端化发展需求，结合EtherNet/IP等开放标准协议，提升跨平台适配能力，更好适配非标设备多品牌、多协议的特点。

2. 安全性能强化：随着工业网络安全法规的完善，网关将新增TLS加密、双向身份认证功能，防范数据泄露与网络攻击，同时支持固件签名验证，契合工业网络安全防护需求，保障工业数据传输安全，满足非标改造后关键设备的安全管控要求，适配工程机械行业严苛的安全标准。

3. 国产化替代加速：依托国产芯片技术突破，实现网关核心部件自主可控，同时支持更多工业协议（如PROFIBUS、CAN）直通转换，提升行业自主可控能力，打破国外技术垄断，降低企业非标改造设备采购成本，适配民族工业及非标设备改造产业发展趋势，推动国产以太网模块在工业非标改造领域的广泛应用。

4. 无线化拓展：集成5G、Wi-Fi 6功能，摆脱有线布线限制，提升部署灵活性，适配非标改造现场复杂布线需求与移动设备远程运维需求，同时支持多协议无线直通，进一步拓宽应用场景，助力非标改造企业实现全场景数字化覆盖，适配柔性化、个性化的非标改造趋势。

七、总结

本工程机械非标改造项目中，远创智控MPI-ETH-YC01以太网模块成功破解了西门子300系列PLC网口被占用、MPI协议与多品牌网口触摸屏及以太网协议不兼容的通讯痛点，通过高效的多协议直通转换能力，实现了PLC与MES系统、多品牌网口触摸屏的无缝联动，既满足了非标设备改造行业数字化管控、数据可追溯的核心需求，助力改造项目顺利验收，又大幅降低了改造成本与运维成本，彰显了产品的核心竞争力，为非标设备改造企业老旧PLC联网升级提供了可行方案。

该案例充分证明，串口转以太网、以太网转换器、以太网桥接器类产品是工业非标设备改造的关键载体。远创智控MPI-ETH-YC01凭借其直通兼容、零改动部署、高稳定性的优势，成为各行业西门子300系列PLC（网口被占用、带MPI接口）非标改造的优选方案，助力企业以低成本实现设备数字化升级，提升改造项目附加值与核心竞争力，推动非标设备改造行业高质量发展，契合国家智能制造改造升级的发展方向。
