一、行业背景与项目概况

本项目为江苏某机械制造企业机床非标升级改造项目，该企业专注于传统机床非标改造，为下游汽车、电子企业提供定制化机床设备，本次改造对象为3台老旧数控车床，核心控制设备为西门子200smart PLC（CPU SR40）。该PLC唯一网口已被机床主轴转速监测设备占用，仅剩余PPI 9针DP口——PPI协议是西门子专为S7-200系列PLC设计的专用主从式通信协议，无需PLC内部编程即可实现数据传输，是西门子200smart PLC的常用通讯方式。现场已接入一台施耐德HMIGXU5512网口触摸屏（支持Modbus TCP、Profinet等协议），用于本地设定机床运行参数、监控设备运行状态及故障报警，实现PLC与触摸屏的本地联动，该触摸屏凭借工业级宽温、高兼容性特点，适配机床车间严苛工况。

项目核心需求：将机床非标改造后的关键运行数据（主轴转速、切削力度、加工精度、故障代码等）实时上传至工厂MES系统，实现改造后设备的数字化管控；保留施耐德网口触摸屏的本地操作功能，确保直通通讯互不干扰；无需修改PLC原有程序，快速部署，减少机床停产损失；适配车间多电磁干扰、高粉尘的工业环境，保障设备长期稳定运行，契合非标改造“低成本、高效率、少改动”的核心要求。

二、项目痛点、选型与部署方案

（一）核心痛点

1. 协议不兼容，数据孤岛严重：西门子200smart PLC剩余PPI 9针DP口采用PPI协议通讯，施耐德网口触摸屏通过Modbus TCP协议与PLC连接，而工厂MES系统基于TCP/IP以太网协议，三种协议底层架构差异较大，无法直接互通。PPI协议作为西门子专用协议，与施耐德触摸屏的Modbus TCP协议、MES系统的以太网协议无法直接适配，导致PLC采集的机床运行数据无法自动上传，只能人工手抄记录，效率低且易出错，误差率达2.8%，无法满足非标改造后数字化管控的核心需求，制约改造项目验收。

2. 接口资源匮乏，扩展受限：PLC唯一的网口已被机床主轴转速监测设备占用，仅剩余的PPI 9针DP口用于与施耐德触摸屏通讯，无多余接口接入其他联网设备；若更换带多网口的新型PLC，需重构控制程序、重新适配施耐德触摸屏及转速监测设备的通讯参数，改造成本增加约6.5万元，且停产改造周期超过7天，严重影响改造进度与企业生产计划，与非标改造“低成本、短周期”的需求相悖。

3. 运维效率低下，成本偏高：PLC程序调试、故障排查需工程师到现场，通过专用PC/PPI电缆连接设备操作，单次运维耗时1.2小时以上，每月运维成本约3500元，无法实现远程快速响应，设备故障易造成机床停机，影响改造后设备的正常交付与使用，难以满足非标改造项目的售后运维要求。

（二）选型方案

经多轮技术论证与现场测试，选型远创智控PPI-ETH-YC01直通型以太网模块，该模块专为西门子200smart系列PLC设计，主打直通通讯优势，完美适配现场PPI协议、施耐德网口触摸屏及网口被占用的非标改造场景，核心适配亮点如下（结合产品特性）：

1. 直通型设计，完美兼容施耐德网口触摸屏：模块配备PPI 9针公母双接口，采用直通模式串联PLC与施耐德网口触摸屏，不占用PLC编程口，不影响原有PPI与Modbus TCP通讯，无需修改触摸屏IP地址及通讯参数，实现“即插即用”，完美保留本地操作功能，同时规避PLC网口被占用的局限，精准适配施耐德触摸屏的多协议通讯需求，这也是直通型模块区别于桥接型的核心优势之一，其扩展接口可灵活对接各类品牌触摸屏，适配非标改造的个性化需求。

2. 多协议直通转换，无缝对接上位系统：支持PPI与Modbus TCP、S7 TCP协议双向直通转换，可直接接入工厂以太网，完美兼容MES系统、WinCC等主流工控软件，实现PLC机床运行数据上传与上位机控制指令下发的双向数据传输，彻底破解协议不兼容难题，助力非标改造项目实现数字化管控，满足项目验收要求，同时支持工控领域绝大多数SCADA软件，适配性更强，契合非标设备多品牌、多协议的改造场景。

3. 工业级可靠性，适配严苛工况：宽温设计（-40℃至+75℃），具备磁耦隔离与EMC抗干扰能力，可抵御车间电磁干扰、粉尘侵蚀，契合工业网络安全防护需求；无需外接电源，直接从PLC取电（功耗＜80mA），适配机床车间多干扰、高粉尘的严苛环境，MTBF（平均无故障时间）超10万小时，保障改造后机床连续运行，同时支持固件在线升级，一次购买终身迭代，降低非标改造后的后期维护成本。

（三）部署方案

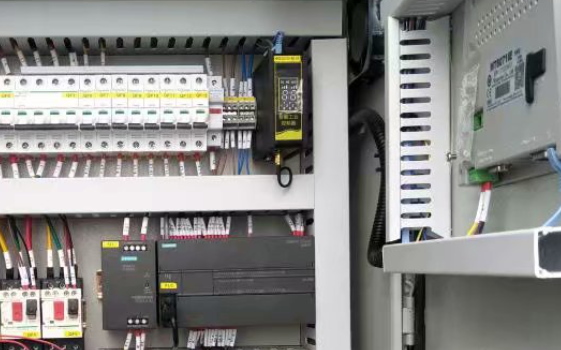

1. 硬件配置：核心硬件包括西门子200smart PLC（CPU SR40，网口被占用，带PPI 9针DP口）、施耐德HMIGXU5512网口触摸屏、远创智控PPI-ETH-YC01直通型以太网模块、千兆工业以太网交换机、MES系统服务器（搭载生产监控与数据追溯系统）、上位监控电脑、机床设备（数控车床）、主轴转速监测设备、专用通讯线缆（PPI通讯线、网线）。

2. 部署步骤：① 断电状态下，将模块PPI公口插入PLC的PPI 9针DP口，确保接口连接牢固；② 将施耐德网口触摸屏的通讯线接入模块的PPI 9针母口，通过直通模式实现触摸屏与PLC的正常通讯，保留本地参数设定、故障报警功能，无需修改触摸屏原有协议参数；③ 用网线将模块以太网口连接至车间工业以太网交换机，并入工厂局域网，实现与MES系统、上位监控电脑的联网，确保IP地址处于同一网段；④ 上电后，通过模块WEB服务器或专用配置工具配置IP地址（与MES系统同网段），完成PPI与以太网协议的直通参数设置，无需修改PLC及触摸屏程序，全程部署不超过2小时，实现不停产改造，最大限度降低生产与改造损失，波特率可在9.6Kbps~187.5Kbps之间自适应，适配不同通讯速率需求。

三、网关功能介绍

远创智控PPI-ETH-YC01直通型以太网模块，是专为西门子200smart PLC（网口被占用、仅存PPI接口）非标改造设计的串口转以太网核心设备，以直通通讯为核心，兼顾协议转换与多设备兼容，核心功能贴合机床非标改造现场需求，具体如下：

1. 多协议直通转换功能：核心实现PPI与Modbus TCP、S7 TCP协议的双向直通转换，数据传输延迟＜50ms，可同步实现PLC采集的机床运行数据（主轴转速、切削力度等）上传至MES系统，以及上位机下发的控制指令传输至PLC，确保数据传输精准、实时，破解不同协议无法通讯的核心痛点，支撑非标改造后数字化管控体系搭建，同时支持用户通过高级语言编程实现数据通讯，方便适配非标改造的个性化需求。

2. 双路通讯兼容功能：支持多主站通讯，可同时连接32台上位机或设备，完美兼容施耐德网口触摸屏及各类工控系统，支持MicroWIN编程软件远程程序上下载，无需额外适配驱动，扩展性强，可灵活对接企业现有数字化体系，同时不影响PLC原有网口设备（主轴转速监测设备）的正常运行，免费提供OPC服务器，支持OPC通道的SCADA与PLC通讯，适配非标改造的多设备联动需求。

3. 便捷配置与故障诊断：支持WEB服务器与专用配置工具双重配置方式，配备运行、通讯状态指示灯，可实时反馈通讯状态，便于工程师快速排查故障；支持固件在线升级，终身免费迭代，降低后期维护成本，适配企业长期智能化升级需求，可通过配置工具实现运行诊断，提升运维效率，契合非标改造项目的售后运维要求。

4. 安全与节能设计：内置数据校验与加密机制，抵御工业现场电磁干扰、雷击浪涌，结合工业网络安全防护要求，保障数据传输安全；无外接电源设计，降低故障点，节能环保，适配工业现场长期连续运行需求，MTBF超10万小时，保障改造后机床稳定运转，提升非标改造项目的产品附加值。

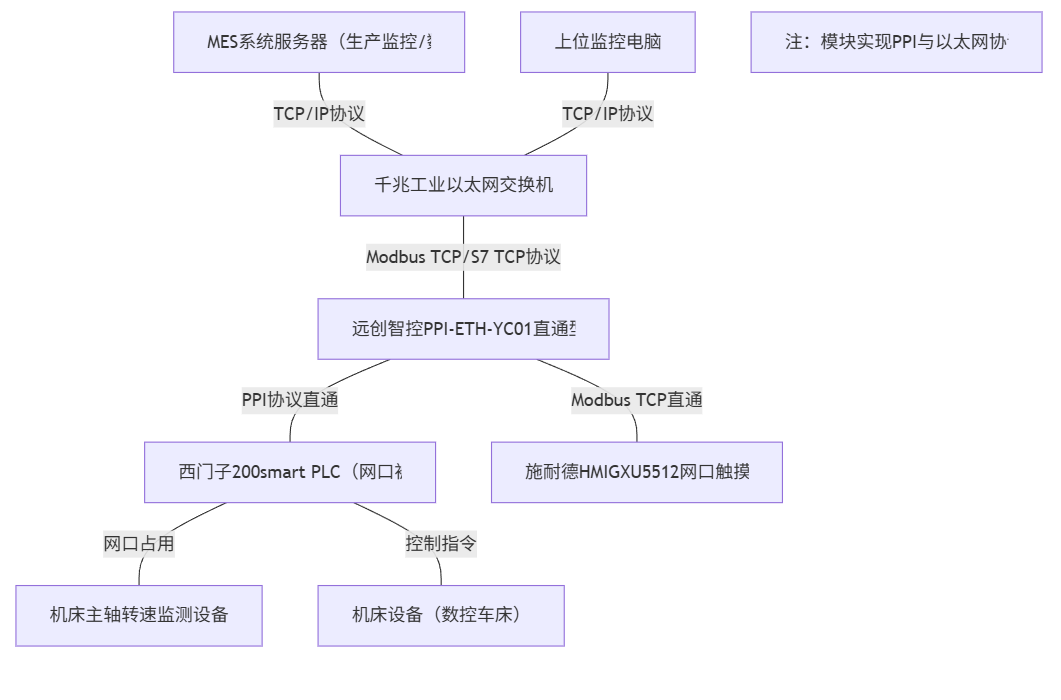

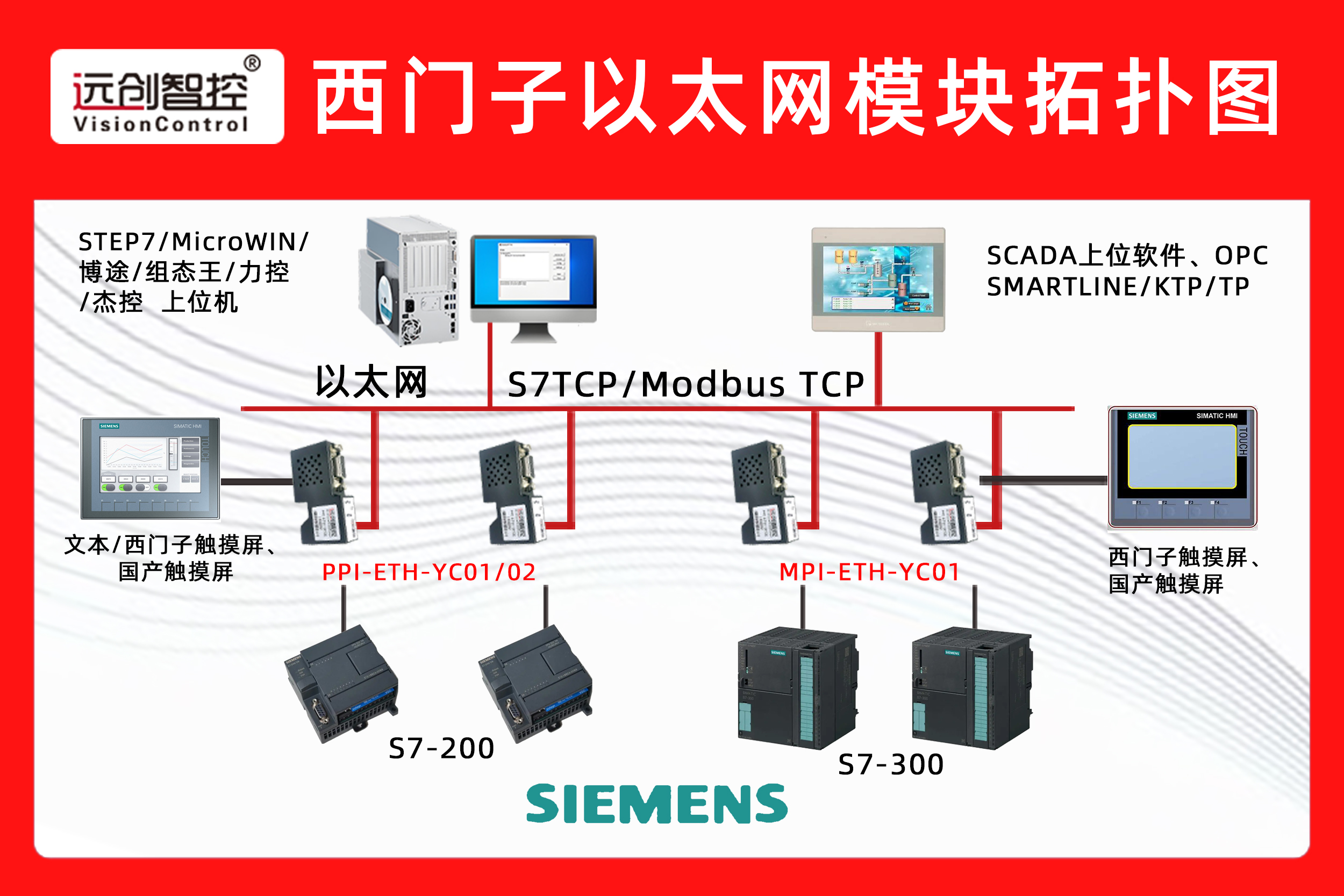

四、技术架构拓扑图

五、应用效果前后对比及产品优势

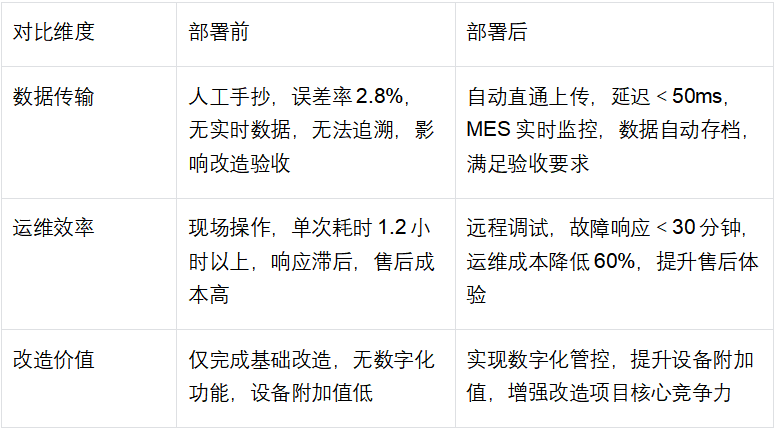

（一）应用效果对比

（二）产品优势与亮点

1. 直通核心优势，精准适配非标改造场景：区别于普通转换模块，直通模式可完美兼容施耐德网口触摸屏，无需修改原有通讯参数，专门适配西门子200smart PLC网口被占用、仅存PPI接口的非标改造场景，彻底解决协议不兼容、接口占用的痛点，精准适配机床非标改造“少改动、高效率”的需求，无需重构现有通讯体系，同时支持多主站通讯，可灵活扩展设备连接，适配非标改造的个性化需求，其扩展接口可兼容各类品牌触摸屏与通讯设备，适配性更强。

2. 零改动部署，降本增效显著：无需修改PLC程序、无需更换施耐德触摸屏与配套设备，仅通过模块直通即可实现联网升级，避免停产损失，改造成本仅为更换PLC的7.7%，投入成本可快速回收，大幅降低企业非标改造门槛，契合非标设备改造“低成本、短周期”的核心需求，部署效率远超传统改造方式，助力企业快速完成改造项目、实现验收交付。

3. 高稳定性，工业级保障：宽温、抗干扰、无外接电源设计，适配机床车间多干扰、高粉尘的严苛工况，MTBF超10万小时，确保改造后机床连续运行，减少设备故障造成的经济损失，保障改造项目的交付质量，同时具备磁耦隔离设计，进一步提升运行稳定性，降低后期售后运维成本，契合非标改造的长期使用需求。

4. 多场景适配，扩展性强：除机床非标改造行业外，可广泛应用于化工、电力等行业，适配各类西门子200smart PLC（网口被占用、带PPI接口）老旧设备升级，支持多设备联动与功能拓展，可灵活新增监测点位或上位设备，适配国家智能制造改造升级趋势，同时兼容主流工控软件与编程工具，适配性更广泛，可满足不同非标改造项目的个性化需求。

六、总结

本机床非标改造项目中，远创智控PPI-ETH-YC01直通型以太网模块成功破解了西门子200smart PLC网口被占用、PPI协议与施耐德网口触摸屏及以太网协议不兼容的通讯痛点，通过高效的多协议直通转换能力，实现了PLC与MES系统、施耐德网口触摸屏的无缝联动，既满足了非标设备改造行业数字化管控、数据可追溯的核心需求，助力改造项目顺利验收，又大幅降低了改造成本与运维成本，彰显了产品的核心竞争力，为非标设备改造企业老旧PLC联网升级提供了可行方案。

该案例充分证明，串口转以太网、以太网转换器、以太网桥接器类产品是工业非标设备改造的关键载体。远创智控PPI-ETH-YC01凭借其直通兼容、零改动部署、高稳定性的优势，成为各行业西门子200smart PLC（网口被占用、带PPI接口）非标改造的优选方案，助力企业以低成本实现设备数字化升级，提升改造项目附加值与核心竞争力，推动非标设备改造行业高质量发展，契合国家智能制造改造升级的发展方向。
