西门子S7-300转以太网通讯模块



 西门子S7系列以太网通讯处理器 《产品使用手册》扫下方二维码下载PDF文件,或长按二维码自动识别下载

西门子S7

产品简介:远创智控MPI-ETH-YC01用于西门子S7-200/SMART /S7-200/S7-300/S7-400/西门子数控840D、840DSL等PLC的以太网数据采集,非常方便构建生产管理系统。

01MPI


远创智控MPI-ETH-YC01不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC  数据监控和采集的同时,触摸屏可以通过扩展RS485口与PLC进行通讯。
远创智控MPI-ETH-YC01支持工控领域内绝大多数SCADA软件,支持西门子S7TCP以太网协议和ModbusTCP协议。

远创智控MPI-ETH-YC01安装方式:即插即用 自动识别

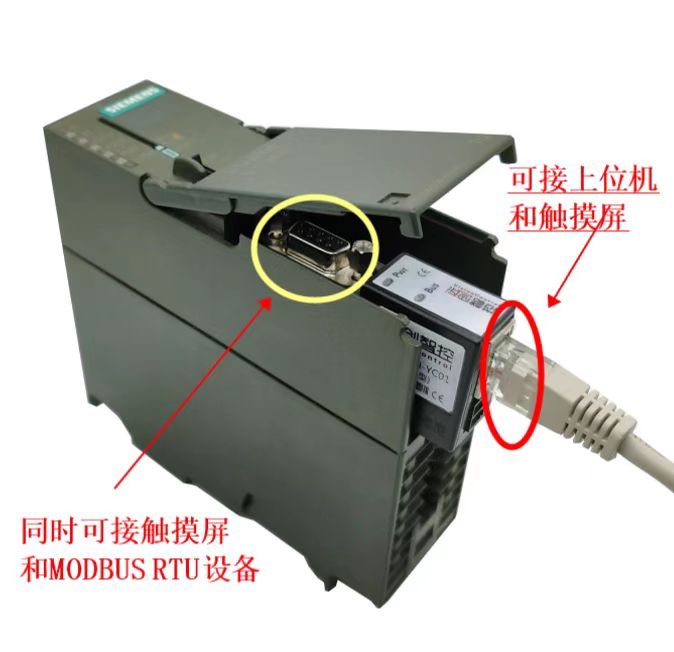

02-300安装图

远创智控MPI-ETH-YC01功能:

1、 支持多主站通讯,扩展口可以连触摸屏或其他主站。

2、 通过WEB服务器或配置诊断工具YCDevice均可对设备进行参数设置和运行诊断。

3、 波特率9.6Kbps~6Mbps自适应。

4、 直接安装在PLC的PPI/MPI/PROFIBUS通讯口上,无需外接电源。

5、 支持西门子S7以太网通讯驱动,包括MicroWIN、STEP7、博途、WinCC等。

6、 用户可以按照BCNetS7协议采用高级语言编程(如VB、VC、C#等),实现与S7-200/300/400的数据通讯,方便开发生产管理系统。

7、 免费提供BCNetS7 OPC服务器,支持OPC通道的SCADA以OPC方式与PLC进行通讯。。

8、 集成ModbusTCP服务器, Modbus数据区可自动或编辑映射至S7-200/300/400寄存器。

9、 可同时实现S7TCP连接、ModbusTCP通讯,最多支持32个上位机的连接。

10、 支持用户侧通过以太网实现固件更新,一次购买,永久升级。

远创智控MPI-ETH-YC01典型应用:

03-连接图

功能一:编程调试

ETH-YC西门子系列模块支持对 PLC 控制系统的编程调试(MicroWINSTEP7、博图软件)。调试方法详见远创智控官网



功能二:SCADA 以太网通讯

ETH-YC西门子系列模块支持和市面上几乎所有的 SCADA 监控组态软件以太网通讯,例如:WINCC、组态王、MCGS、力控、杰控、易控、INTOUCHIFIXLABVIEW 等。连接方法详见远创智控官网



功能三:OPC 通讯

ETH-YC西门子系列 OPC Server 以太网通讯,例如:KEPWARE OPCPC ACCESS OPC 等。通讯方法详见远创智控官网



功能四:触摸屏以太网通讯

ETH-YC西门子系列模块支持和市面上主流的触摸屏以太网通讯,例如:西门子 KTP/TP 系列、西门子SmartIE 系列连 S7300、威纶通、步科、昆仑通态等。通讯方法详见远创智控官网



功能五:ModbusTCP 通讯

ETH-YC西门子系列模块内部集成了 ModbusTCP 服务器功能,上位机软件(ModusTCP 客户端)可直接按照地址映射表去访问 PLC 控制系统的内部寄存器地址的数据,地址映射表可以使用默认的也可以自由定义映射关系,使得通讯变得更加灵活。通讯方法详见远创智控官网



功能六:高级语言编程

ETH-YC模块提供开放的以太网协议(TKNetS7 协议)供工程师开发通讯程序软件使用。使用方法详见远创智控官网



功能七:PLC 数据交换

ETH-YC模块(仅ETH-YC(高级版)支持该功能,ETH-YC(基本版)不支持)支持与西门子 S7-1200S7-1500SMART 200PLC 实现交换数据。使用方法详见远创智控官网



功能八:Modbus 通讯

ETH-YC 模块(仅 ETH-YCPlus 桥接型支持该功能支持 Modbus 功能,可作为 Modbus 主站或者 Modbus从站,实现 PLC 与其他 Modbus 设备的通讯。使用方法详见远创智控官网

远创智控MPI-ETH-YC01技术参数:

产品型号MPI-ETH-YC01
描述西门子S7-200/300/400以太网通讯处理器
颜色金属黑
状态显示Pwr, Bus
以太网接口Link/Active指示灯,线序自适应
接口类型RJ45母插座
传输速率10/100Mbps
协议支持西门子S7TCP、ModbusTCP. OPC、TCP/IP协议开放
TCP连接数最大32
S7接口RS485
接口类型DSUB九针公
传输速率9.6K、19.2K、187.5K、500K、1.5M、3M、6Mbps,波特率自适应
协议支持PPI/MPI从/MPI主从/PROFIBUS
人机接口RS485
接口类型DSUB九针母
传输速率9.6K、19.2K、187.5K、500K、1.5M、3M、6Mbps
协议支持S7多主站协议
人机类型西门子、MCGS、威纶、台达、歩科等
编程软件MicroWIN、STEP7、博途
组态软件WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等
OPC软件KepWare OPC、NetS7 OPC
诊断和参数设置工 具IE浏览器,默认192.168.1.188、CHDevice
供电方式PLC通讯口直接取电
电压类型24VDC/100mA
工作温度0~60"C
工作湿度95%非凝露
安装方式即插即用
电磁兼容性2014/30/EU
认证CE认证
尺寸(L*W*H)65*30*17mm
重量60g
