一、项目背景

随着工业数字化转型的不断深入，企业对现场设备数据的实时采集、远程传输与集中管理提出了更高要求。特别是在分布式控制系统中，如何实现本地与远程系统之间的数据互通，成为构建高效、智能、可视化管控平台的关键环节。

本案例聚焦于某大型制造企业的数据库集中监控项目，旨在通过部署工业智能网关，实现两台上位机之间的数据双向收发与同步，并构建统一的远程数据管理平台。项目选用远创智控品牌的YC-GR90-S工业智能网关作为核心通信枢纽，结合本地数据库系统与远程云平台，成功打通现场设备与管理层之间的数据壁垒，显著提升了系统响应速度与运维效率。

二、项目需求

该企业拥有多个生产车间，现场设备种类繁多，涵盖PLC、变频器、智能仪表等，数据量庞大且分布广泛。为实现对设备运行状态的集中监控与历史数据分析，企业提出以下需求：

1. 实现本地数据库对现场设备数据的实时采集与存储；

2. 建立远程监控中心，支持数据可视化展示与远程控制；

3. 保证两台上位机之间的数据同步与双向通信；

4. 系统需具备良好的扩展性与稳定性，支持后续接入更多设备；

5. 所有通信过程需具备加密机制，确保数据安全。

三、系统架构设计

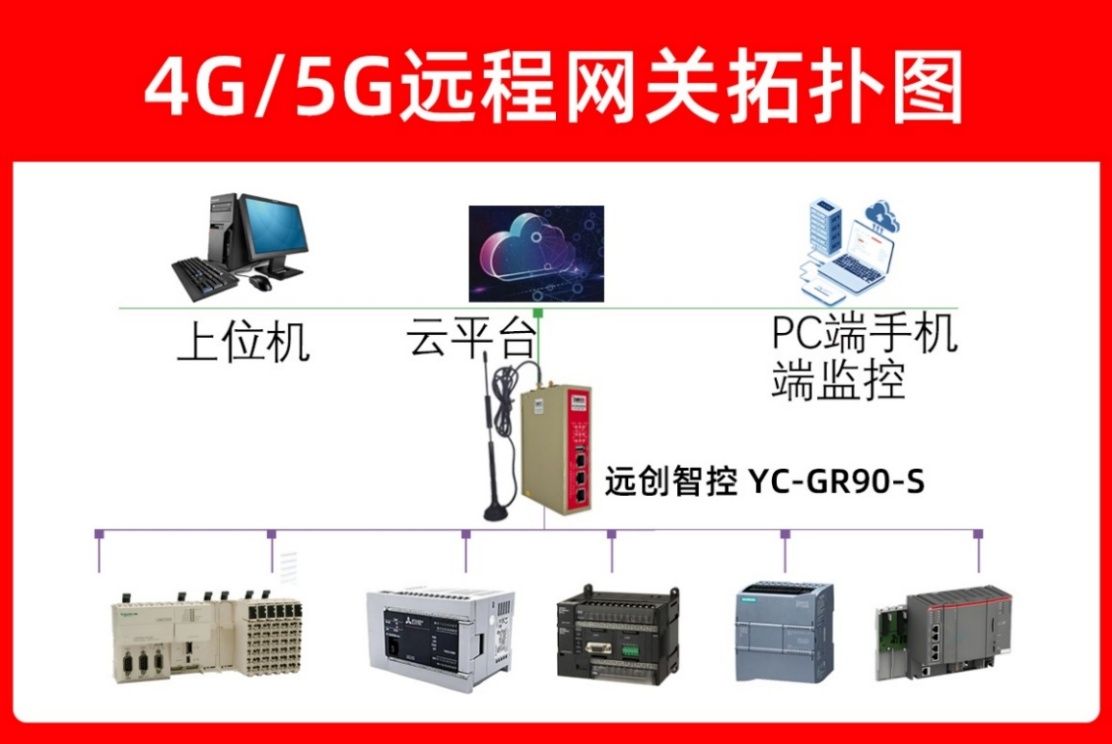

本系统采用“本地+远程”双上位机架构，结合YC-GR90-S无线数传通讯模块，构建如下三层架构：

1. 设备层

包括现场各类工业设备，如：

· 西门子 S7-1200 PLC（用于控制生产线）

· 欧姆龙 E5CC 温控器（用于温度采集）

· 施耐德 PM5350 电力仪表（用于能耗监测）

所有设备通过RS485或以太网方式接入YC-GR90-S无线数传模块。

2. 通信层

远创智控YC-GR90-S 工业智能网关作为核心通信设备，承担以下功能：

· 多协议数据采集（支持Modbus RTU/TCP、S7、OPC UA等）；

· 本地数据缓存与边缘计算；

· 数据加密上传至远程云平台；

· 提供本地接口供近端上位机访问；

· 支持断网续传、远程维护、VPN加密通道等功能。

3. 应用层

· 近端上位机：部署于现场控制室，运行组态王（KingView）软件，连接YC-GR90-S网关，实现对现场设备的实时监控与数据录入本地数据库（SQL Server）。

· 远端上位机：部署于企业总部监控中心，安装远程监控客户端，通过MQTT协议从云平台获取数据，实现远程可视化展示、报警管理与数据分析。

四、设备连接与配置

1. 硬件连接

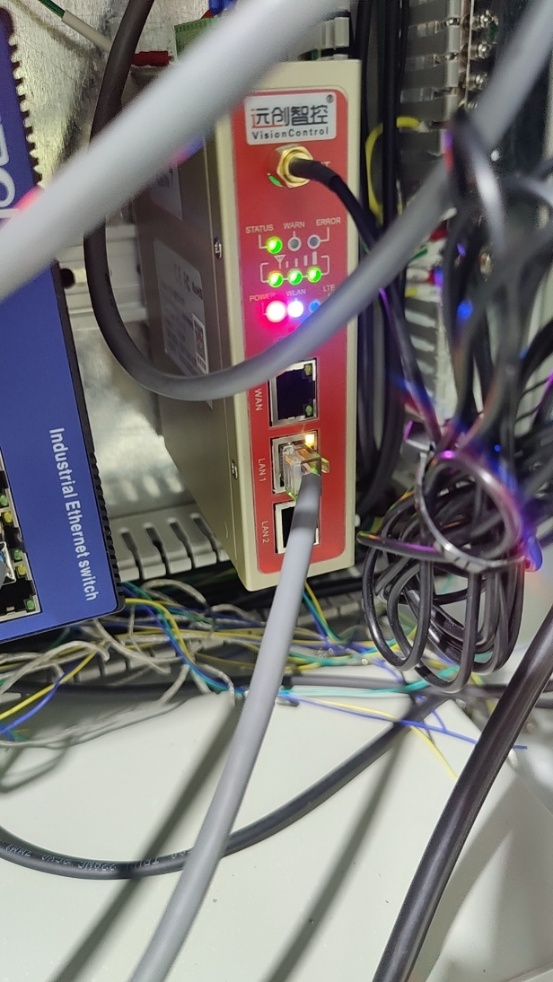

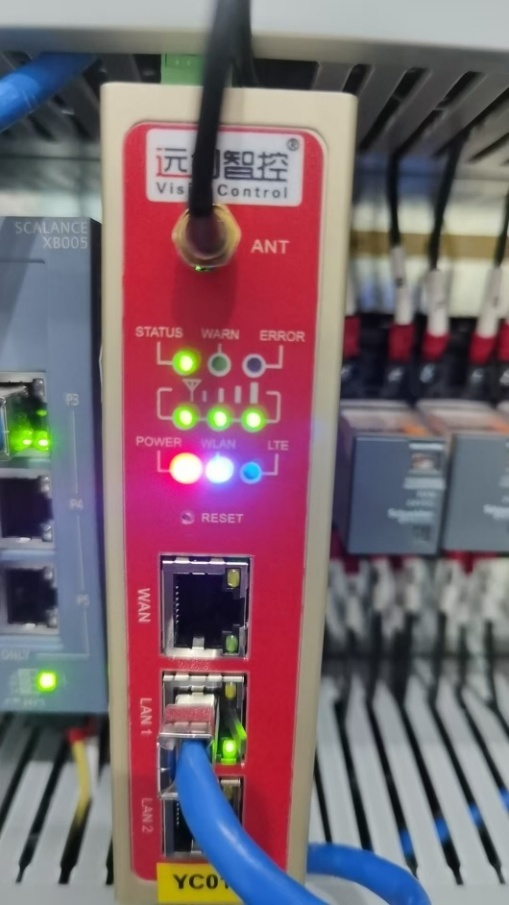

· YC-GR90-S物联网网关通过以太网口连接至现场交换机，与西门子PLC进行S7协议通信；

· 通过RS485接口连接欧姆龙温控器与施耐德仪表，采用Modbus RTU协议；

· 网关通过4G模块接入互联网，注册至远程MQTT云平台；

· 近端上位机通过以太网与网关直连，远端上位机通过云平台中转访问数据。

2. 网关配置

使用YC-GR90-S智能网关自带的Web配置界面，完成以下设置：

· 配置设备通信参数（波特率、数据位、站号等）；

· 设置数据采集周期（1秒/次）；

· 配置MQTT服务器地址、Topic、QoS等级；

· 启用TLS加密，确保数据传输安全；

· 设置本地缓存策略，支持断网续传；

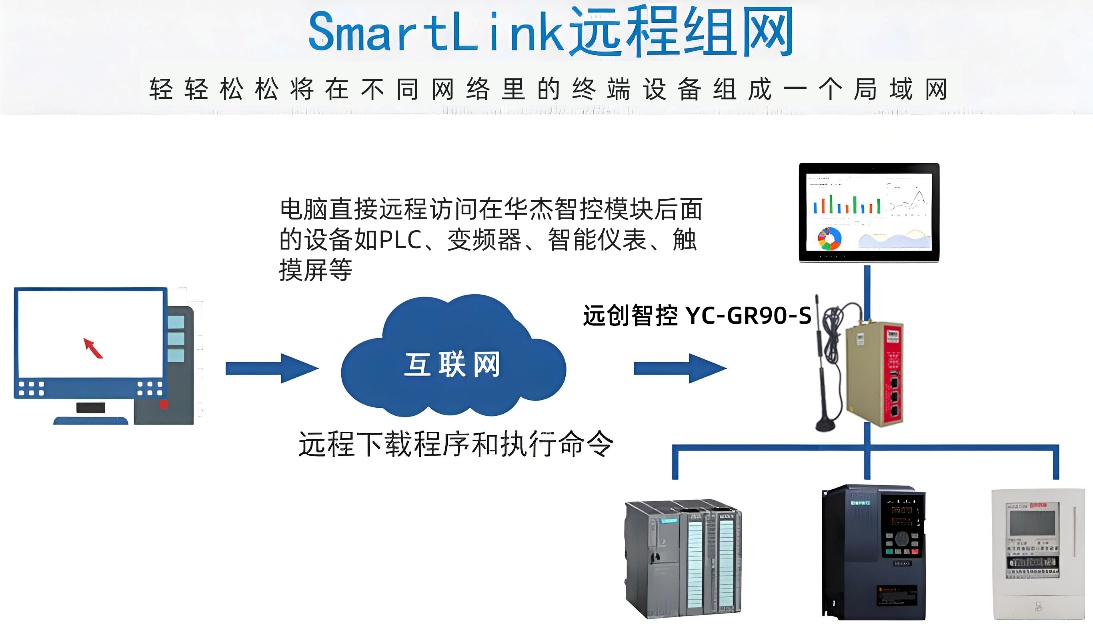

· 开启远程维护功能，支持远程升级与调试。

3. 上位机配置

· 近端上位机：

o 安装组态王软件，配置OPC驱动连接YC-GR90-S；

o 创建数据库表格，实时写入设备数据；

o 设置报警阈值，触发本地声光报警；

o 通过网关提供的API接口，向远端发送控制指令。

· 远端上位机：

o 安装MQTT客户端，订阅云平台Topic；

o 使用图形化界面展示实时数据与历史曲线；

o 接收近端发送的控制指令并反馈执行结果；

o 支持远程下发参数修改指令，经云平台转发至网关执行。

五、数据流程与通信机制

1. 数据采集流程

· YC-GR90-S网关周期性采集现场设备数据；

· 数据经边缘计算预处理后，分别发送至：

o 本地数据库（通过近端上位机）；

o 远程MQTT平台（通过4G网络）；

2. 双向通信机制

· 近端 → 远端：

o 近端上位机将关键报警信息写入数据库；

o 同时通过网关API接口将数据标记为“需同步”；

o 网关将该数据打包为MQTT消息，发送至云平台；

o 远端上位机接收后解析并展示。

· 远端 → 近端：

o 远端操作人员通过界面对某设备下发控制指令；

o 指令经云平台转发至YC-GR90-S；

o 网关解析后通过Modbus/S7协议写入设备；

o 同时将执行结果返回远端，并同步写入本地数据库。

六、应用效果

系统上线运行后，取得显著成效：

· 数据实时性强：采集周期1秒，平台延迟<2秒；

· 通信稳定可靠：支持断网续传与自动重连，3个月内零丢包；

· 运维效率提升：远程故障诊断与程序升级，减少现场维护频次70%；

· 数据管理规范：本地+云端双备份，支持历史追溯与报表导出；

· 系统扩展性强：后续新增设备仅需在网关配置，无需修改平台架构。

七、总结

本案例充分展示了远创智控YC-GR90-S 工业智能网关在复杂工业场景下的强大适应能力与通信协调能力。通过其多协议支持、边缘计算、远程维护与加密传输等功能，成功实现了两台上位机之间的数据双向交互与远程协同管理，为企业的数字化转型提供了坚实的技术支撑。

· （具体内容配置过程及其他相关咨询可联系杨工。）
