大家好，今天我们来聊一款令人兴奋的产品——远创智控YC-PN-EIP！它是一款自主研发的 PROFINET 从站功能的通讯网关，可以将 PROFINET网络和ETHERNET/IP 网络连接起来，实现数据传输和交换。但这只是它的基础功能，它还有哪些厉害的地方呢？让我们一起来了解一下吧！

首先，YC-PN-EIP可以作为 PROFINET 网络的 Device 设备，支持 100BASE-TX，具有 MDI/MDIX 自检测功能，并且还集成了以太网交换机，可以组成链式网络，支持环网冗余。这样，它就可以很好地适应 PROFINET V2.3 协议，采用实时通讯功能，符合相关的工业通信网络现场总线规范。

1.1配置网关的 ETHERNET/IP 地

1, 打开 GW Modbus 软件

2， 点击“连接从站”按钮，连接成功后其他按钮会变成可以点击的状态：

3，  点击“读取配置”按钮后，显示网关目前的实际 IP 地址：

4， 填写用户需要的 IP 地址和子网掩码，点击“写入配置”按钮：

5， 写入成功后，会弹出 OK 的对话框。

6， 设置完毕后，重新给网关供电。

1.2    配置网关的 ETHERNET/IP 从站

1.2.1   使用 AB 系统的配置方法

7，  加载 EDS 文件

8， 新建工程：运行 RSLogix 5000 程序，选择菜单 File->New，弹出对话框：

9，  下图举例设置了 20 字节的输入数据和 20 字节的输出数据：

10，        点击 OK 操作完毕后，可以看到在项目中已经添加了网关：

11，        设置工程路径：点击菜单 Communications->Who Active，在扫描到的设备中，选择 00，CompactLogix Processor，eip 选项，点击右下角的 Set Project Path。然后点击 Close，完成设置。

12，        点击菜单 Communications->Download，下载工程到 PLC中：

下载完毕后，网关的 FAL 指示灯灭，OK 指示灯亮，表示 ETHERNET/IP 已经通讯成功。

在线监视数据：点击菜单 Communications->Upload，在下图中点击 Upload，直至上传完成。

 点击“Controller Tags”，在弹出的画面中可以检测到网关上传的数据：

1.3    配置网关的 PROFINET 从站

13，         在博途中新建一个项目，通过“选项”——“管理通用站描述文件”添加网关的 GSD 文件。

14，选择 GSD 文件所在的目录，点击安装：

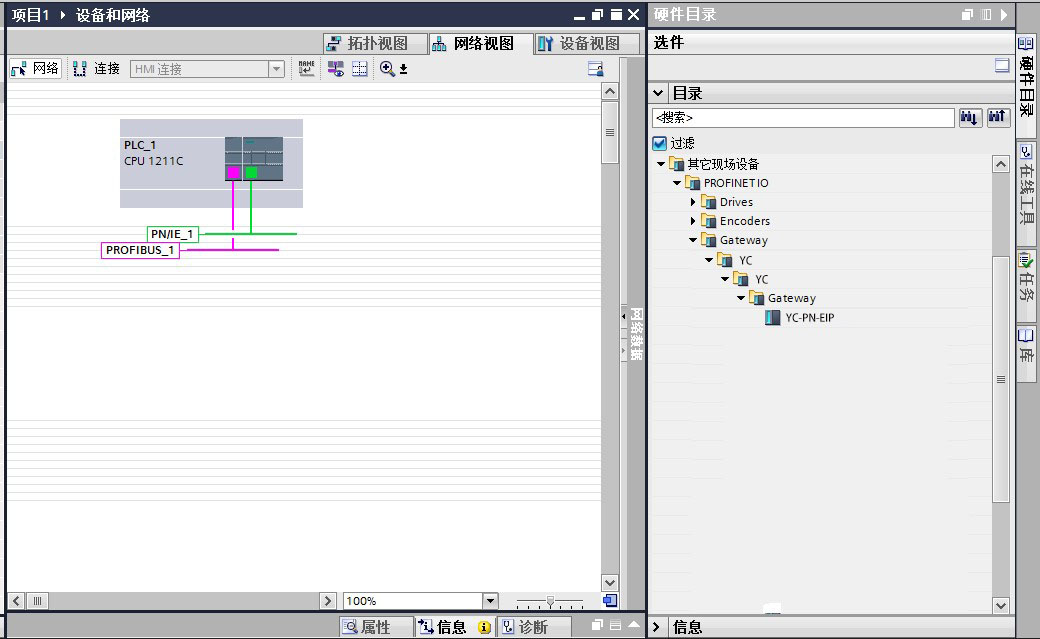

15，        在“设备和网络”中添加网关

16，        给网关分配 PLC，构建 Profinet 链接

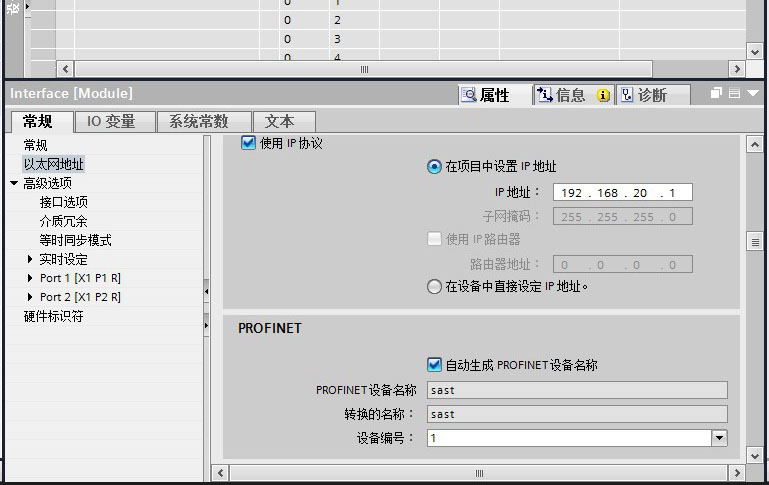

17，        双击网关的图标，进入设备视图，设置网关的 IP 地址、子网掩码、设备名称。

 18，        在线访问----修改实际 PLC 和网关的 IP 地址和名称（IP 地址要和实际的 PLC地址在同一网段，名称要和网关一致）

19，   配置读写数据

 20，        将程序编译下载即可实现 S7-1200 读写网关的数据。

此外，YC-PN-EIP 还可以连接到 ETHERNET/IP 总线中作为从站使用，进一步拓展了其应用场景。通过这个功能，它可以在不同的网络之间实现快速高效的数据传输，提高了工业自动化的效率和可靠性。

你觉得远创智控YC-PN-EIP是一个很酷的产品吗？如果你有什么看法或者想法，欢迎在评论区留言！同时，也请点赞和分享这个文章，让更多的人了解这个令人惊叹的产品吧！
