一、行业背景与项目痛点

在化工制药自动化行业，化工成套生产装置项目大量使用西门子PLC作为核心控制器，现场分布大量温度、压力、流量、液位类智能仪表，绝大多数智能仪表采用ModbusTCP通讯协议。控制层西门子S71500PLC使用Profinet总线，两类设备协议体系完全独立，协议异构造成设备无法直接互通。

如果直接在PLC内编写ModbusTCP通讯程序，需要调用通讯功能块，编写大量寄存器解析代码，对编程人员技术要求高。化工现场仪表数量多，寄存器点位繁杂，容易出现读写超时、数据抖动、通讯中断等问题；后期新增、更换仪表时，需要修改PLC程序，存在生产停机风险。在此背景下，部署Profinet转ModbusTCP协议转换网关，实现Profinet总线与ModbusTCP智能仪表双向数据交互，成为化工成套装置项目的优选方案。

二、项目概况

本案例为化工制药成套生产装置项目，系统主控单元为西门子S71500PLC，作为Profinet主站，负责整套装置的工艺逻辑联锁、设备控制以及和上位SCADA监控系统的数据交互。现场配套多台ModbusTCP协议智能仪表，包含流量仪表、压力变送器、液位计、温度采集仪表。项目目标：采用远创智控YCTCPPN Profinet转ModbusTCP协议转换网关，完成Profinet侧与ModbusTCP侧双向数据传输。PLC下发参数设定指令至各类智能仪表，同时采集仪表的实时工艺参数、故障代码，实现整套化工装置工艺数据集中监控。

三、网关选型与部署方案

1、网关选型

项目选用远创智控YC-TCP-PN Profinet转ModbusTCP协议转换网关，网关作为Profinet从站接入S7-1500的Profinet总线网络；网关同时充当ModbusTCP客户端，轮询现场多台ModbusTCP智能仪表，完成协议解析与数据映射，无需PLC开发复杂Modbus通讯逻辑。

2、系统网络拓扑

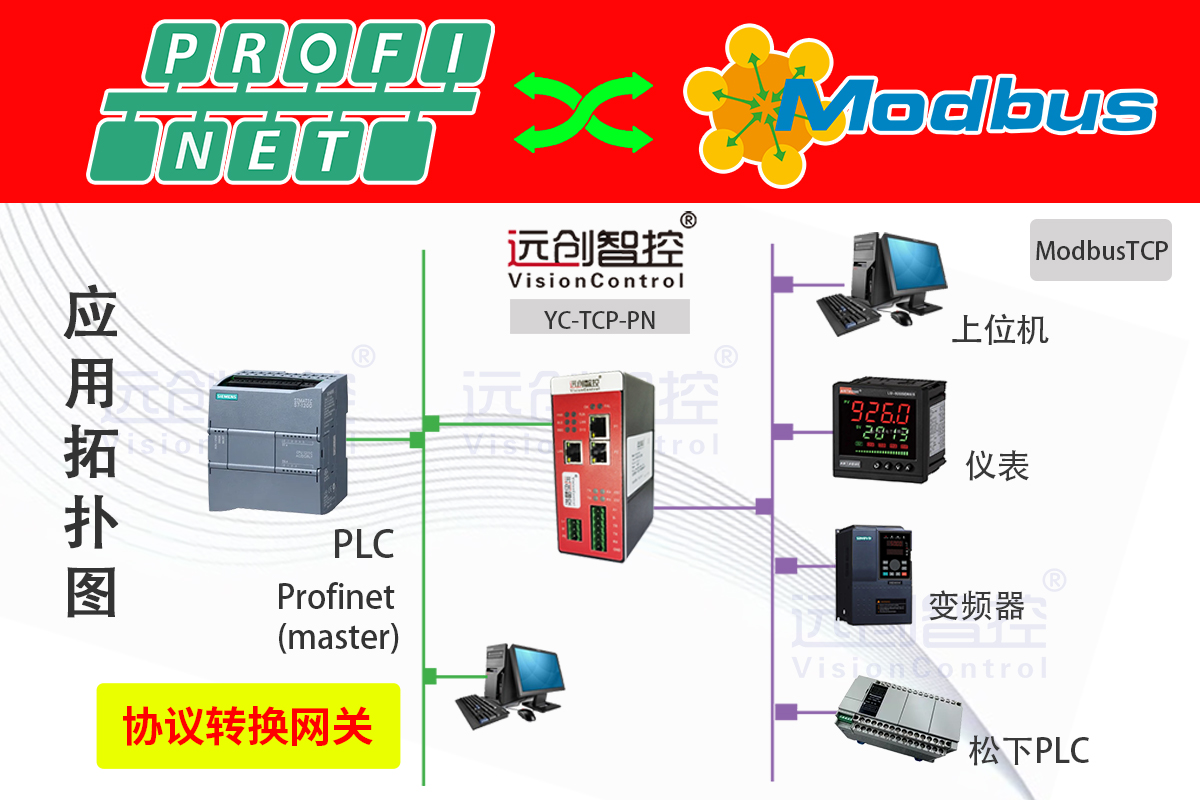

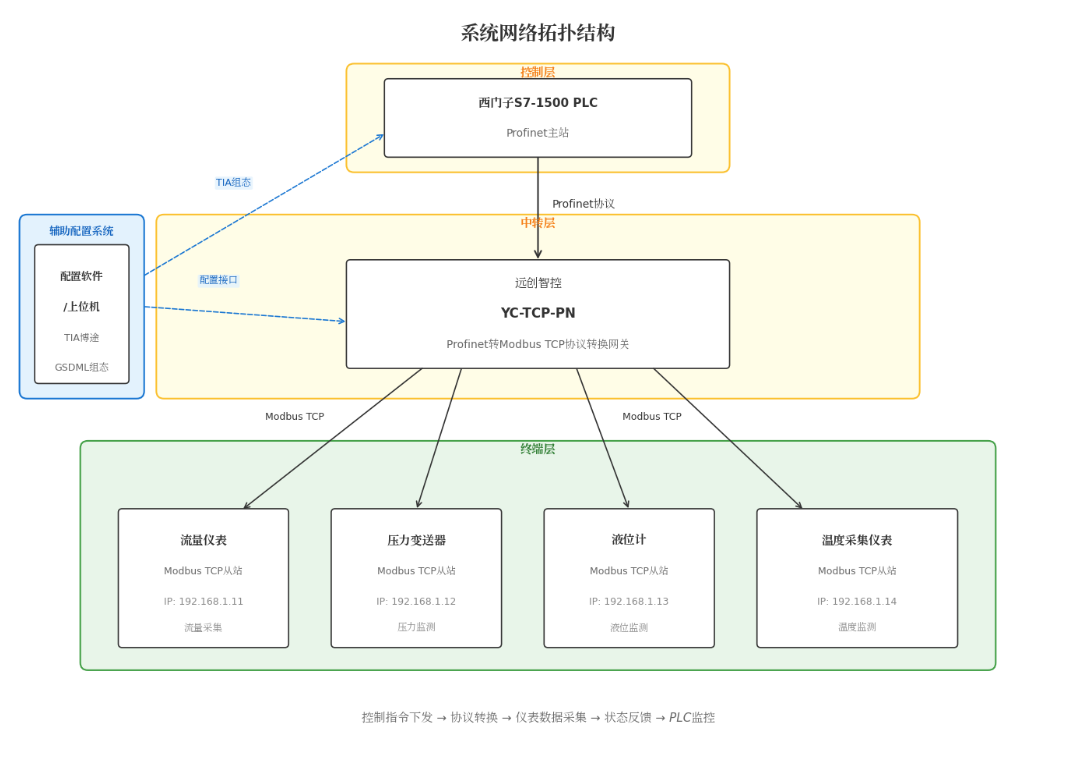

3、现场部署实施

将远创智控Profinet转ModbusTCP协议转换网关接入Profinet网络，TIA博途导入GSDML文件，配置网关ProfinetIO输入输出区域；

设置网关IP和现场智能仪表处于同一网段，在网关配置软件内配置各个仪表从站地址、读写寄存器，建立Modbus寄存器与ProfinetIO的映射关系；

配置下载至网关，西门子1500PLC只需要读写网关IO地址，即可完成仪表参数设置和工艺数据采集，无需编写Modbus通讯功能块。

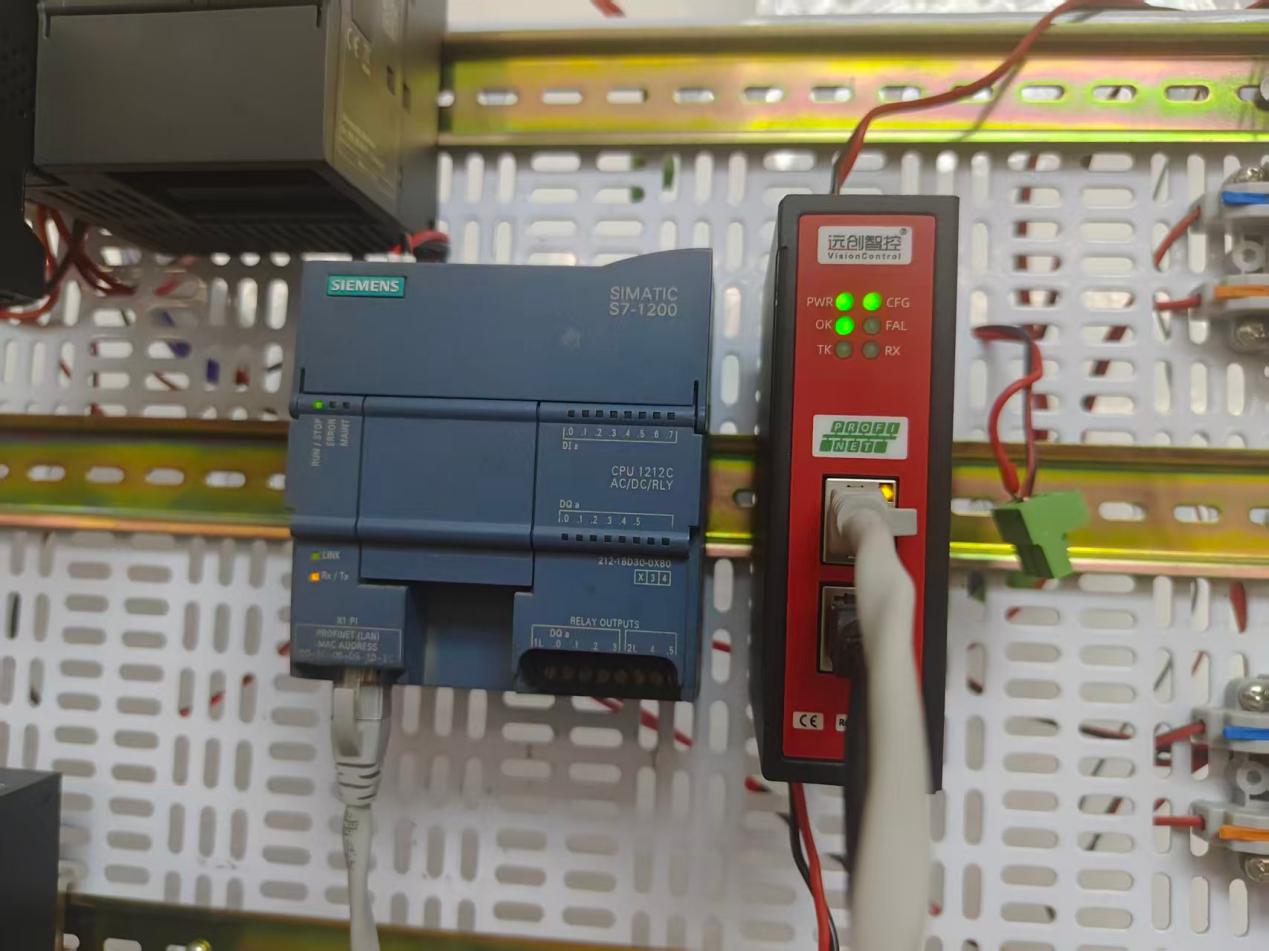

四、网关功能及产品亮点

远创智控YC-TCP-PN Profinet转ModbusTCP协议转换网关专为工业异构协议互联开发。网关实现Profinet与ModbusTCP双向透明互转，全部映射工作由配置软件完成，大幅削减PLC编程工作量；支持多台ModbusTCP仪表同时轮询，适配化工项目多仪表点位需求。具备工业级宽温、抗电磁干扰能力，适配化工车间复杂工况；内置完善故障诊断机制，当仪表断线、通讯异常时，故障字上传至PLC，方便工程师快速定位故障；支持大数据量IO交互，兼容主流智能仪表，调试简单，缩短项目现场工期。

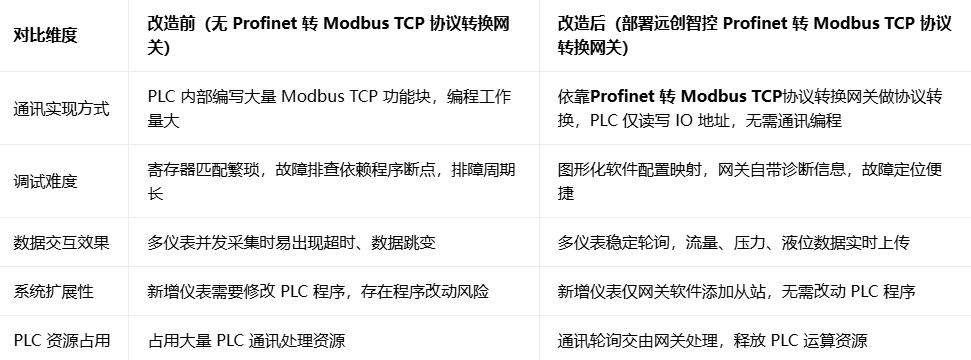

五、应用效果前后对比

六、网关未来发展趋势

随着流程工业数字化升级，Profinet转ModbusTCP协议转换网关不再局限于单纯协议转发。未来网关将向边缘预处理方向演进，可在网关本地完成数据过滤、量程换算、简单报警判断；支持网页免工具配置，降低现场调试门槛；增加网络安全防护，适配化工等高危行业网络规范；兼容更多混合协议，同时对接SCADA、MES系统。协议转换网关作为异构设备的桥梁，在化工制药、水处理、冶金等流程工业项目会得到大规模普及。

七、案例总结

化工制药成套生产装置项目，通过远创智控YC-TCP-PN Profinet转ModbusTCP协议转换网关，打通西门子S71500的Profinet总线与ModbusTCP智能仪表之间通讯壁垒，实现工艺参数双向稳定交互，降低开发调试难度，保障化工装置稳定运行。本方案可作为化工制药成套装置项目的经典应用，也可复制应用于污水处理、食品加工等大量搭载ModbusTCP智能仪表的自动化项目
