案例简介：

本案例为远创智控Modbus转Profinet网关（YC-MDPN-001）将ABB变频器接入西门子1200PLC。

网关功能参数如下图

工具/原料

Modbus转Profinet网关YC-MDPN-001一台

西门子1200PLC一台

ABB变频器一台

博途软件一套

配置方法：
第一步：打开博图，新建项目并添加gsd文件。

第二步：建立profinet连接，设定Modbus转Profinet网关的IP地址和设备名称，IP要和Modbus转Profinet网关保持在同一个网段。

第三步：进入Modbus转Profinet网关设备视图选择输入输出的总数据长度，

第四步：从右侧硬件目录中添加所选长度（远创智控Modbus转Profinet网关）。

第五步：下载配置到PLC，打开远创智控Modbus转Profinet网关YC-MDPN-001配置软件进行Modbus参数配置，点击红圈中的新建，选择PN2MM。

第六步：设置Modbus转Profinet网关（YC-MDPN-001）的IP地址和设备名称，要和PLC组态保持一致。


第七步：设置Modbus转Profinet网关（YC-MDPN-001）的485参数波特率，数据位，奇偶校验要和从站要保持一致。

第八步：响应等待和轮询延时需要根据从站设备调整时间间隔，如果从站回复速度慢则将响应等待时间调大，如果从站回复后要求等待一段时间再接收下条命令，那么需将Modbus转Profinet网关轮询延时调大。

在Modbus RTU上右键选择插入，在下级菜单中点击Node填写从站站号。

第九步：继续右键点击插入，

第十步：根据不同需求选择Modbus转Profinet网关所需功能，


第十一步：根据ABB变频器手册描述，记录下所需参数，

第十二步：参数设置本

例中485参数设置为：
波特率：9600 数据位：8 校验位：无校验 停止位：2
设置变频器由modbus控制启停，给定速度，根据范例报文显示，站号为2，使用06功能码（单寄存器写入）寄存器地址为0（注意：有些设备寄存器地址起始地址不为0，那么则需要对地址进行偏移）。

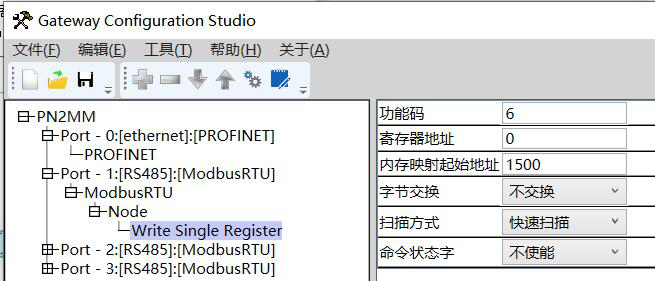

第十三步：先选择写单寄存器，

第十四步：内存映射地址对应PLC中Q地址的起始地址本例中为QB64，Modbus转Profinet网关下载配置后连接PLC与从站设备，对PLC地址中的QW分别写入1142 1143 1151（十进制）控制变频器起停。

案例总结：

以上内容为远创智控Modbus转Profinet网关YC-MDPN-001连接ABB变频器将其接入西门子1200OPLC的配置方法。如果有技术问题可以随时联系远创智控，协助解答。

注意事项：

1、注意：有些设备数据高低字节会交换，可根据需要选择字节交换功能；

2、Modbus转Profinet 远创智控YC-MDPN-001网关是针对Modbus标准协议，如果是自由协议，请联系我们协助解答；
