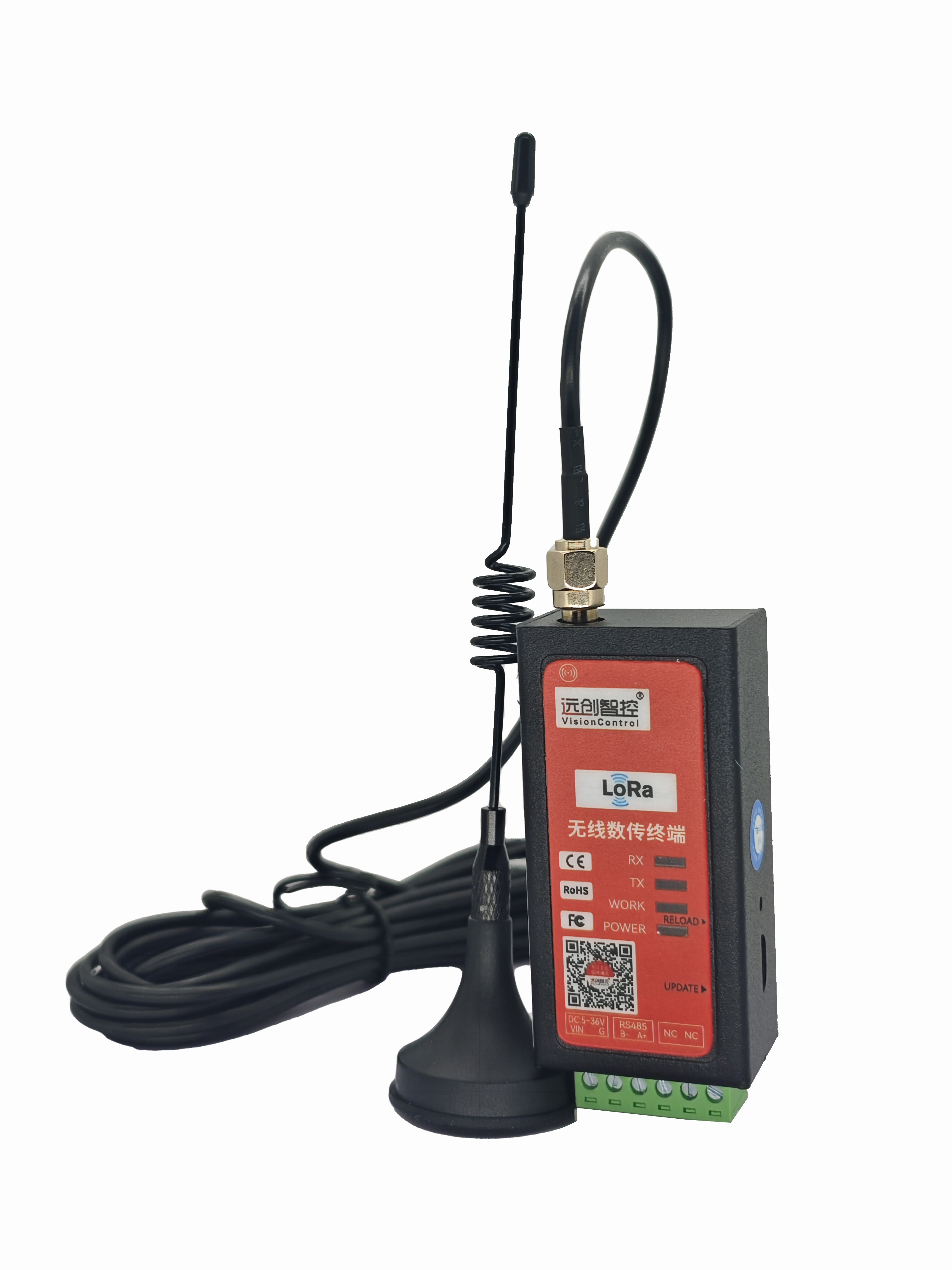

485无线透传模块RS232/485-L0RA-T

产品功能

远创智控RS232/485-LORA-T依托 SX1268、LLCC68 LoRa 射频芯片，集成多样化通讯与运维功能，满足工业现场远距离无线数据传输需求。通讯接口同时搭载 RS232与RS485双串口，支持 1200~115200bps 多档波特率，内置 512Byte 串口缓存，采用时间分包与定长分包结合机制，保障数据稳定收发，适配 PLC、传感器、仪表等各类串口设备对接。无线层面采用 LoRa 扩频调制，搭配 FEC 前向纠错算法，支持 0.3~76.8kbps 可调空中速率，发射功率 10~22dBm 可自定义，空旷环境最远通讯距离可达 3500 米；覆盖 410-510MHz ISM 免执照频段，支持自由切换收发频率，配合 RSSI 噪声检测、信道接收过滤、信道避让功能，发送前自动检测信道占用，有效规避同频干扰，降低丢包与误码问题。

设备提供五种工作模式，适配不同组网场景：默认透传模式实现串口数据无协议转发，支持一对多通讯；定点模式可指定目标设备点对点传输，支持广播群发；主从模式搭建一主多从采集网络，主机定向下发指令、从机独立回传数据；中继组网模式通过多级中继扩展传输距离，划分网络 ID 实现跨网段数据转发；AT 指令模式支持全参数读写配置，配套完整 AT 指令集，可修改串口、无线、组网、保活全部参数，修改后支持参数掉电保存，断电重启配置不丢失。

设备自带实用运维辅助功能，支持自定义 HEX 格式轮询指令，可配置 CRC 校验自动追加，定时主动下发采集指令，减轻上位机负载；搭载软硬件双看门狗与业务保活机制，可设置定时重启、串口无数据超时重启、无线无信号超时重启，无人值守场景自动恢复异常。硬件支持长按按键恢复出厂、Micro USB 接口在线升级固件，四路状态指示灯直观显示电源、运行、收发数据状态，快速排查通讯故障。

技术参数

一、电气供电参数

1. 供电电压：DC 5V～36V 宽压供电

2. 发射工作电流：44mA

3. 接收工作电流：10.3mA

4. 工作温度：工业级 -40℃～+85℃

二、LoRa 射频无线参数

1. 射频芯片：SX1268/LLCC68

2. 工作频段：410MHz～510MHz ISM 免许可频段，默认 433MHz

3. 发射功率：10～22dBm 可调，默认 22dBm

4. 接收灵敏度：-137dBm

5. 空中传输速率：0.3kbps～76.8kbps，默认 2.4kbps

6. 调制方式：LoRa 扩频调制，支持 FEC 前向纠错

7. 视距传输距离：空旷环境 3500m（3dB 天线，高度 2m，速率 0.3kbps）

8. 天线接口：SMA-K 标准射频接口，阻抗 50Ω

三、串口通讯参数

1. 通讯接口：RS485、RS232 双串口

2. 串口波特率：1200/2400/4800/9600/19200/38400/57600/115200bps

3. 数据位：8 位；停止位：1 位；校验位：无/奇/偶校验可选

4. 串口缓存容量：512Byte

5. 分包机制：时间分包 + 64 字节定长分包双模式

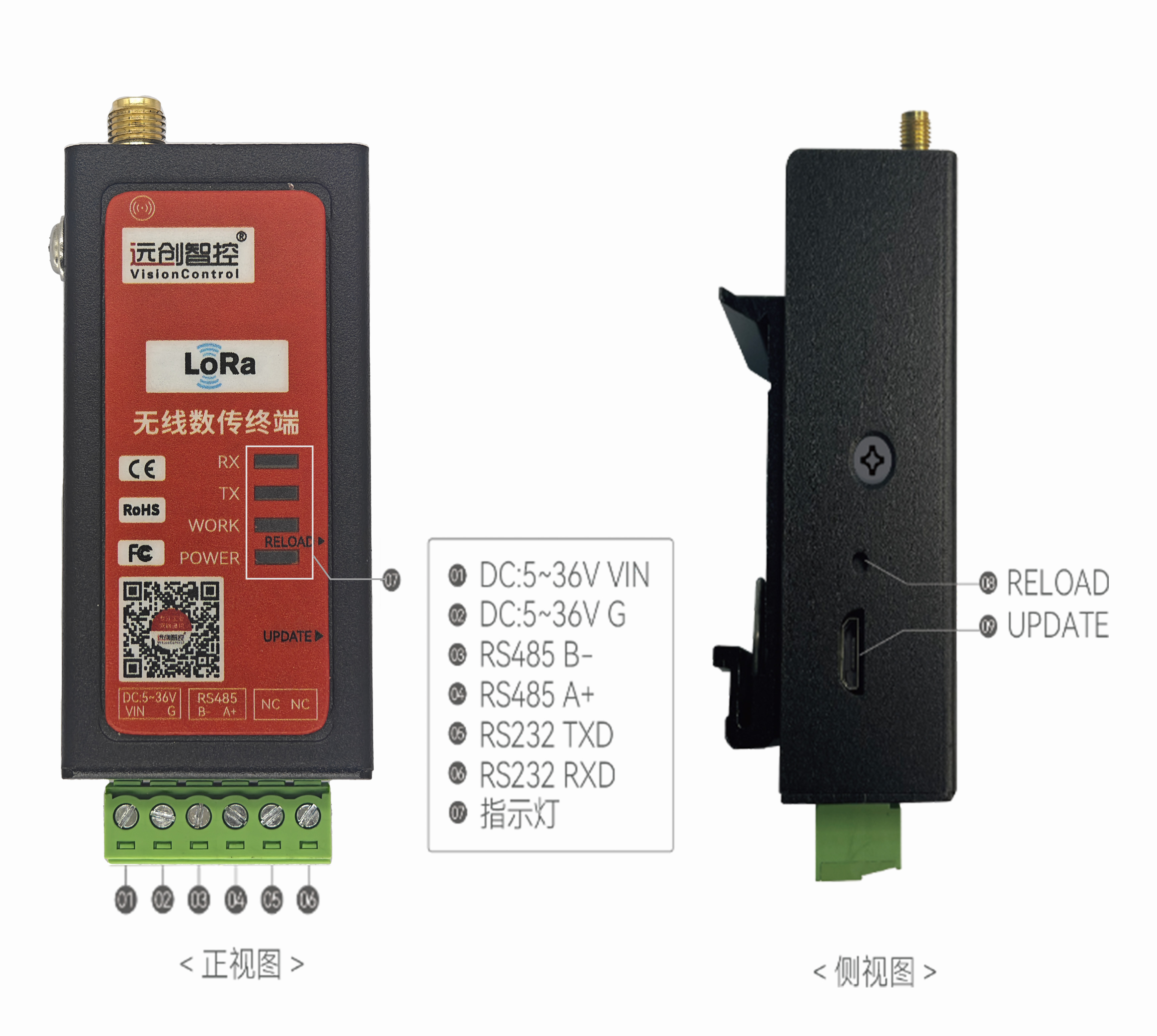

四、硬件结构参数

1. 安装方式：35mm DIN 导轨式安装

2. 外壳：钣金工业外壳

3. 指示灯：POWER、WORK、RXD、TXD 四路状态指示灯

4. 操作按键：RELOAD 恢复出厂按键

5. 升级接口：Micro USB 固件升级口

五、功能配置参数

1. 工作模式：AT 指令模式、透传、定点、主从、中继自组网 5 种模式

2. 存储特性：全部参数掉电保存

3. 辅助功能：RSSI 噪声检测、信道过滤、信道避让、速率优化

4. 轮询功能：支持 10 组自定义 HEX 轮询指令，自带 CRC 校验

5. 保活机制：定时重启、串口无数据超时重启、无线无信号超时重启

6. 防护：内置软硬件双看门狗，工业 EMC 抗干扰设计
