PLC无线通讯网关

型号：YC-ETH-Bidge-AP-M300

一、产品概述

1.1、产品简介

YC-ETH-BIDGE-AP-M300无线模块提供以太网口透明的数据接口，在数据传输状态,进行透明数据传输。YC-ETH-BIDGE-AP-M300无线模块是无线射频信号，不能连路由器WIFI组网。

一、产品概述

1.2协议说明

本产品支持Profinet、EtherNet/IP、ModbusTCP、西门子S7以及所有上层TCP/IP协议的通讯协议。并采用OFDM调制及MINO技术，使无线可靠传输距离达到1KM范围内均可使用。DTD418M不仅能与PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点( PTP)和点对多点( PTMP )的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。在PLC编程软件上需要把通信超时、通讯间隔等调大，比如Profinet从站的数据更新周期和看门狗时间需要调大，无线总体不如有线稳定，对实时性要求高的场景不适用。

1.3、特点功能

YC-ETH-BIDGE-AP-M300无线模块体积小、灵敏度高、低延迟，特点包括：

• 无阻挡800米远距离、低延迟

• 可以直接代替有线以太网线，实现无线组网

• 支持西门子 S7 协议、PROFINET 协议、MODBUS TCP/IP 协议等

• 灵活通讯，适用场景广

• 全数字无线加密传输方式，不插卡无运行费用

• 成对通讯，即插即用，无需配置使用方法简单

• 金属黑外壳，安装空间小，立式安装，带导轨卡座

1.4、应用场景

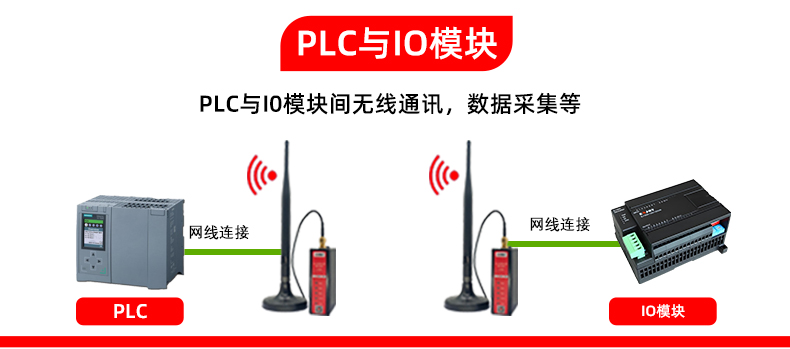

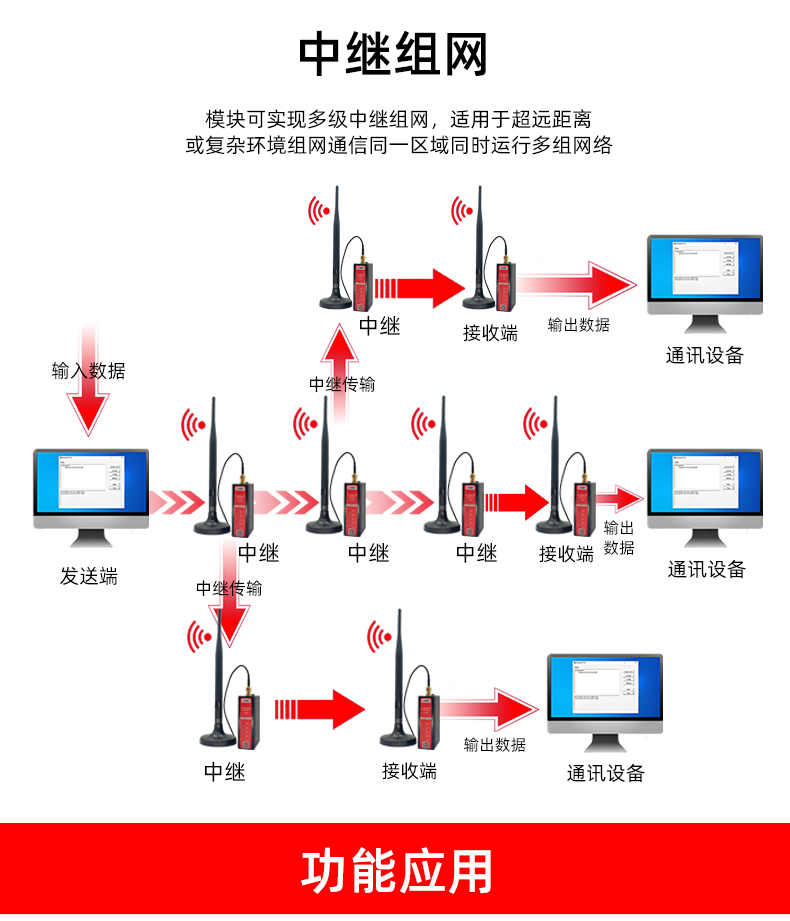

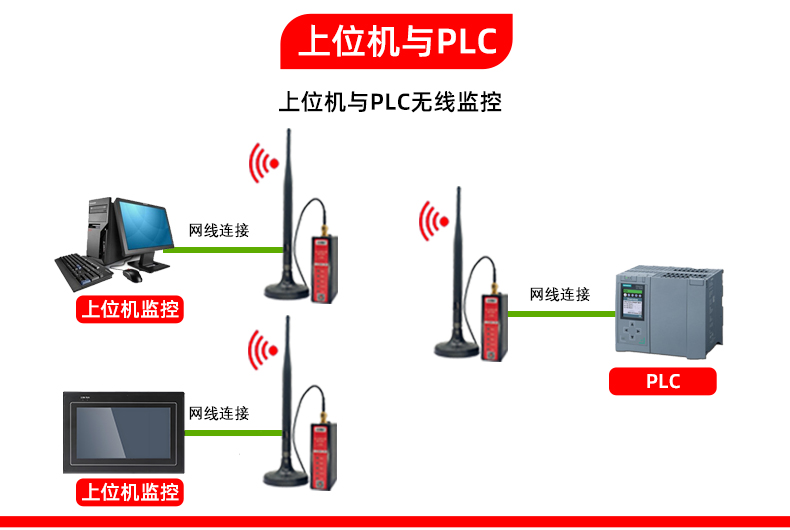

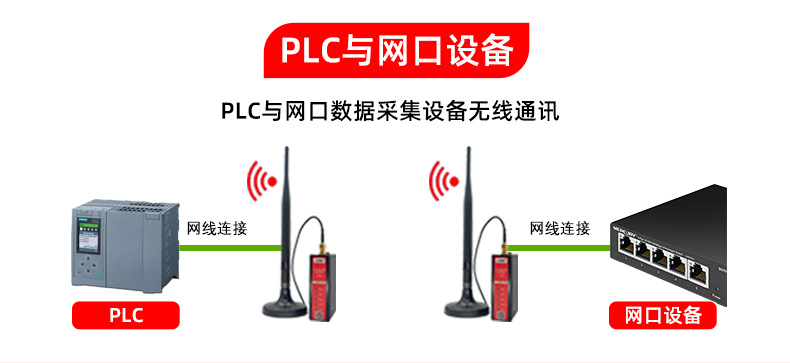

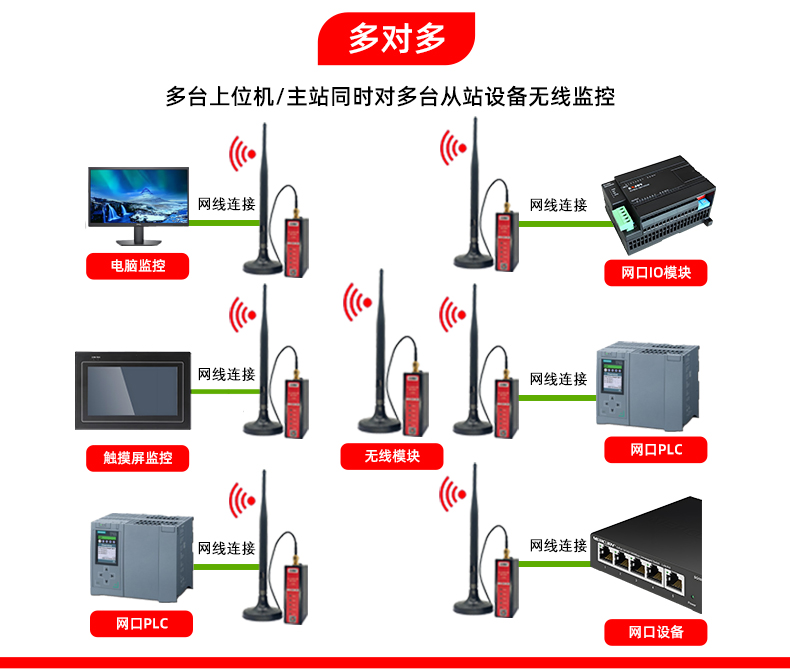

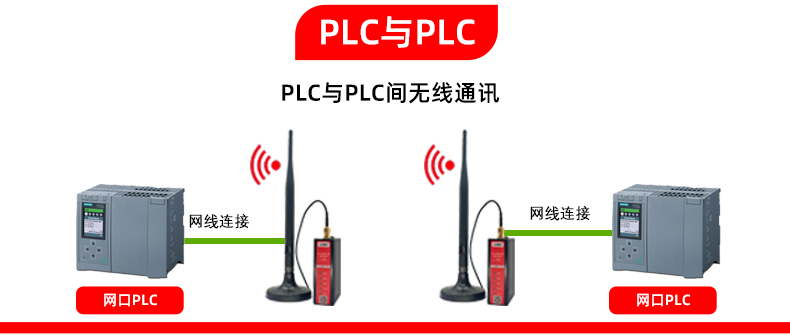

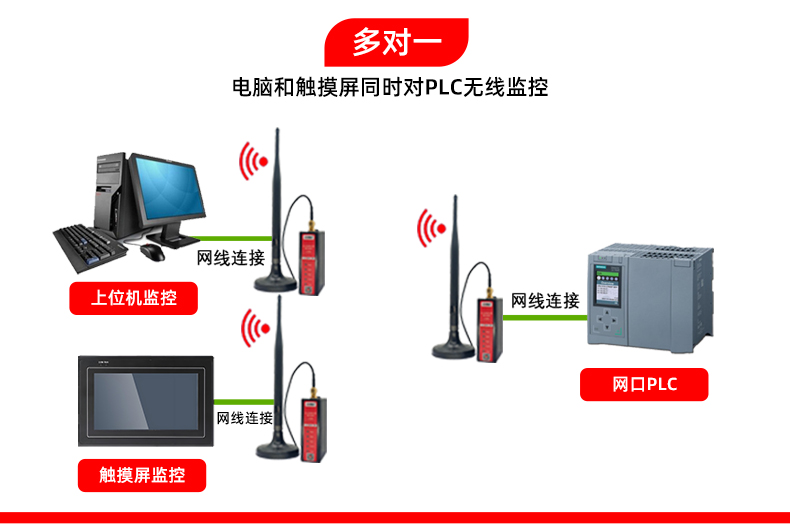

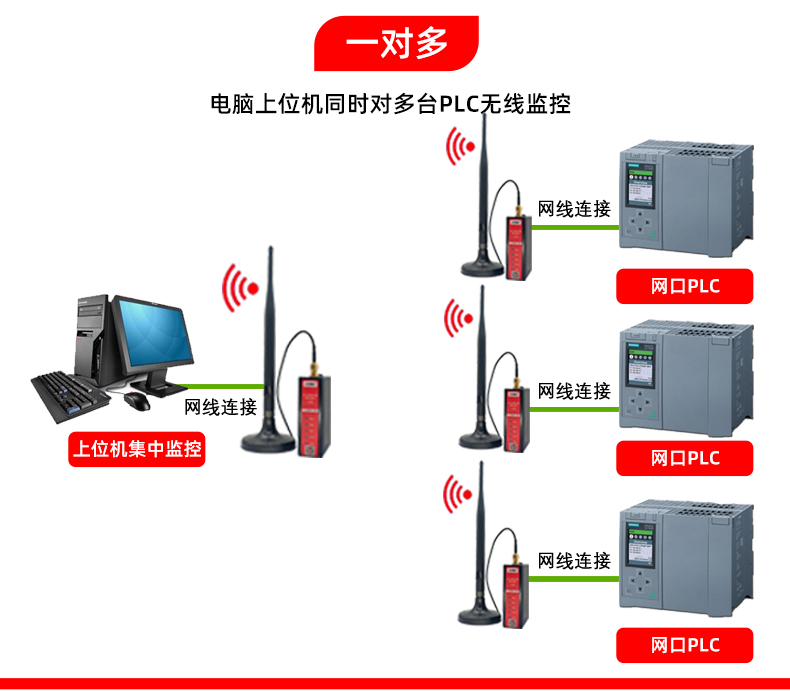

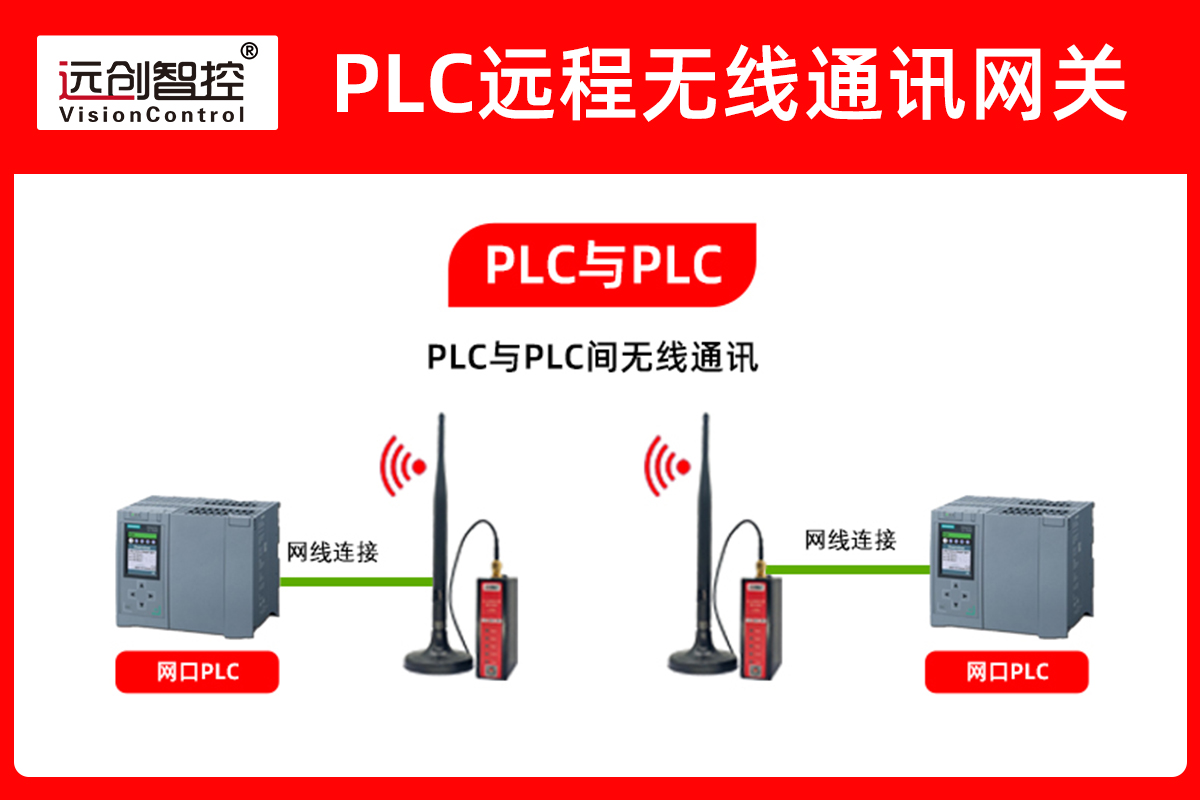

YC-ETH-BIDGE-AP-M300无线模块适用于大部分使用以太网口通讯场景，如：PLC、工业制造、智能AGV搬运、智能物流分拣、智慧农业、工业遥控、遥测、自动化数据采集系统、楼宇自动化、安防机房设备无线监控等。支持一对一，一对多，多对多使用场景。

二、技术参数

产品规格

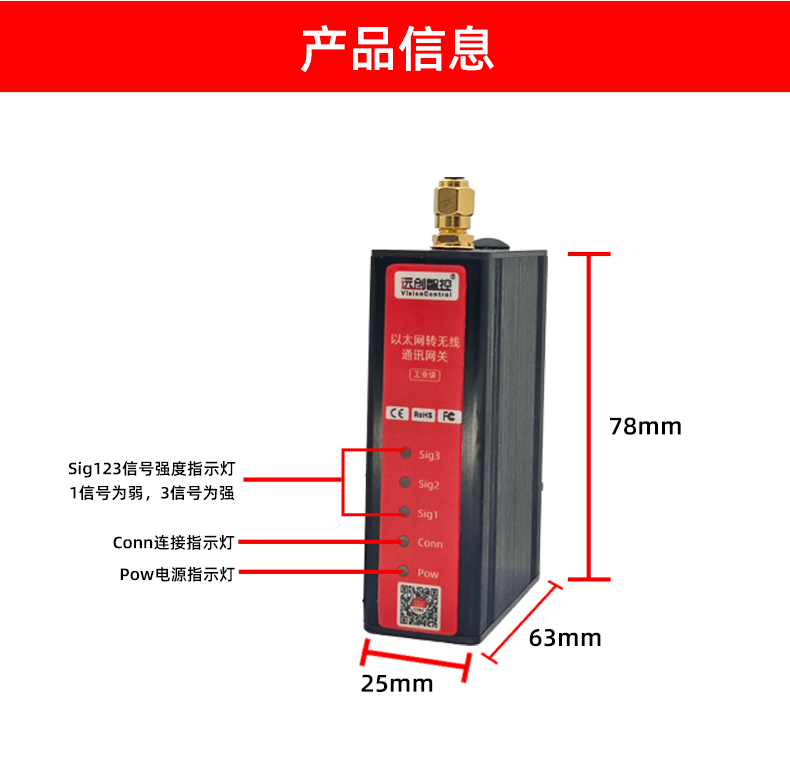

3.1、指示灯说明

四、配对方法

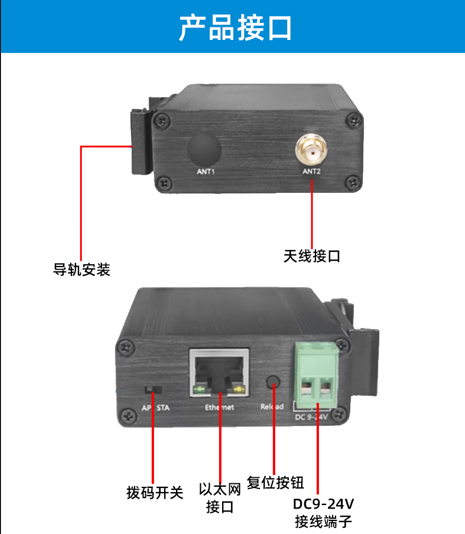

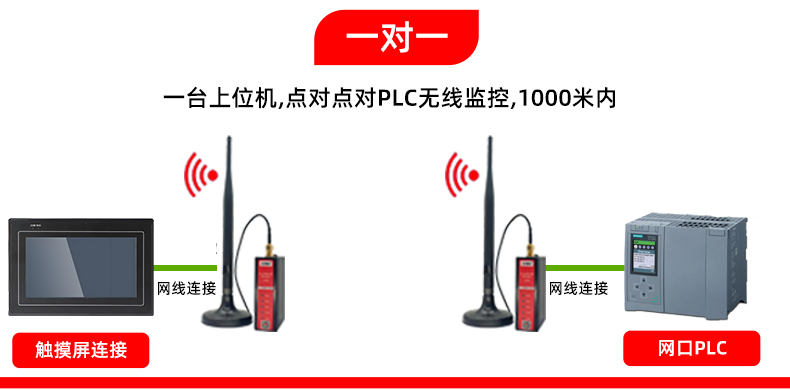

1）一对一配对

• 两个模块接上天线、上电，将其中一个模块的拨码开关拨到AP，另一个拨到STA；

• 然后两个模块同时按住reload键至少3秒（此时两个模块的conn指示灯频繁闪烁）后松开按键即可完成配对；

• 配对成功亮灯情况如下：两个模块conn指示灯和sig指示灯常亮；

注：如两个模块同时按下reload键，conn指示灯不会频繁闪烁，请检查拨码开关是否拨到相应位置或是否接上天线。

2）一对多配对

首先将两个模块完成一对一配对（一对一配对方法如上述）后，此时一个模块的拨码开关为AP，一个模块的拨码开关为STA（完成配对的STA模块先放到一边，以免混淆）。

• 重新将未配对设置的模块接上天线、上电，拨码开关设置为STA；

• 拨码开关为AP的模块和新设置的拨码开关为STA的模块，同时按住reload键至少3秒（此时两个模块的conn指示灯频繁闪烁）后松开按键即可完成配对。

• 以此类推，重复此步骤配对多个模块。

注：一对多配对时，其中只有一个模块设置为AP，其他都设置为STA 。

2）配对操作视频请联系销售或技术支持获取

五、模块常见问题分析

1）通讯距离不理想

• 现场环境复杂，存在直线通信障碍，通讯距离会相应减短，可将天线架高或引至室外；

• 天线安装不正确，天线离地平面垂直高度两米左右时效果最佳；

2）丢包/误码率过高

• 附近可能有同频干扰，远离干扰源；

• 电源不理想可能造成乱码，请保证电源的稳定可靠；

3） 无法通信

• 如拨码开关被现场人员拨动，导致无法连接，可重新配对;

• 检查conn指示灯是否常亮，如conn指示灯熄灭，检查AP拨码的模块是否上电；如conn指示灯常亮，检查通讯距离是否过远或阻挡物过多；

• 用户设备通讯速率较快，通讯数据较大，可适当调高设备通讯延迟；

4） 模块易受损

• 确保供电电源的电压必须在范围内，若超出最大值会造成模块永久性损坏；

• 保证供电电源的电压稳定性，电压不能大幅频繁波动；

• 安装使用过程中避免在湿度过高，或温度过高、过低的情况下使用。

六、使用注意事项

1） YC-ETH-BIDGE-AP-M300无线模块有连接设备数量限制，一对多最多对8台设备。

可以接交换机3-5口，交换机上设备越多，就会出现通讯延迟、甚至丢包等问题，请严格遵循远创智控指定的组网方式组网。

2） 出厂前会配对好，如先前购买2个模块试用，后续再增加模块一对多时，则需要重新配对，配对方法请看第四章。

3） 同一现场只能存在2个AP拨码的模块，如超出2个，就会相互干扰。
