Profinet总线协议转换网关
协议转换网关快速配置指南
协议转换网关快速配置指南
型号：YC-PN-CCLKIE
本文档适用于远创智控总线协议转换网关，供相关工程师使用；请按规范配置调试，因客户操作不当造成的损失我方不承担责任，文档内容可升级更新且不作另行通知，除另有约定外，文中信息不构成任何明示或暗示担保。

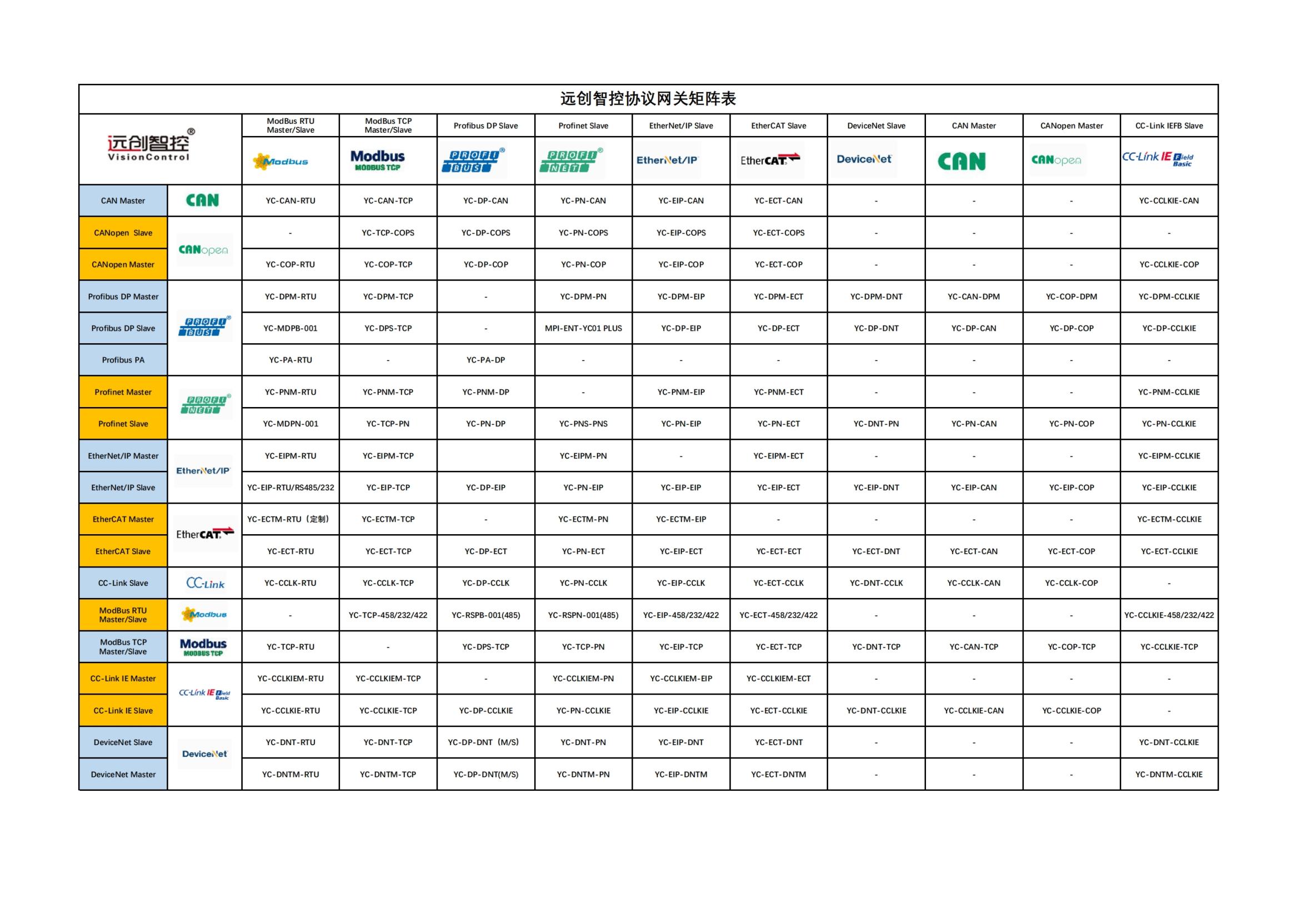

总线协议转换网关选型总表：
目录
一、 网关介绍
![]()
1．产品功能
远创智控 YC-PN-CCLKIE 网关，核心实现ProfiNet 从站与CCLINK IEFB从站双重协议功能。
该设备可作为 ProfiNet 从站接入 ProfiNet 网络，支持与西门子 PLC 等主流控制器稳定对接。同时作为 CCLINK IEFB 从站，可直接连接标准 CCLINK IEFB 主站设备，完成跨协议数据交互。
CCLINK IEFB侧
作为 CCLINK IEFB 从站，设备配备两路以太网接口，支持链式级联方式接入CCLINK IEFB 主站；
ProfiNet侧
作为 ProfiNet 从站，设备同样具备两路以太网口，支持级联等灵活组网方式，满足现场不同布线与扩展需求。
![]()

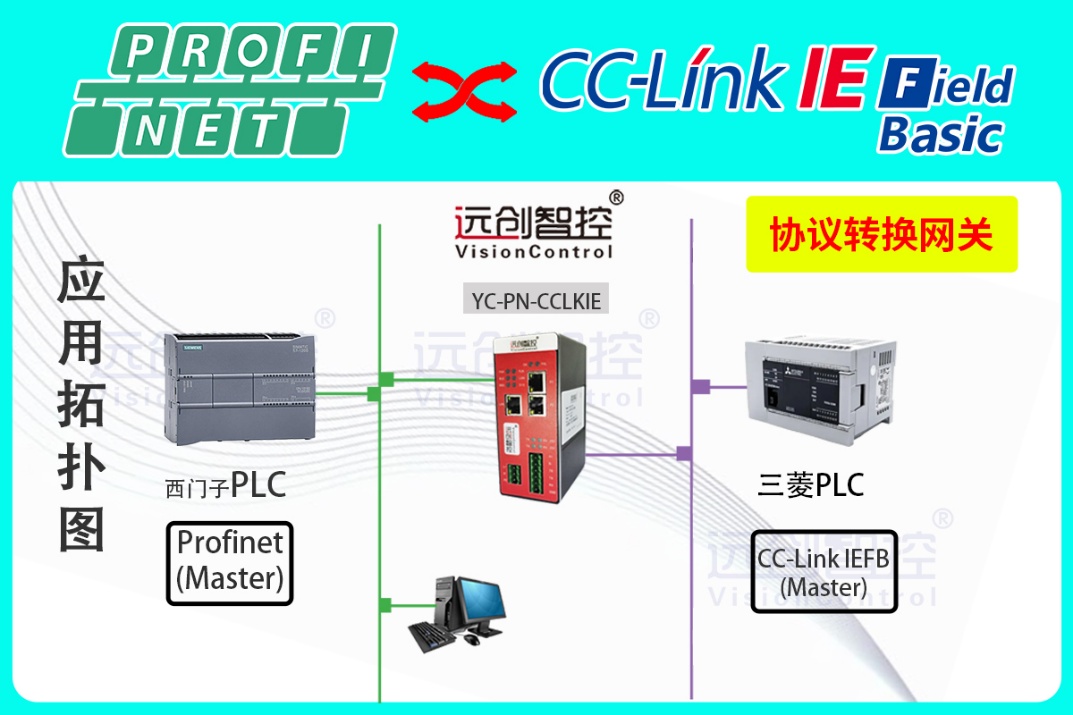

2．远创智控YC-PN-CCLKIE应用拓扑图
![]()
3．技术参数
u CC-Link IE FBS-PNS在CC-Link IE FB一侧为CC-Link IE FB从站，在PROFINET一侧为PROFINET从站；
u 支持标准的PROFINET I/O协议
u PROFINET支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节
u 支持CC-Link IE FB协议；
u CC-Link IE FB的输入输出最大字节为256
u 支持最大的输入字节数为1500字节，最大的输出字节为1500字节；
![]()

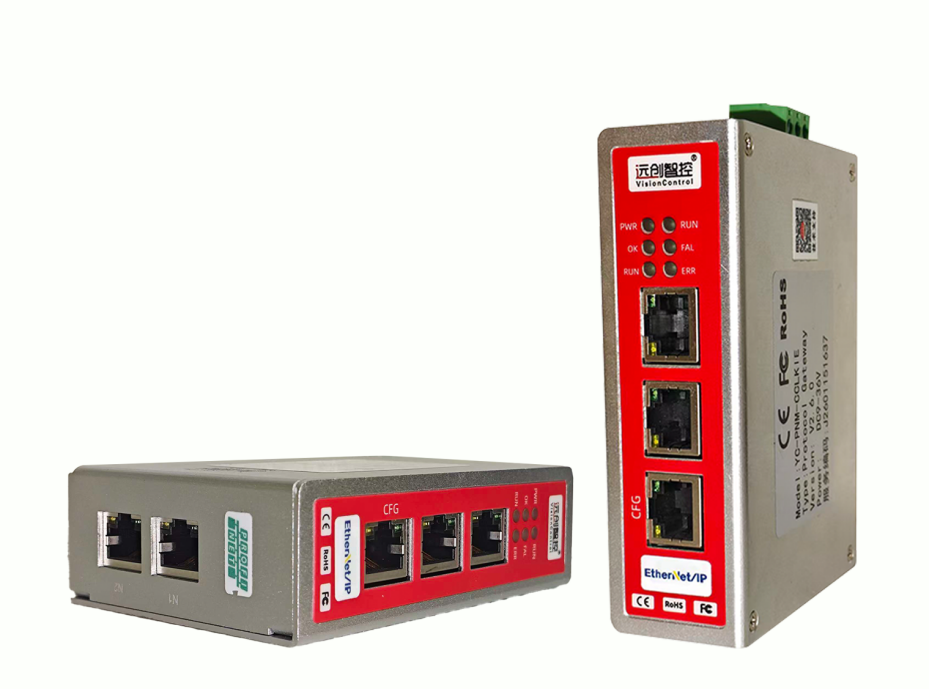

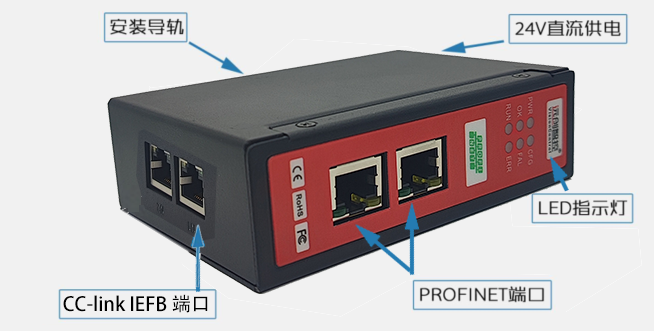

4．产品外观

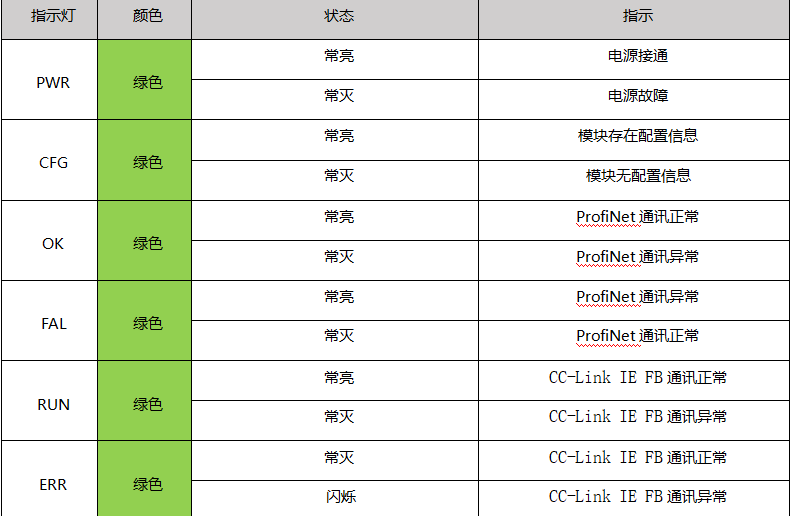

PN-CCLKIE 模块指示灯状态表
![]()
5．配置方法
Ø 正确连接电源，通过网口将CC-Link IE FB-PNS与计算机相连，给CC-Link IE FB-PNS上电；
Ø 打开配置软件，根据需求在配置软件中进行配置；
Ø 扫描正确的IP地址后，点击工具栏中的“下载”按钮，将配置下载到CC-Link IE FB-PNS中；
Ø 在PROFINET网络主站控制器设置CC-Link IE FB-PNS从站设备名称和IP地址等；
Ø 在CC-Link IEFB网络主站控制器中配置相应的组态，包括网关设备（CC-Link IE FB-PNS）的IP地址和通讯字节长度；
Ø 将工程的组态配置下载到主站控制器中；
Ø 等待CC-Link IE FB-PNS与主站之间建立正确连接，此时PN和CC.OK网络正常指示灯绿色常亮。
![]()
二、 接线及接电方式

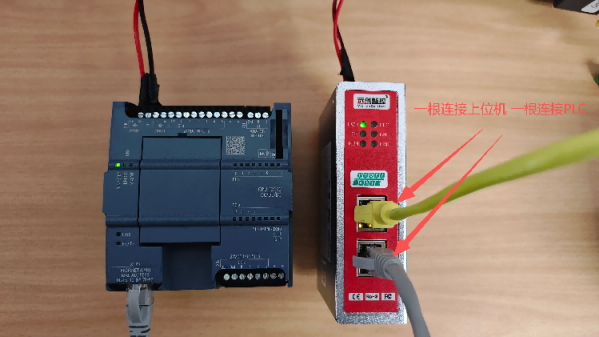

1) 如图所示：图中指示的网关正面两个网口是 ProfiNet接口
（ProfiNet接口：一根连接电脑或交换机，一根连接西门子PLC；也可以两端都接在交换机中）

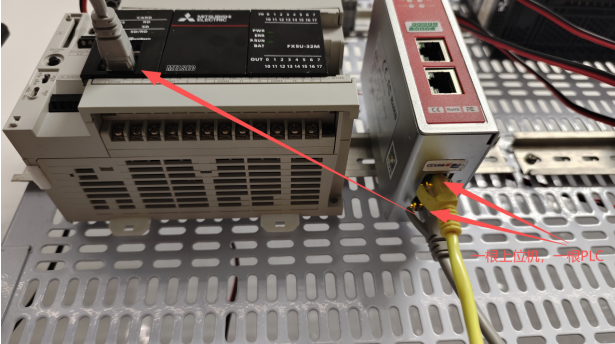

2) 如图所示：图中指示的网关底部网关是CCLINK IEFB接口
（CCLINK IEFB接口：一根连接电脑或交换机，一根连接三菱PLC；也可以两端都接在交换机中）
2.接电：
PLC或其他设备接电根据现场实际情况接。网关外接24V电源。

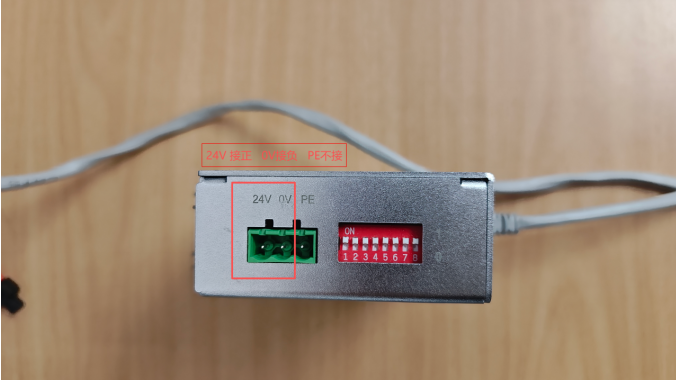

网关顶部所示： 24V接正极 0V接负极 地线不用接
接线检查无误后就可以通电了！！！
![]()
三、 软件介绍：

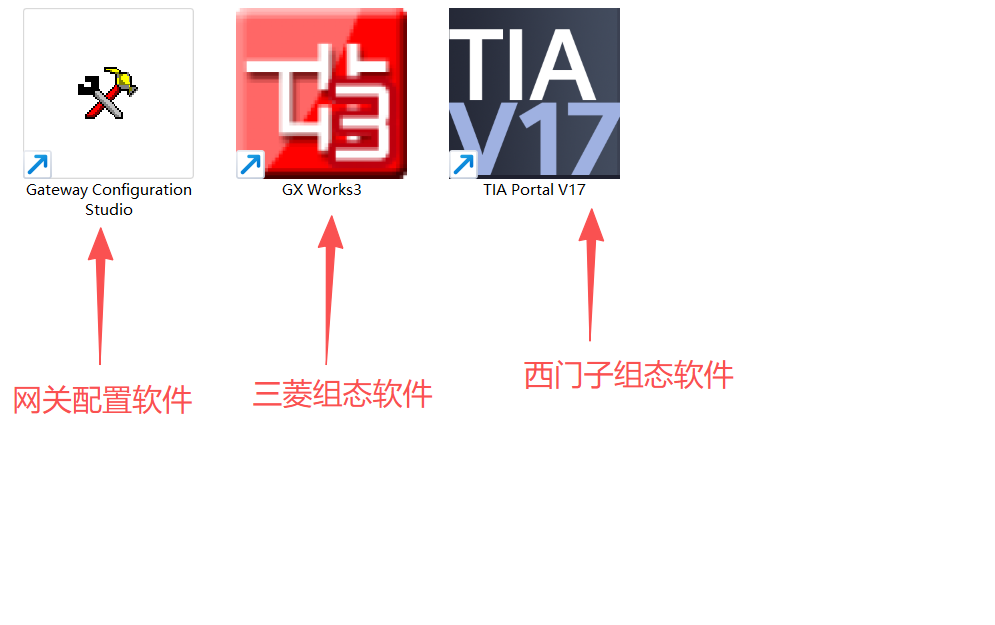

如图所示：分别是
1. 网关工程配置软件2. 三菱组态软件3.西门子组态软件
![]()
四、 调试步骤：

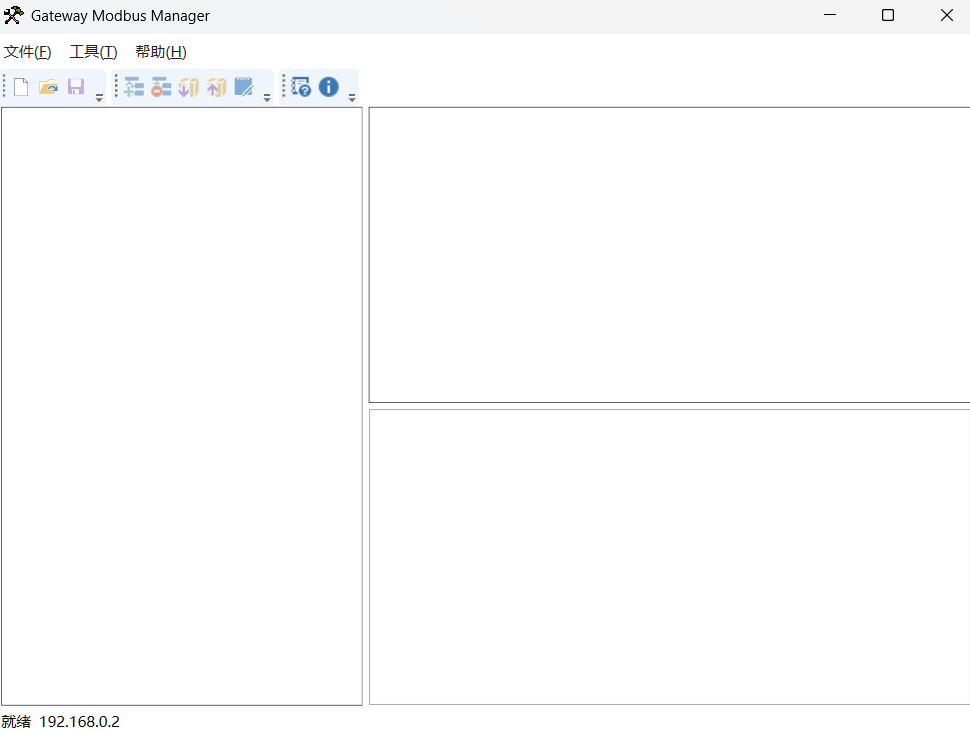

1. 首先打开网关配置软件“Gateway Configuration Studio”如图所示：

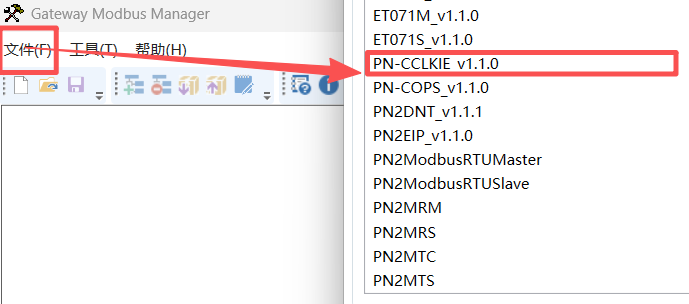

2. 首先左上角单击“文件” 新建工程，如图所示：
打开名为:PN-CCLKIE 的工程

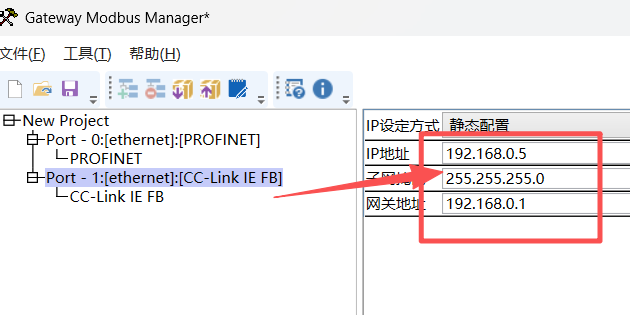

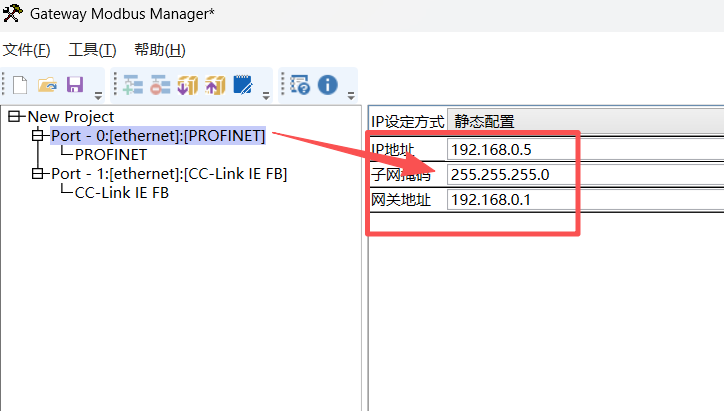

3. 打开工程后即可设置CCLINK IE FB以及ProfiNet的IP，如图所示：
注：这里的IP地址要分别和设备以及电脑在同一网段；例如：三菱PLC的IP是192.168.0.1，那么在这里网关的IP就要设置192.168.0.XXX的网段；在ProfiNet侧也是如此

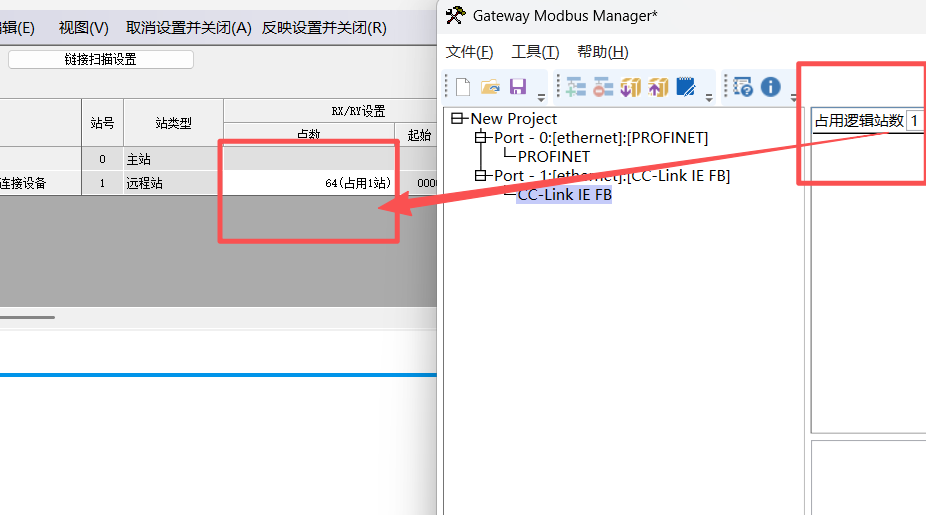

4. 单击CCLINK IEFB设置，对网关的IP以及逻辑站数进行修改，这里的逻辑站数要和组态软件里的要一致:

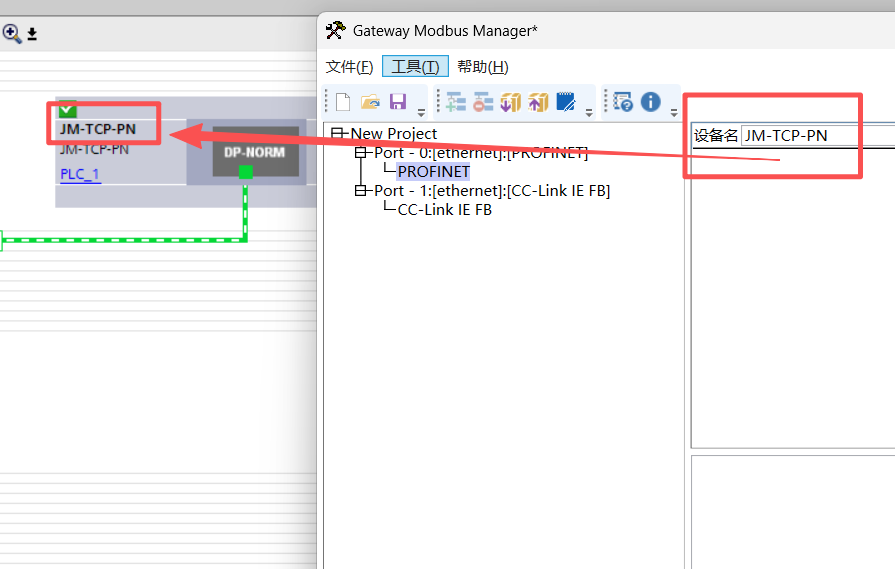

5. 单击ProfiNet设置，对网关的IP以及设备名称进行修改，这里的设备名称要和博图里分配的要一致:
6. 设置完后即可将工程下载到网关中去了；

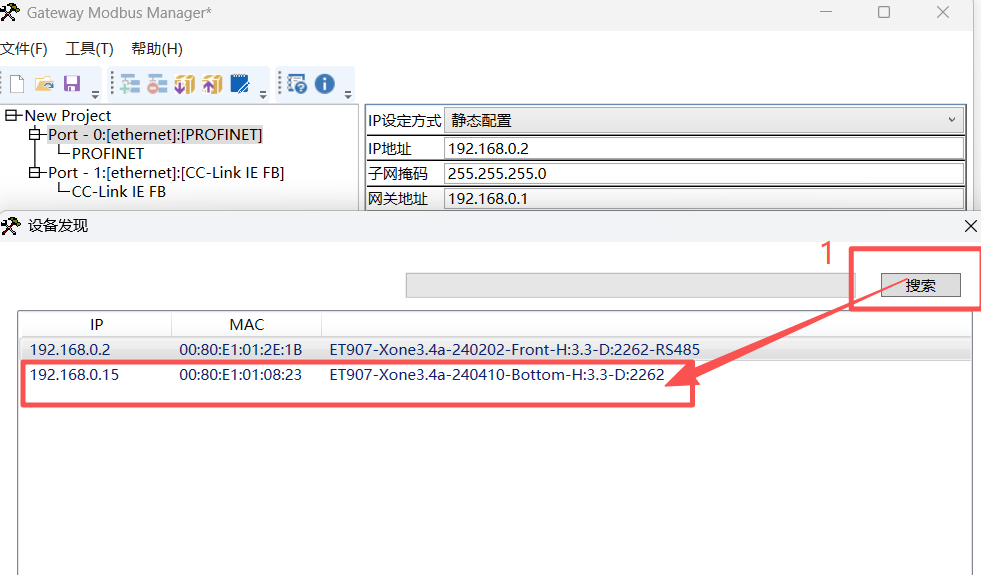

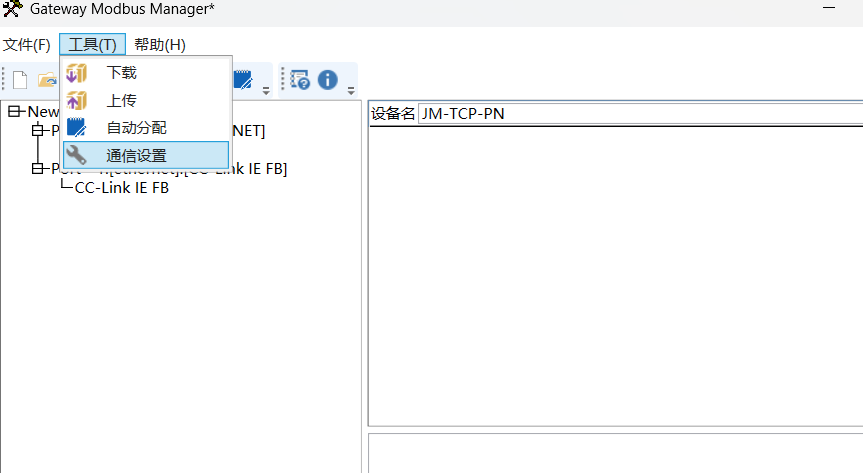

首先单击工具---通讯设置---单击搜索就可以看到搜索到网关IP：
注意：这里搜到IP 是网关初始IP，电脑必须和网关在同一网段；这里搜到两个IP 下载时候要选择底部名为“Bottom的IP进行网关的过程下载。搜索到后这里双击选择。

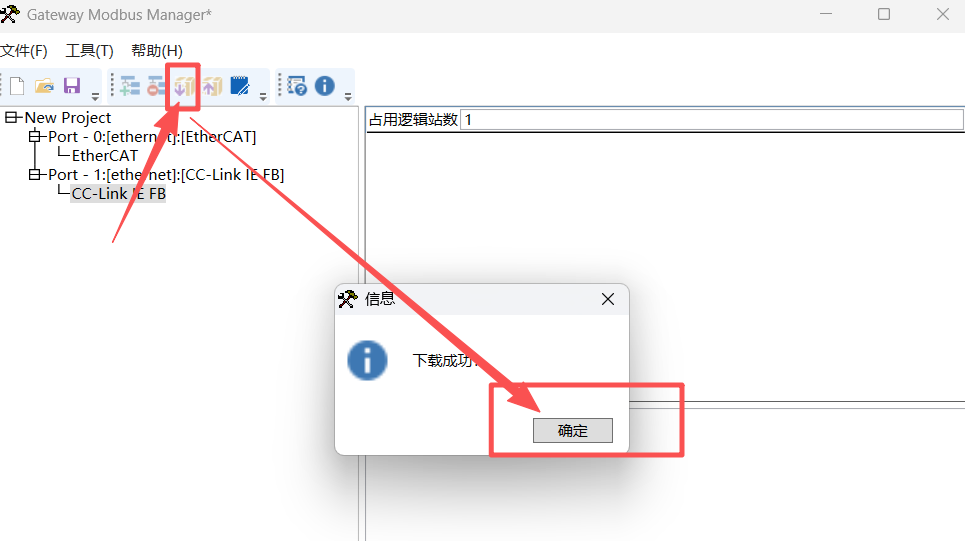

单击上方下载按钮即可下载到网关中，如图所示：
7. 接下来我们配置进行网关和三菱PLC的组态：

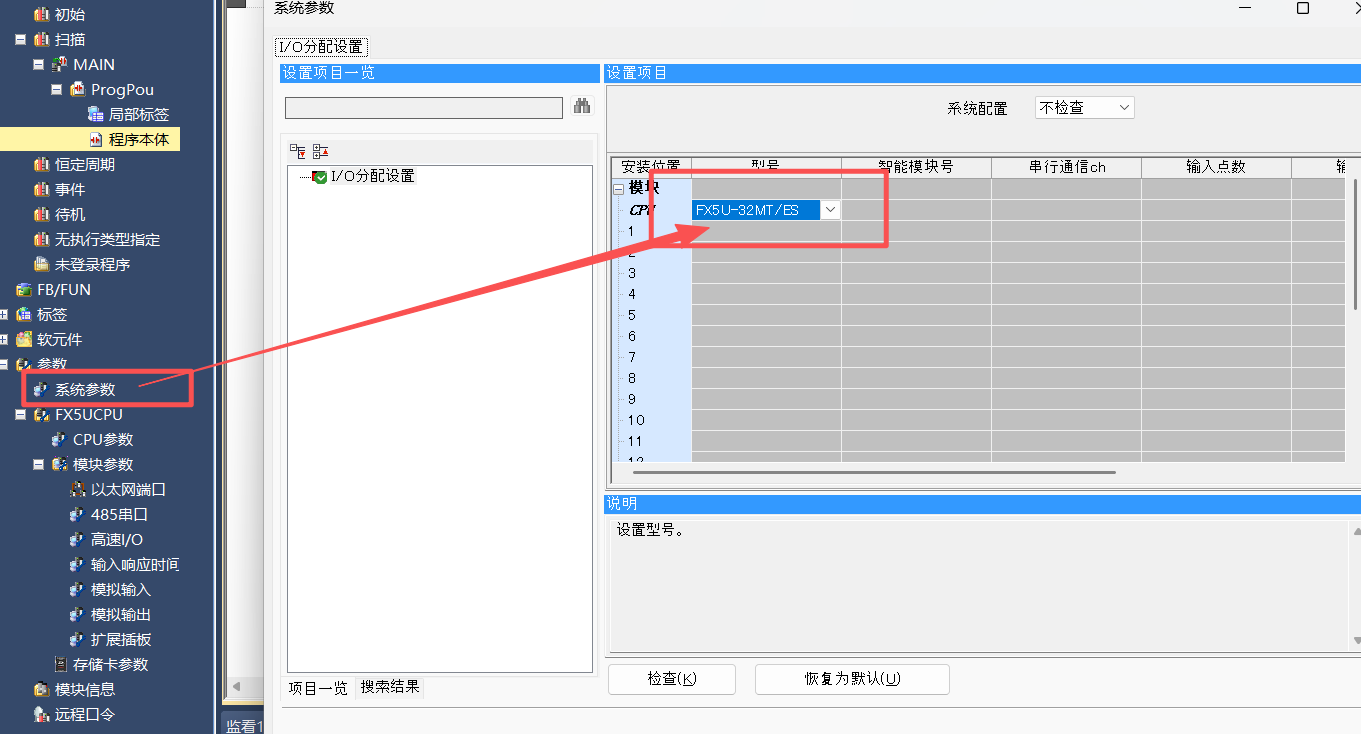

打开GX Works3---添加工程---单击参数---系统参数，添加相应的PLC的型号

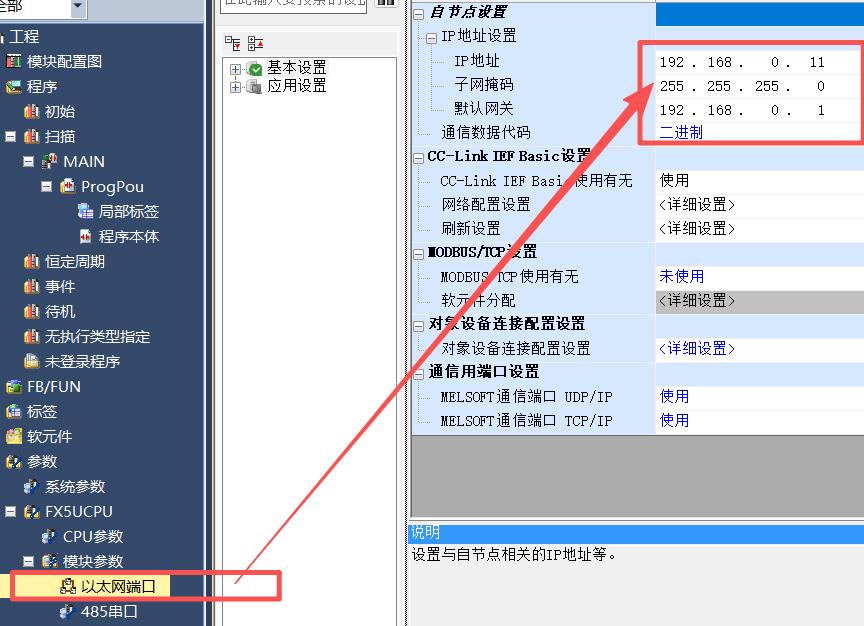

8. 单击以太网端口，对PLC进行IP设置，需要注意这里的IP要和上位机以及网关在同一网段

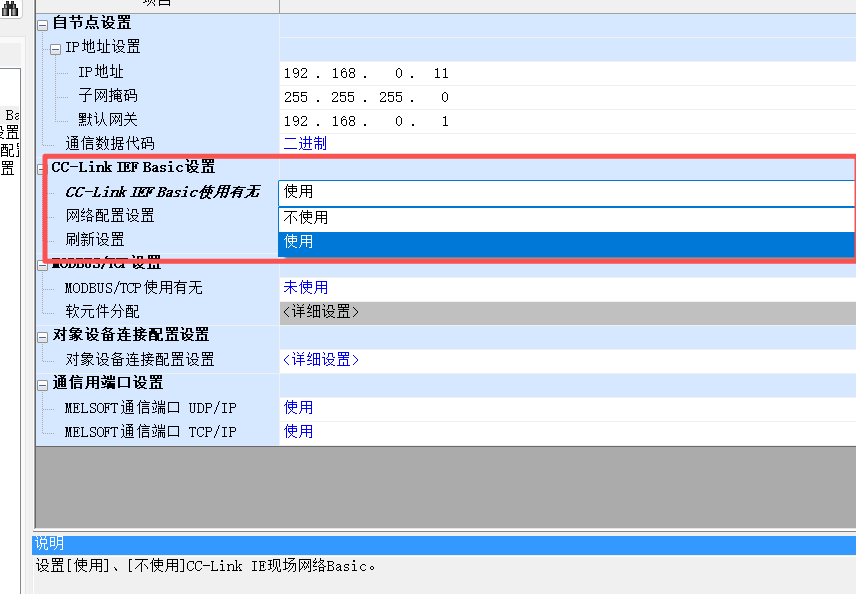

9. 在CCLK IEFB设置这里点击“使用有无”并更换为“使用”，如图所示：

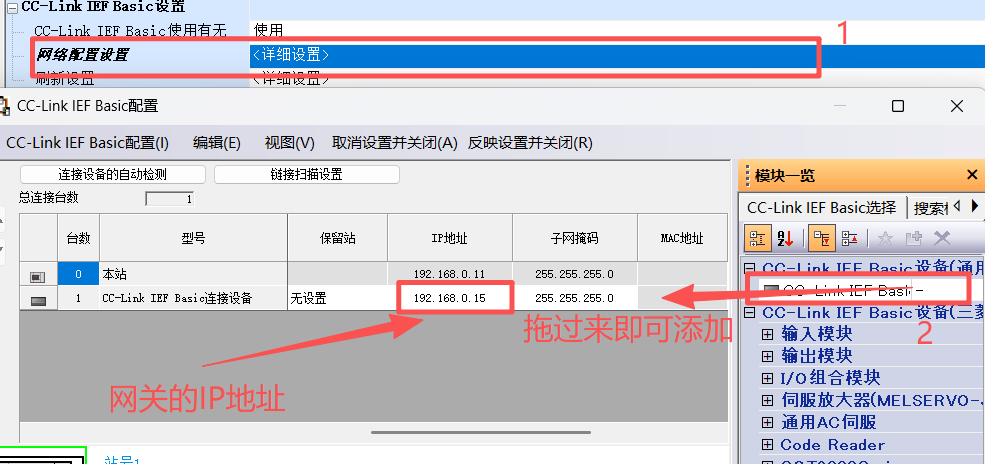

10. 单击“网络配置设置”----添加一个CCLK IEFB设备----填写网关的IP地址以及设置的逻辑站数，如图所示：

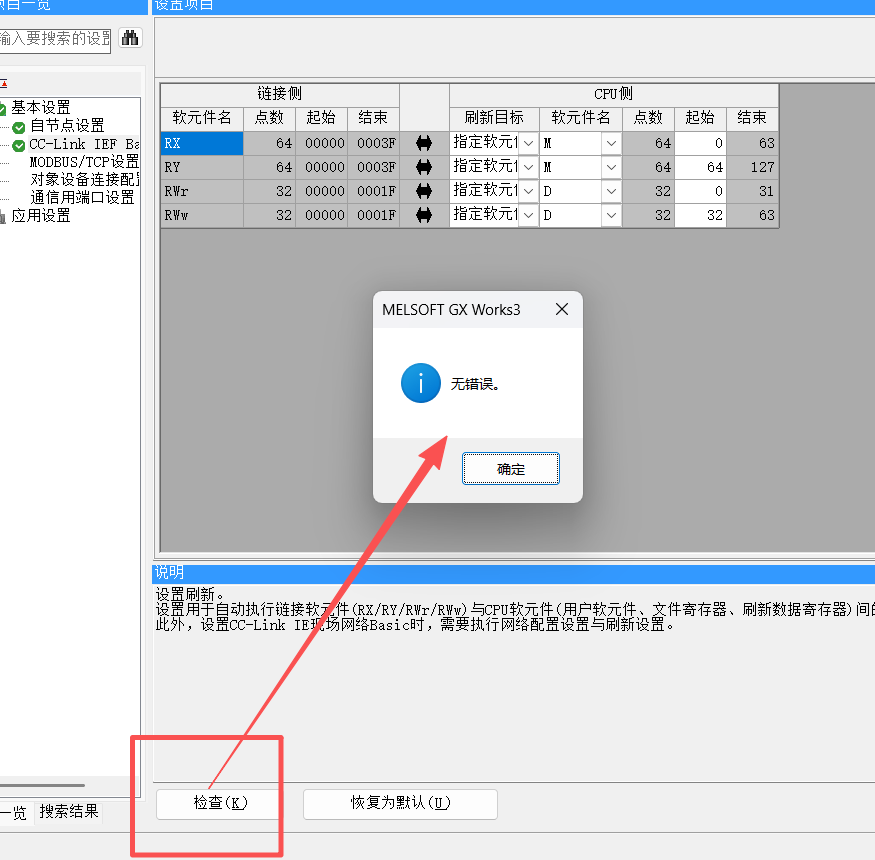

11. 设置完后点击“反应设置并关闭” 接下来，单击“刷新设置”，设置一下要读取的寄存器以及地址，设置完后单击检查，没有问题即可，如图：

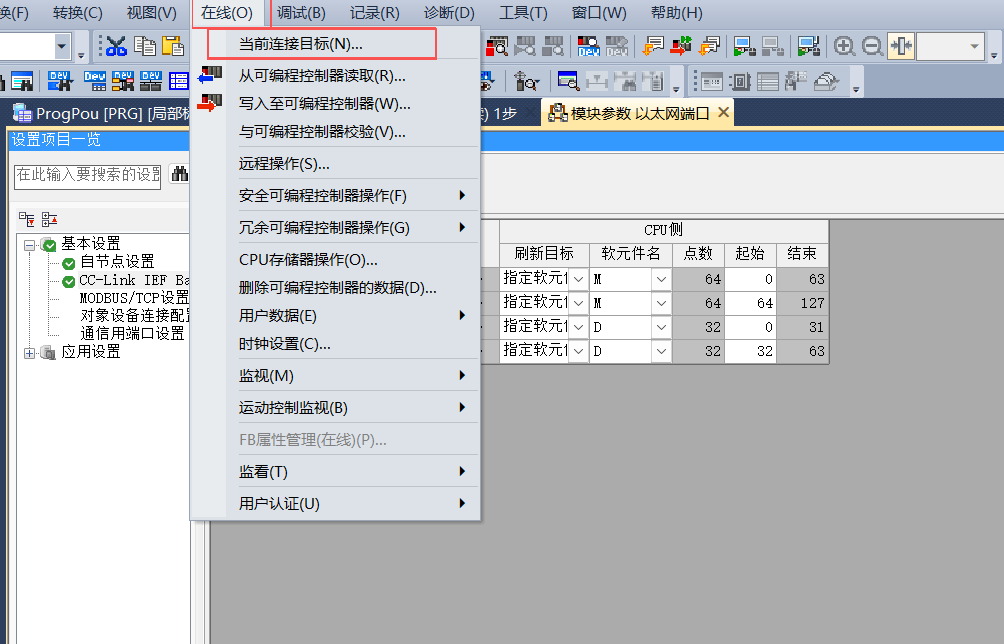

12. 接下来，连接PLC---单击上方的在线----单击“当前连接目标”

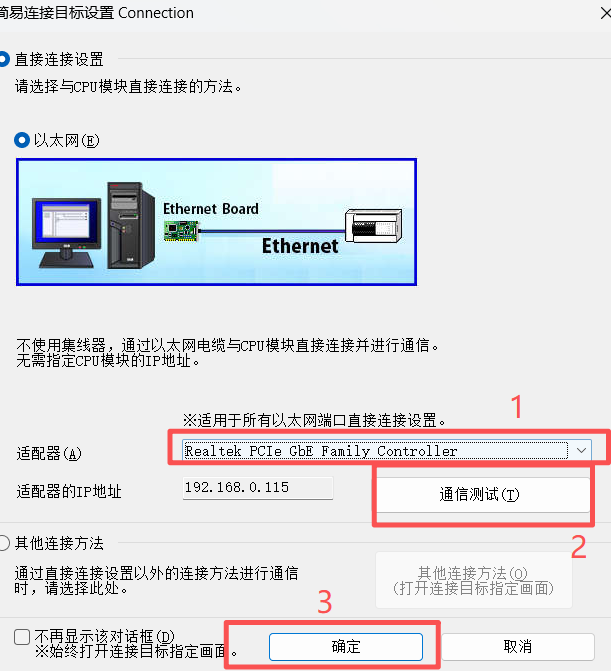

13. 选择正确的网卡后单击“通信测试”连接PLC，连接成功后确认关闭即可，如图：

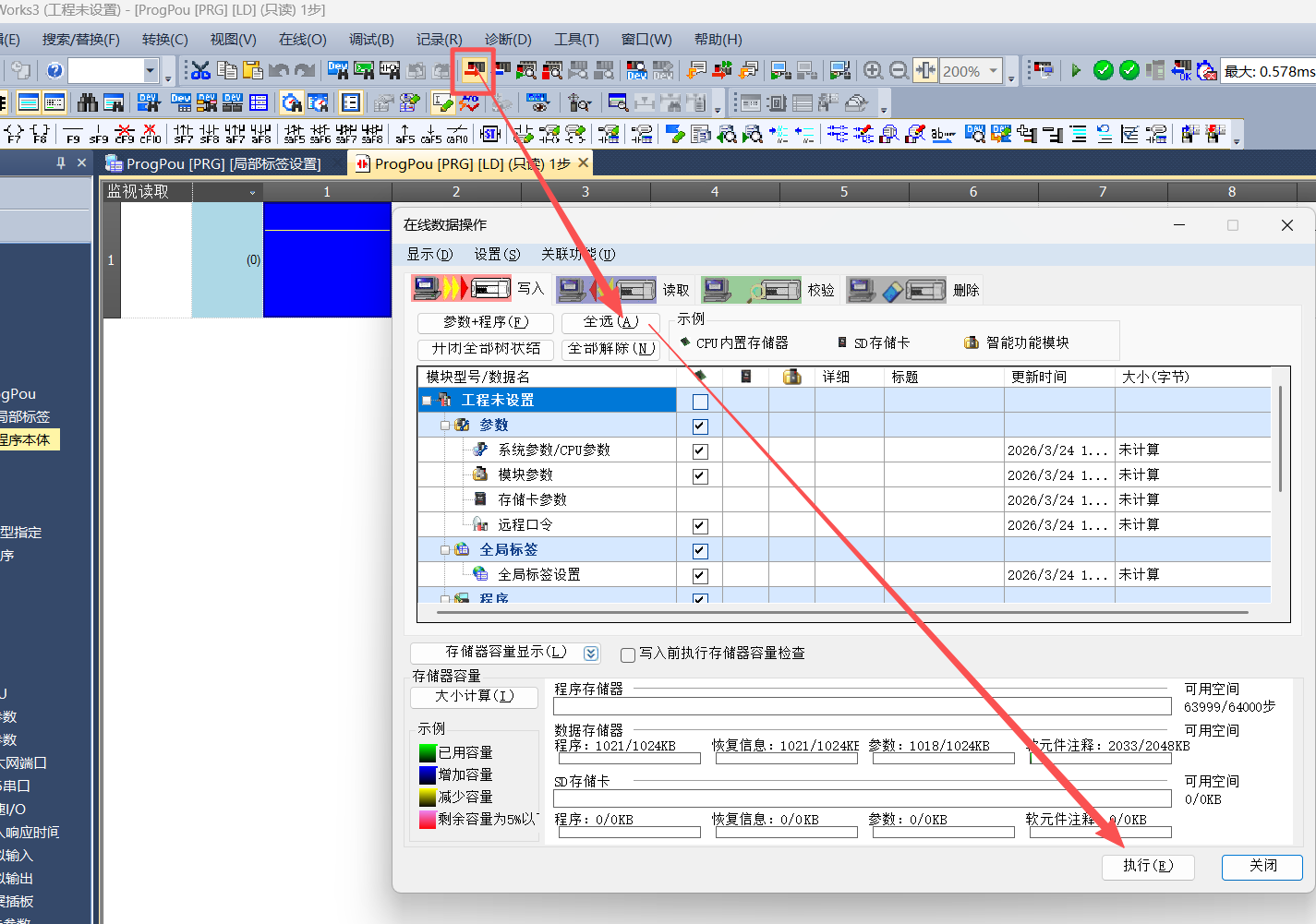

14. 接下来进行配置的组态和下载；单击上方的“写入按钮”----选择全部并下载，如图所示：

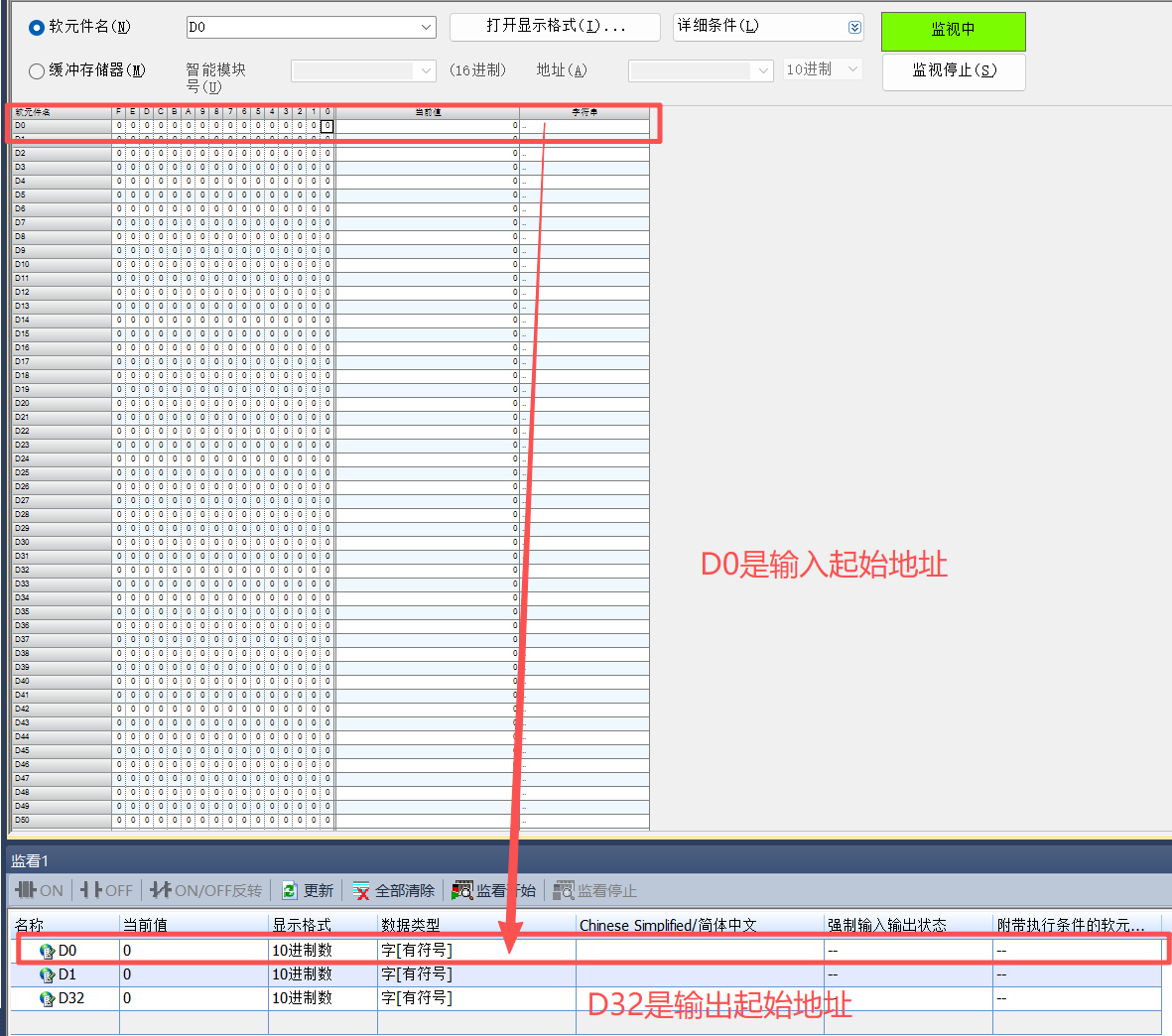

15. 下载成功后重启一下PLC 组态就成功了； 接下来打开监视，填写读取的寄存器地址，如图所示：
接下来进行网关和西门子PLC的组态：
16. 打开博图V17---添加工程---导入GSD文件
注意：如果不能导入 可更换路径或者将路径中的中文更改为英文

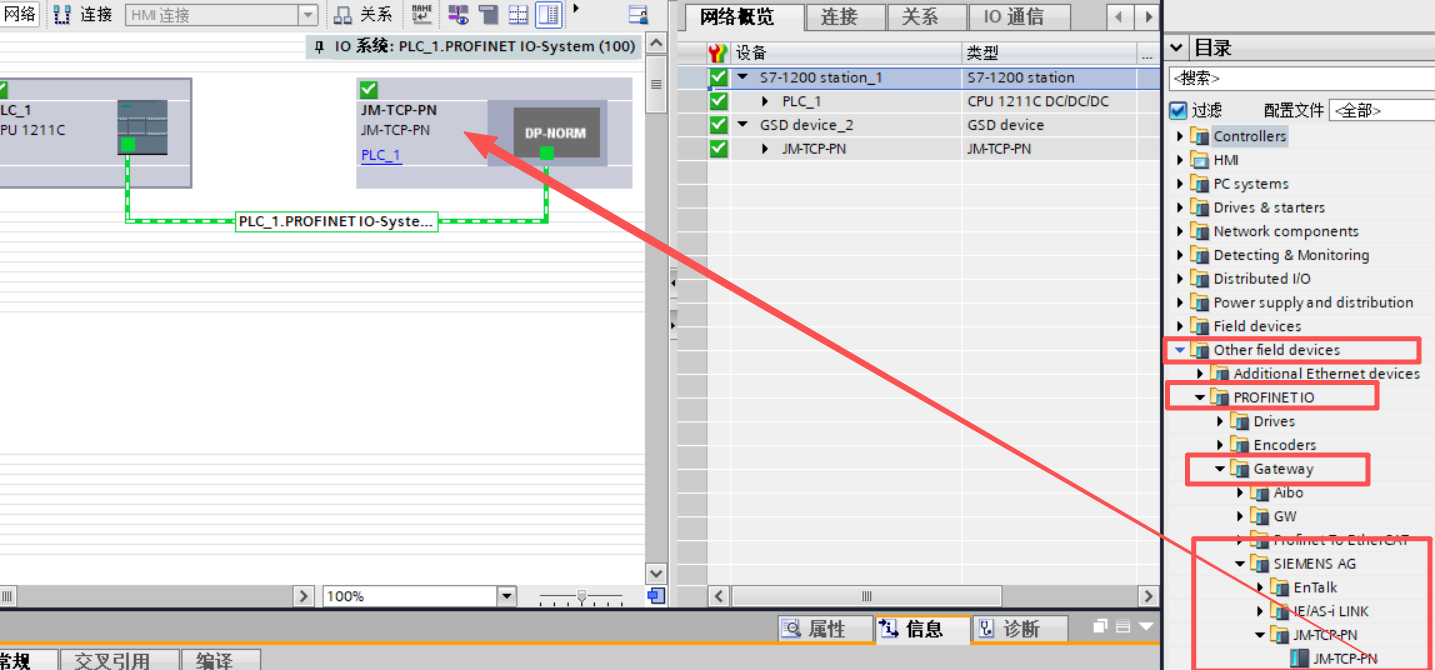

17. 导入后右侧找到GSD并将导入的GSD拖到组态界面

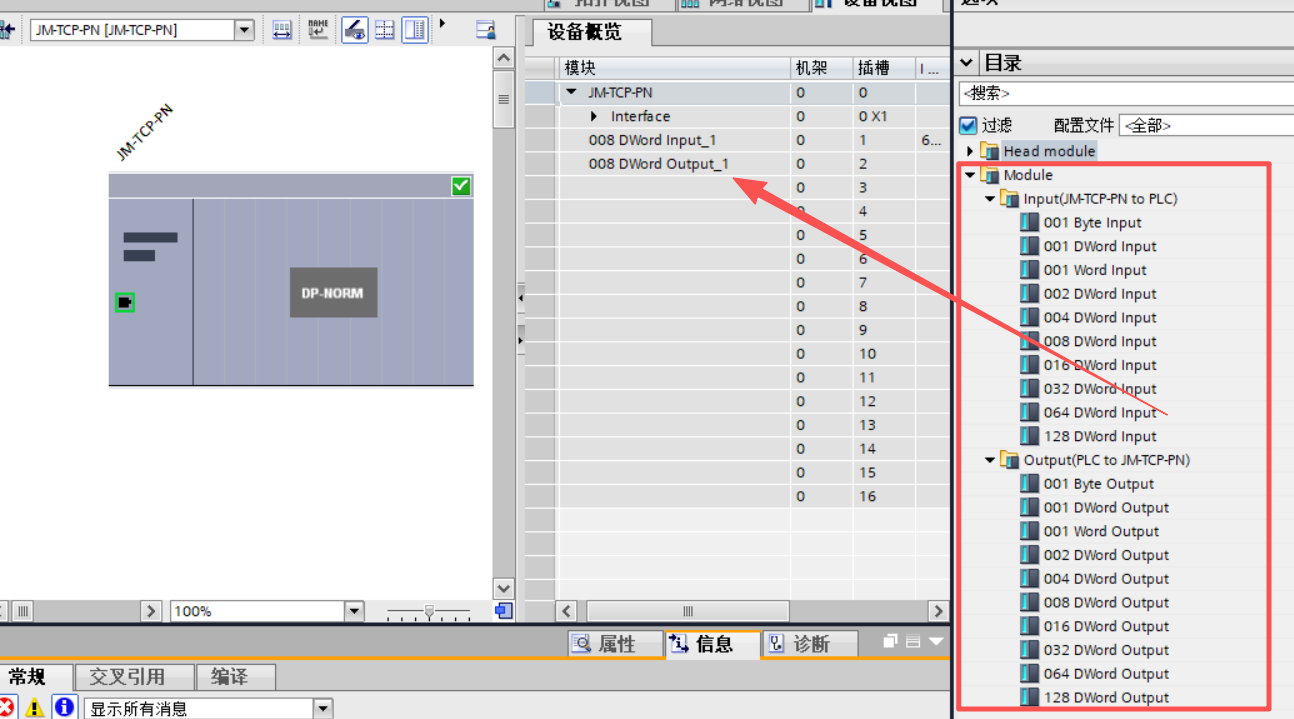

18. 双击拖过来的GSD 添加输入输出 这里根据现场需求添加即可；

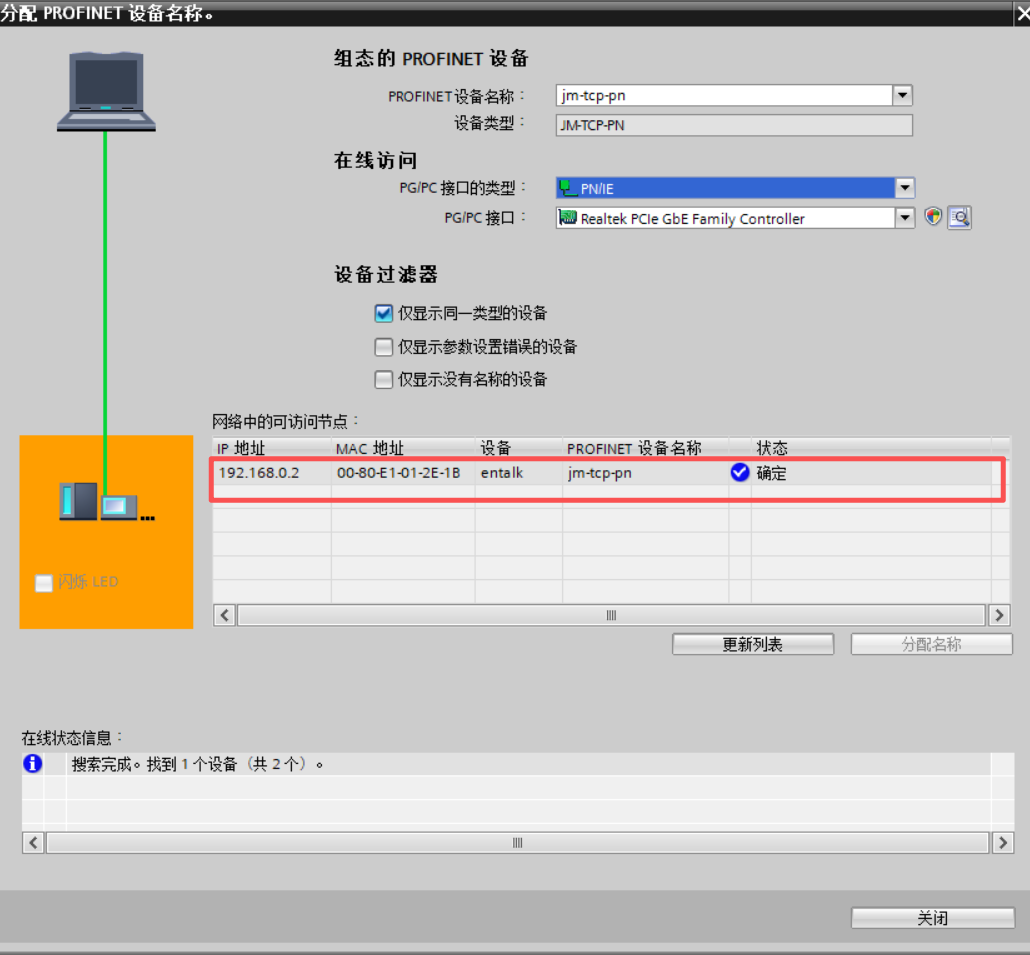

19. 添加完后右键GSD 进行分配名称，名称要显示“一致”即可：

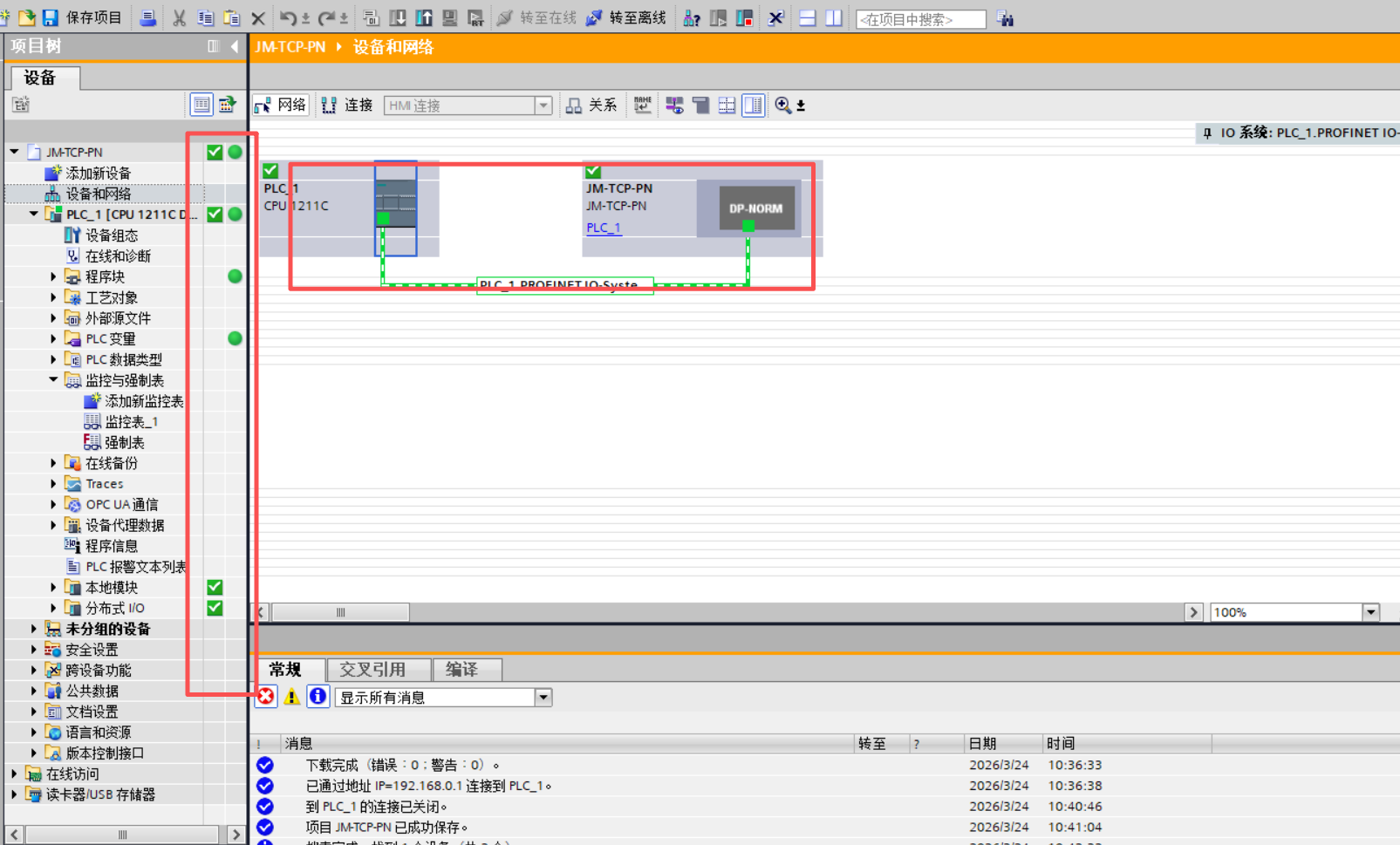

20. 分配完后进行组态并下载到PLC中就可以在线组态了。

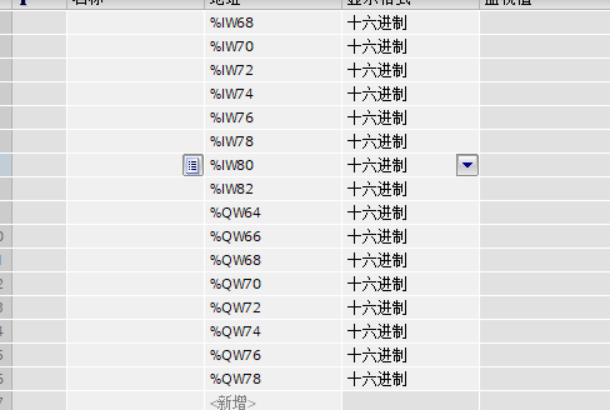

21. 为了方便查看数据发送，这里我们新建一个监控表，根据添加的输入输出的起始地址写到网关，如图所示：

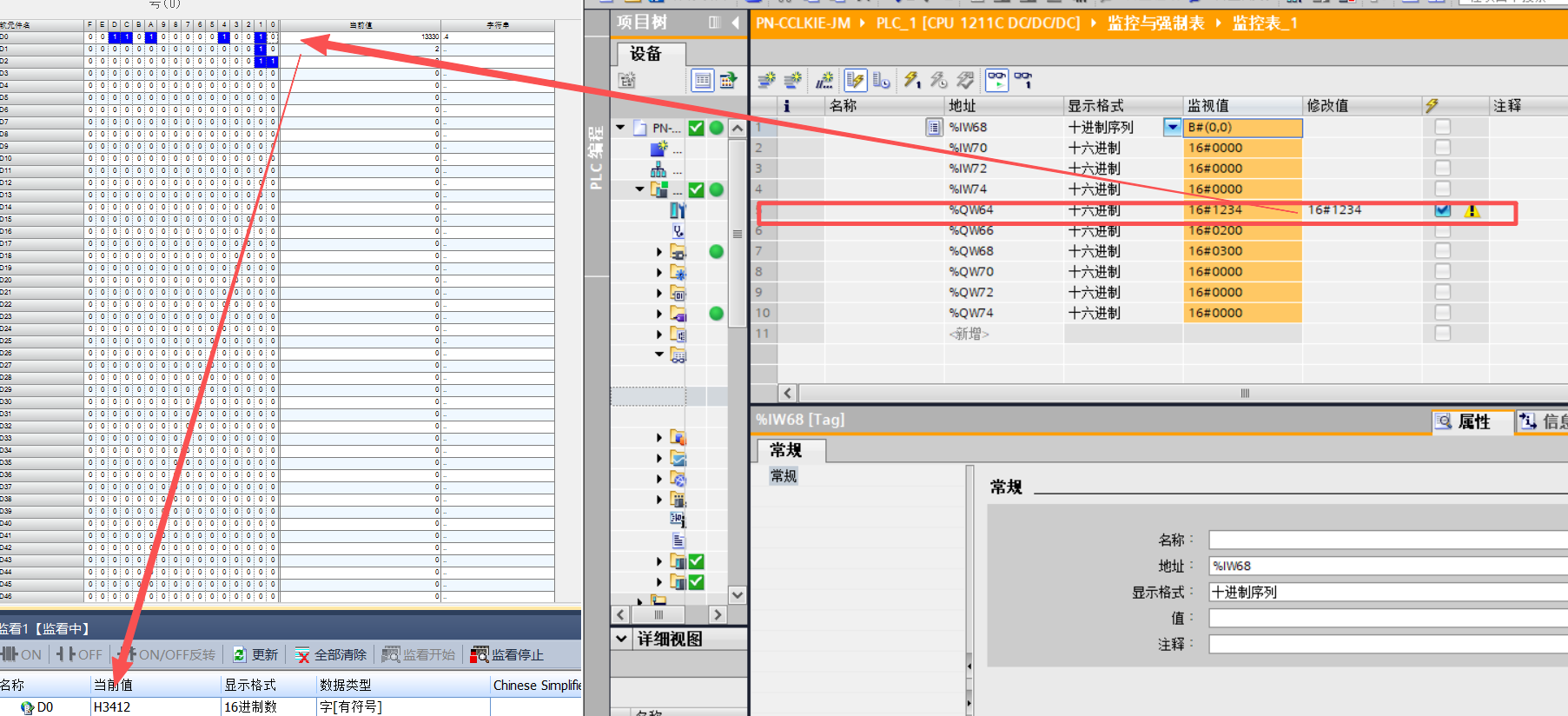

22. 在QW64这一行开始写数据，并进行监控，可以看到，博图写入的数据，三菱这边已经接收到了，如图：
注意：三菱这里的输入是DO开始

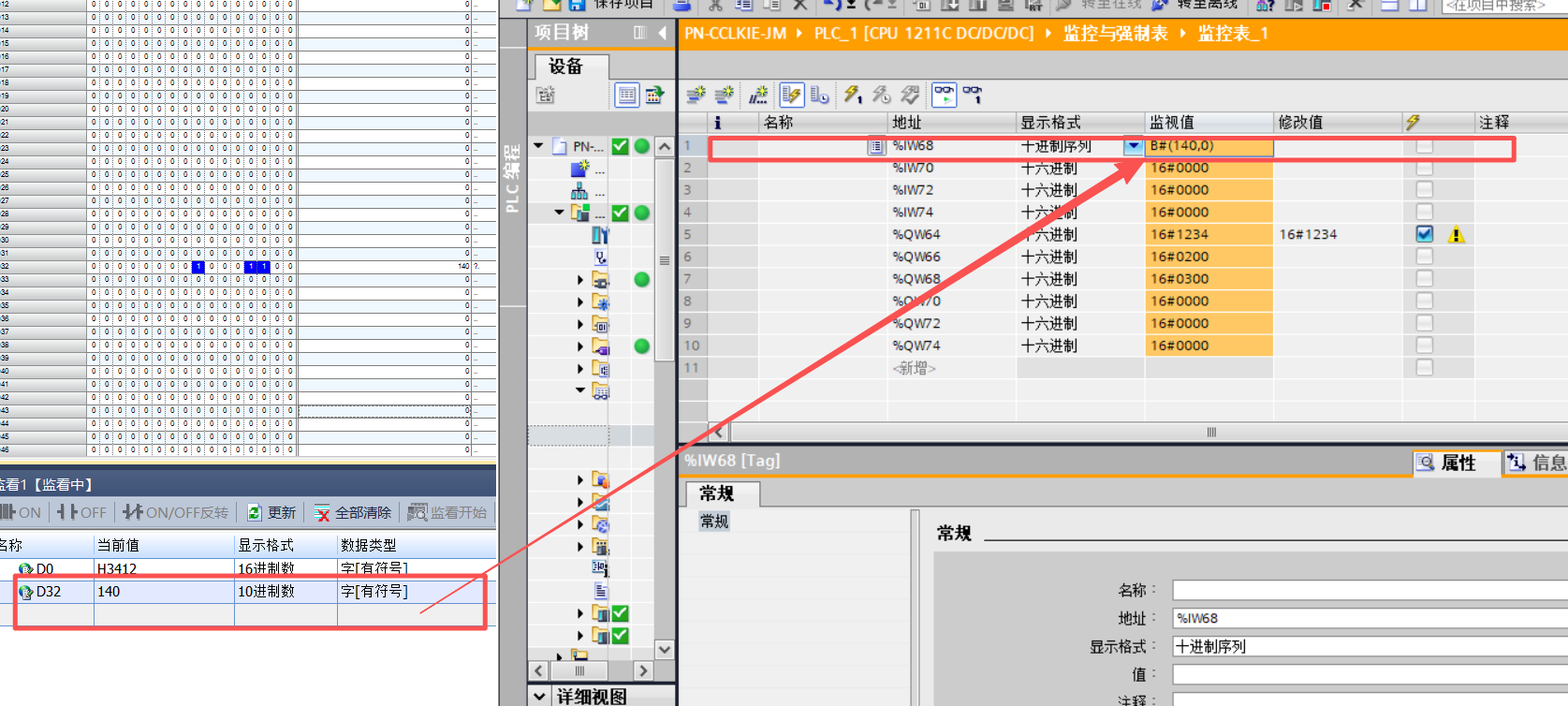

23. 我们在三菱侧写入数据，同时可以看到博图里也收到了数据，如图所示：
注意：三菱这里的输出是D32开始

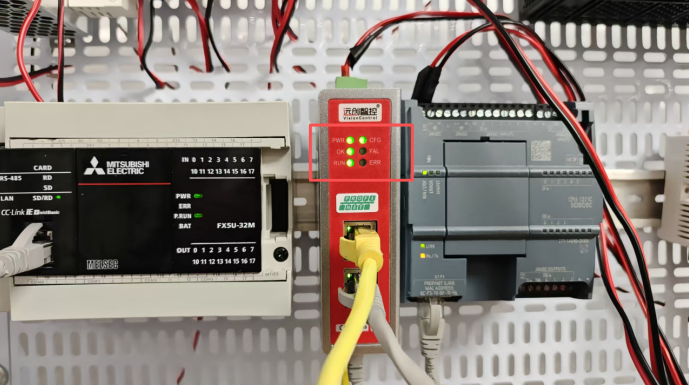

我们看一下网关的指示灯目前状态，如图所示：
这是是通讯成功状态：
CFG是工程灯，常亮状态； OK和RUN也是常亮状态；
以上就是CCLINK IEFB转ProfiNet配置过程了，感谢观看。
![]()

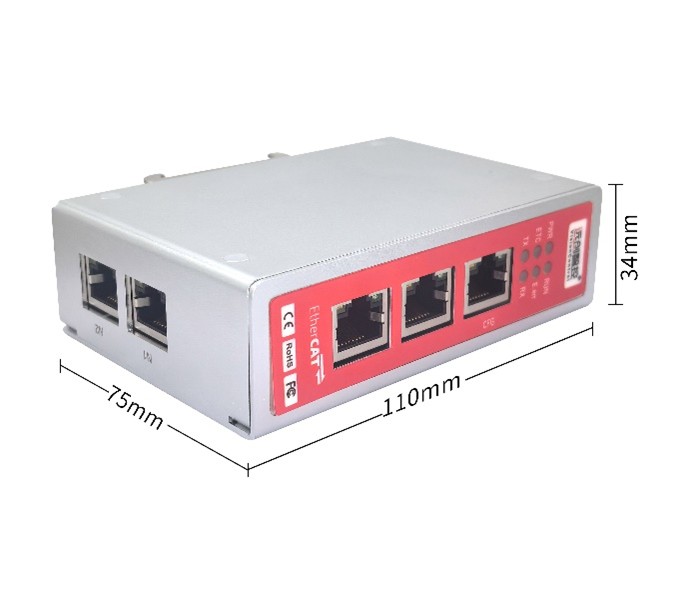

五、 产品尺寸
![]()
六、 安全和注意事项
危险和警告
l 本设备只能由专业人士进行安装。
l 对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险
l 设备只能由取得资格的工作人员才能进行安装和维护。
l 对设备进行任何操作前，应隔离电压输入和电源供应。
l 要用一个合适的电压检测设备来确认电压已切断。
l 在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
l 设备在使用中应提供带正确的额定电压。
