一、行业痛点与需求

在食品、五金、电子元器件等行业的质量检测环节，金属探测设备是把控产品质量、防止金属异物混入的核心设备，其探测灵敏度、运行状态和检测数据的记录追溯直接关系到产品质量安全。传统欧姆龙 CP1E PLC 因缺少以太网接口，与上位机的通信依赖串行链路，数据传输速度慢且抗干扰能力弱，在工业现场复杂的电磁环境下，易出现探测数据传输中断、失真问题，无法实时记录金属异物的探测位置、大小、检测时间等关键信息。

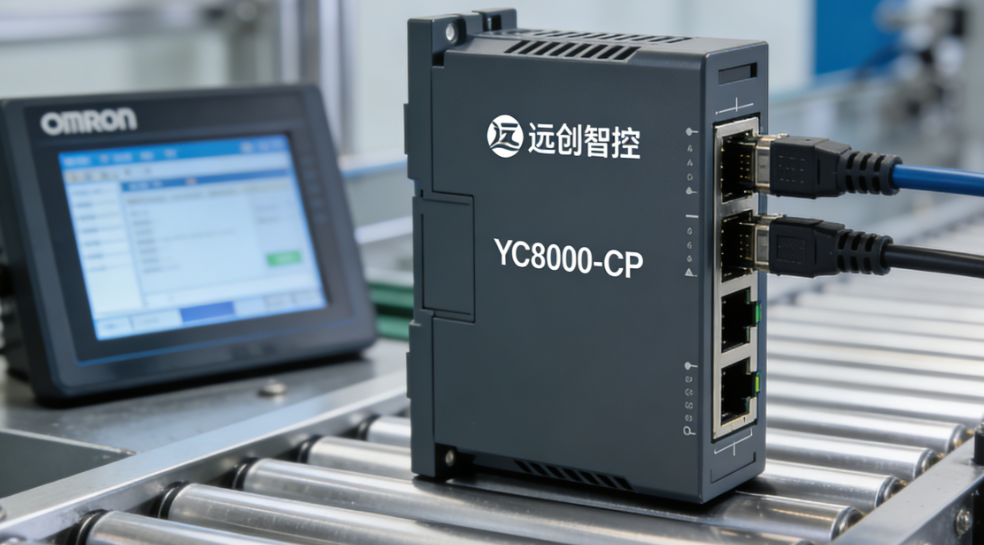

为破解这一难题，远创智控研发的 YC8000-CP 欧姆龙 PLC 以太网模块，专为欧姆龙 CP1E 系列 PLC 设计，可实现 PLC 与以太网的稳定连接，让金属探测设备的网络监控、数据自动上传、远程故障诊断成为现实，匹配各行业的质量检测与追溯需求。

二、项目背景

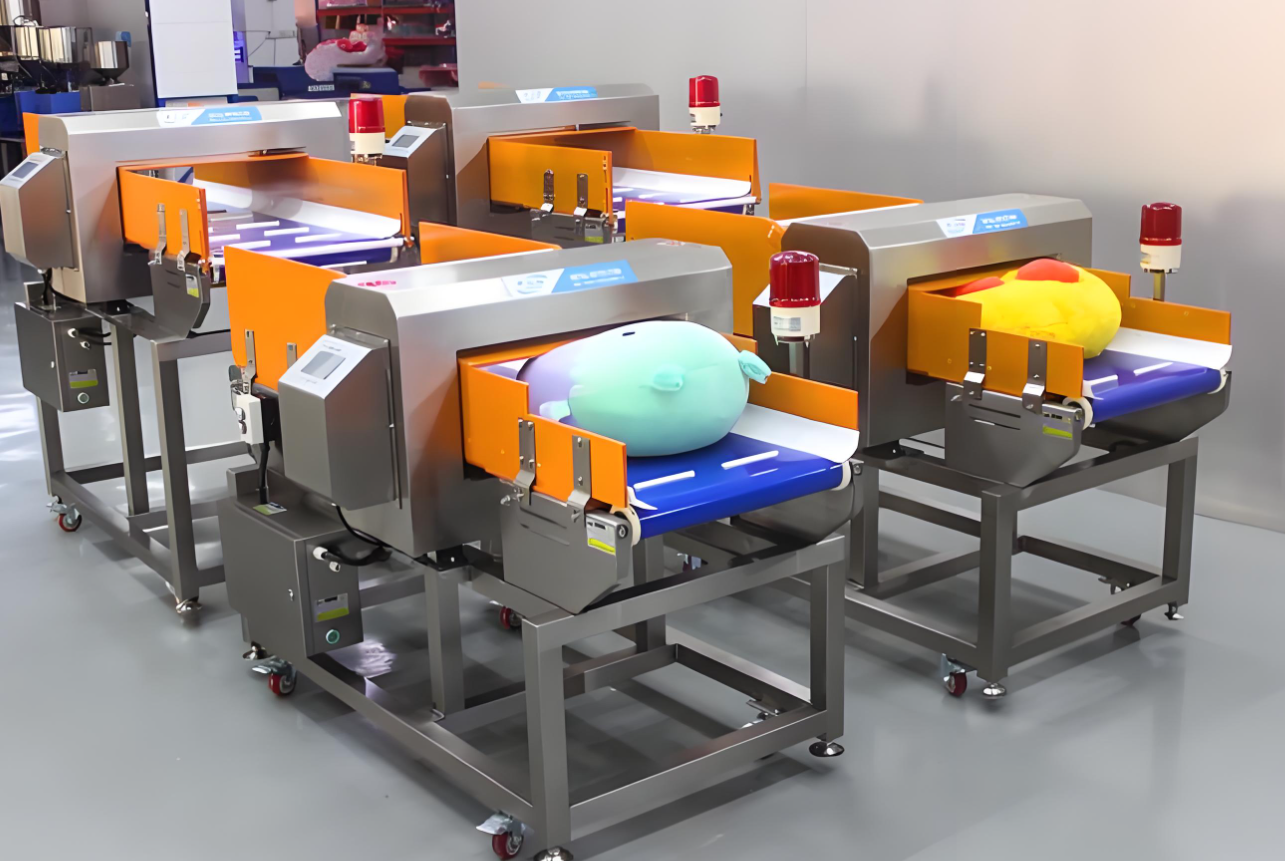

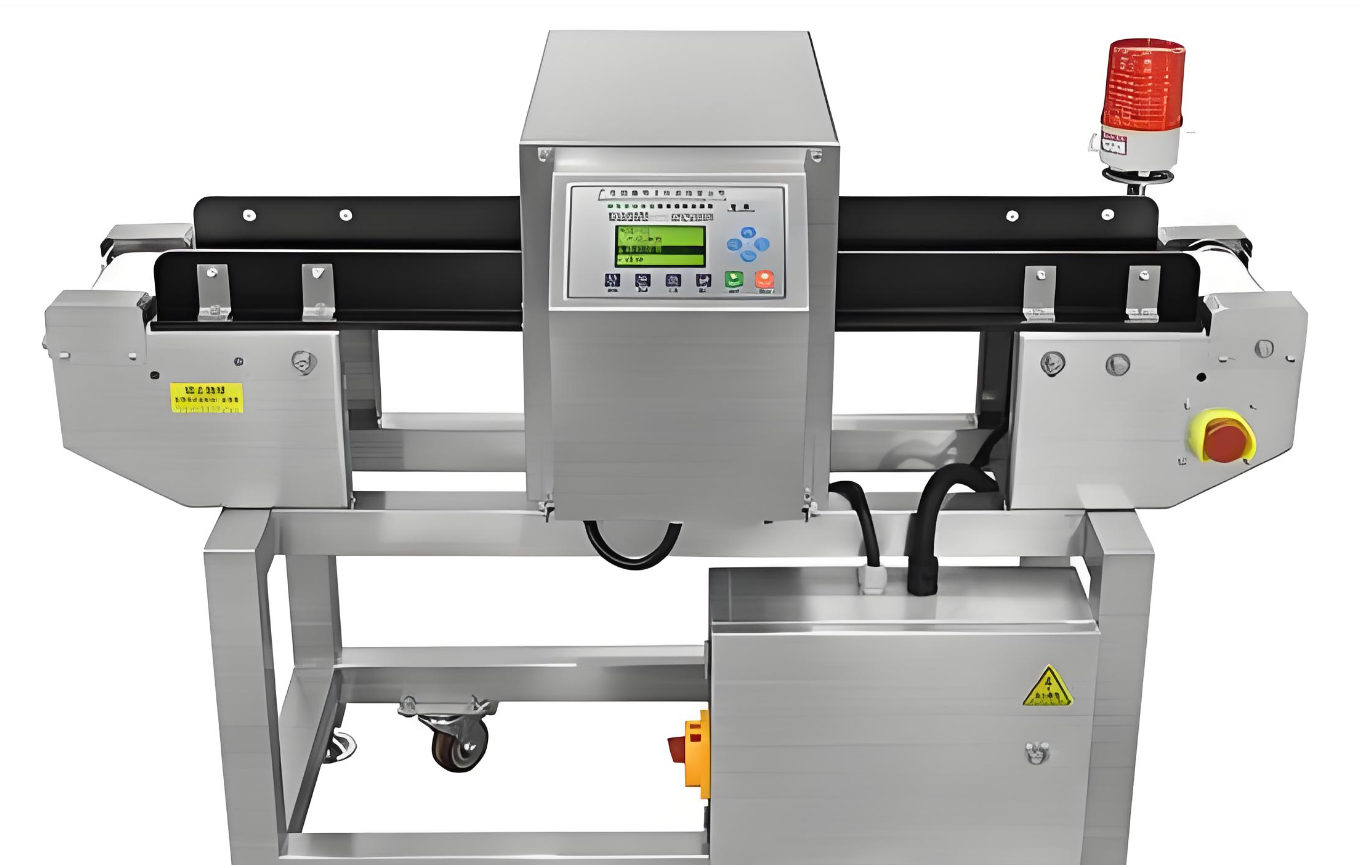

某大型食品加工企业的休闲食品生产线配备多台金属探测设备，核心控制系统均采用欧姆龙 CP1E PLC。随着国家对食品质量安全追溯要求的不断提高，以及企业自身精益化管理的需求，原有串行通信模式已无法满足金属探测数据的实时采集、自动记录和远程监控需求，且人工统计检测数据的方式效率低下，难以应对大批量生产的质量管控要求。为实现金属探测设备的智能化监控、检测数据的数字化追溯和设备的远程管理，企业引入远创智控 YC8000-CP 欧姆龙 PLC 以太网模块，弥补 CP1E PLC 无以太网接口的缺陷，构建一体化的金属探测质量监控体系。

三、设备选型与配置

1. 设备选型

· PLC 型号：欧姆龙 CP1E

· 以太网模块型号：远创智控 YC8000-CP PLC 以太网模块

· 触摸屏型号：三菱 GS2107-WTBD（HMI）

2. 硬件连接

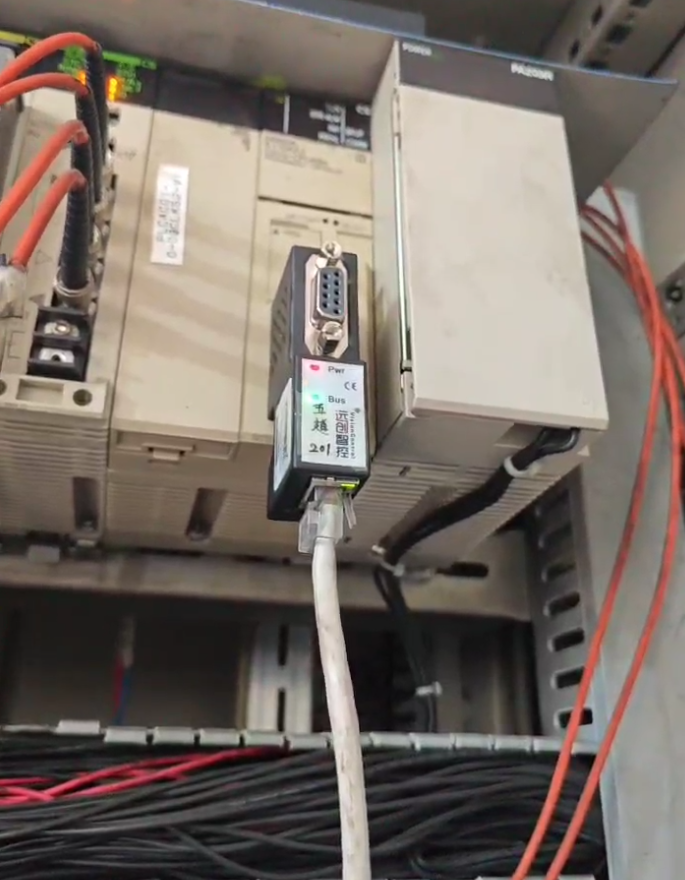

· 将 YC8000-CP PLC 以太网模块直接插入欧姆龙 CP1E PLC 的 DB9 通讯口，由 PLC 直接供电，无需额外配置电源适配器，适配工业现场的紧凑安装环境。

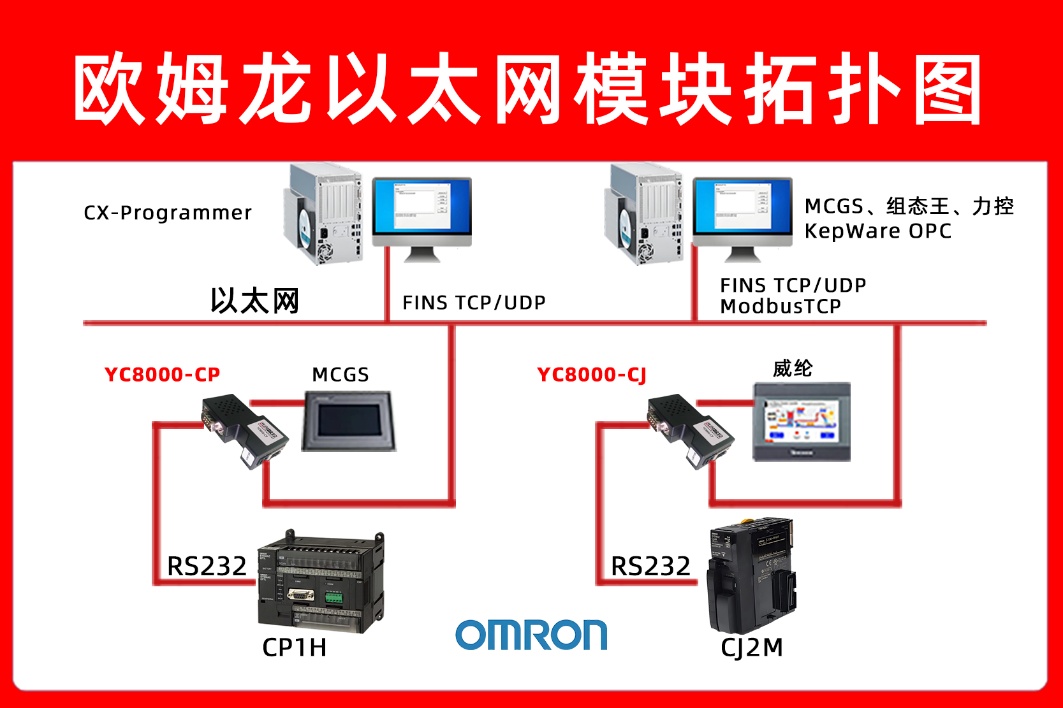

· 使用屏蔽超五类网线将 YC8000-CP 的 RJ45 以太网口连接至食品车间的工业抗干扰局域网交换机，有效抵御车间设备的电磁干扰，保障数据传输稳定。

· 将三菱 GS2107-WTBD 触摸屏的专用通讯线缆接入 YC8000-CP 以太网模块的扩展通讯口，实现触摸屏与 PLC 的近距离高速数据交互，方便现场操作人员实时查看设备状态。

3. 软件配置

· 上位机编程软件：欧姆龙 CX-Programmer

· 触摸屏组态软件：三菱 GT Designer3

· 以太网模块配置工具：远创智控调试软件

四、实施过程

1. 现场勘查与规划

项目实施前，技术团队对企业食品生产车间的金属探测设备布局、现场电磁环境、工厂局域网架构以及质量检测数据的上传要求进行全面勘查。重点确认各金属探测设备的探测数据采集点、现场触摸屏的安装位置（考虑车间防水、防油污需求）以及监控中心的网络接入节点。根据食品生产的卫生要求、设备的运行特性和企业质量追溯平台的对接标准，制定了兼顾安装便捷性、运行稳定性和卫生安全性的硬件安装、网络配置和软件调试方案。

2. 模块安装与调试

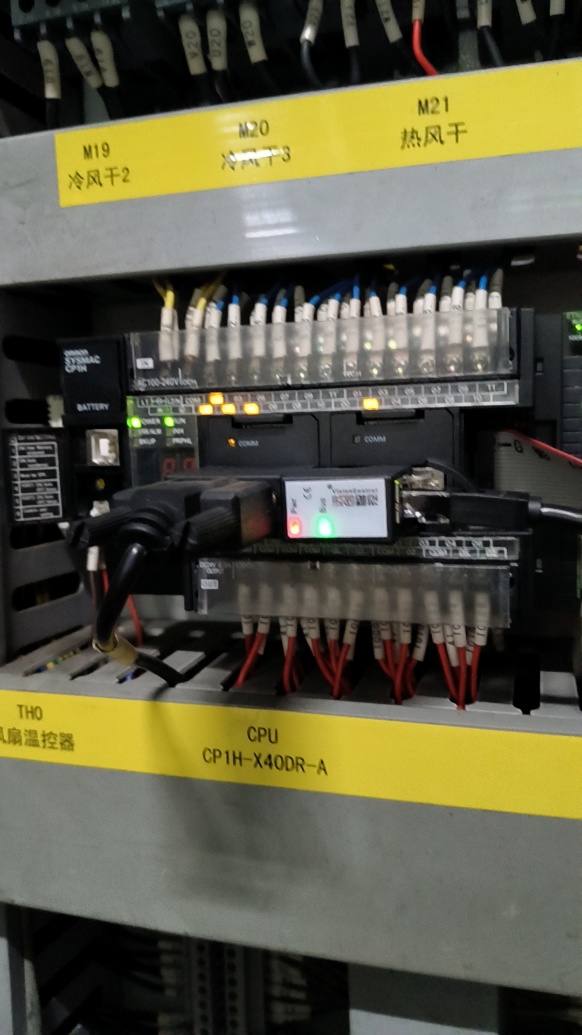

· 硬件安装：选择生产线停产时段进行施工，将 YC8000-CP 以太网模块精准安装至欧姆龙 CP1E PLC 的 DB9 通讯口，完成以太网线、触摸屏通讯线的连接，所有线路均采用食品车间专用的防水、防油污线槽进行布置和防护，符合食品生产的卫生规范。

· 模块配置：通过远创智控调试软件对 YC8000-CP 模块进行网络参数配置，设置专属静态 IP、子网掩码和网关，匹配工厂工业局域网的网段要求；通过模块的 Web 服务器管理界面，实时检测模块与 PLC 的通信状态，对通信链路进行抗干扰优化，确保在车间复杂电磁环境下通信无中断。

· 软件调试：在上位机端安装欧姆龙 CX-Programmer 软件，通过以太网与 YC8000-CP 模块建立稳定连接，实现 PLC 探测程序的远程上传、下载和在线参数调整（如探测灵敏度）；在三菱 GT Designer3 软件中进行触摸屏组态编程，搭建包含设备运行状态、探测灵敏度实时显示、金属异物报警、检测数据本地查询的现场操作界面，确保现场操作人员可通过触摸屏快速掌握设备状态，并对简单参数进行调整。

3. 系统测试与优化

完成硬件安装和软件调试后，结合食品生产的行业特点，开展全维度的系统测试，重点验证系统的稳定性、数据准确性和报警及时性，测试内容包括：

· 探测数据传输测试：通过上位机和三菱触摸屏，实时采集金属探测设备的探测灵敏度、异物探测信号、传送带速度等数据，验证数据传输的准确性和实时性，确保金属异物的检测信息可完整、无延迟记录。

· 远程监控与参数调整测试：在企业质量管控中心的上位机终端，通过以太网连接 YC8000-CP 模块，实现对车间各金属探测设备的远程实时监控，并远程调整探测灵敏度参数，验证远程操作的有效性和响应速度。

· 故障报警与数据追溯测试：模拟金属探测设备常见故障（如传感器故障、探测灵敏度不足、传送带卡滞），验证系统是否能快速捕捉故障信号，在上位机和触摸屏同步发出报警提示；同时模拟金属异物探测场景，验证上位机是否能自动记录异物探测的时间、位置、设备编号等信息，实现检测数据的数字化追溯。

根据测试结果，对模块的通信参数、数据采集频率进行优化，对触摸屏的操作界面进行简化，使其更适配食品车间现场操作人员的使用习惯。

五、总结

远创智控 YC8000-CP 欧姆龙 PLC 以太网模块在金属探测设备中的成功应用，彻底解决了传统欧姆龙 CP1E PLC 无以太网接口、数据传输抗干扰能力弱、检测数据难以数字化追溯的行业痛点。通过模块与三菱触摸屏、上位机的协同工作，实现了金属探测设备的实时监控、远程参数调整、故障智能报警和检测数据数字化追溯，不仅提升了食品生产的质量检测精度和生产效率，还让企业的质量管控工作更贴合国家行业标准，为企业打造智能化、标准化的食品生产质量管控体系提供了坚实的技术支撑。

(具体内容配置过程及其他相关咨询可联系杨工。)
