一、 案例背景与项目痛点

案例背景：

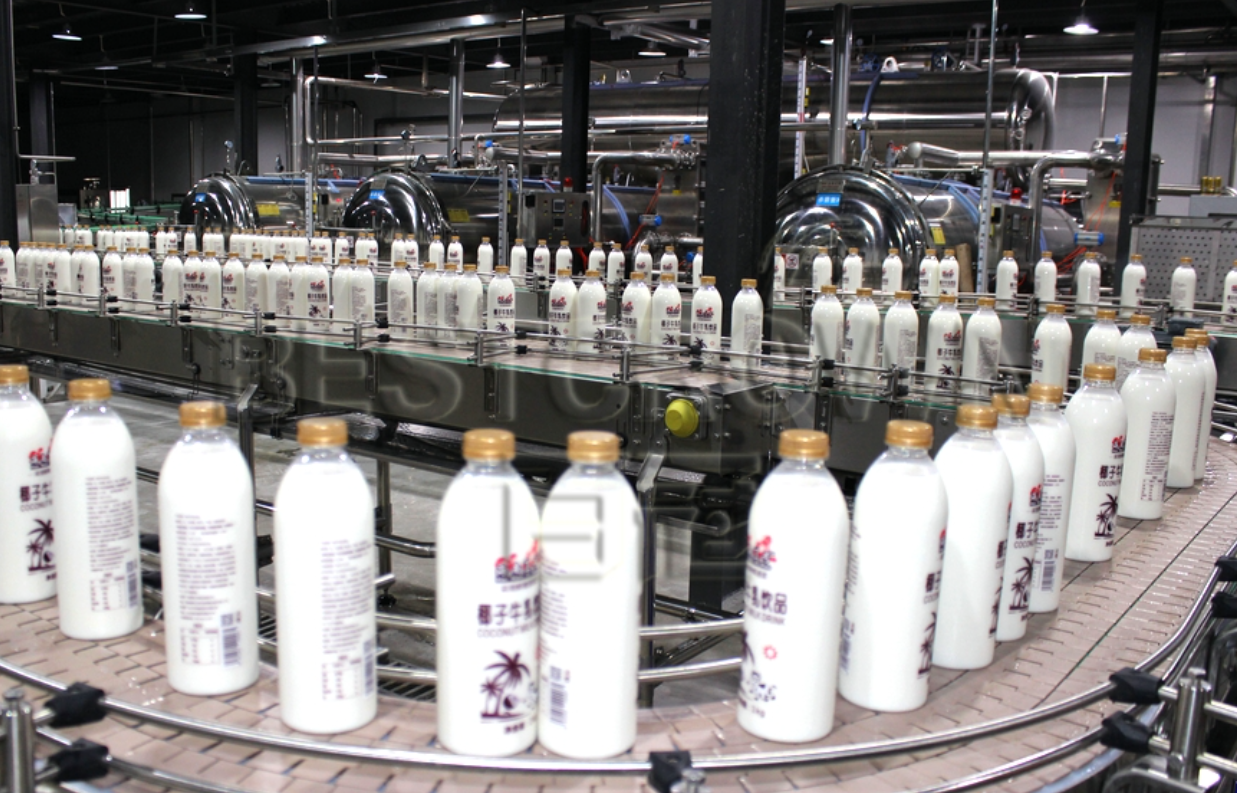

某知名乳品企业对其一条液态奶生产线进行智能化改造。该生产线的核心——板式杀菌机组，其温度控制系统由一台西门子S7-1200 PLC作为主控制器，但关键的温度传感器为第三方品牌，通讯协议为标准的Modbus RTU。企业需要实现两大目标：1）确保PLC能稳定、实时地读取多个温度监测点的数据，进行精准控制；2）将整个杀菌过程的温度曲线数据上传至云端或中央监控系统，以满足生产工艺追溯与合规审计要求。

项目痛点（实施前）：

1.协议壁垒：西门子S7-1200 PLC原生不支持Modbus RTU主站功能，无法直接读取传感器数据。

2.数据孤岛：宝贵的杀菌过程温度数据被“锁”在本地PLC中，无法被上层信息系统（如MES、SCADA）调用，无法形成电子批记录。

3.缺乏追溯能力：当出现产品质量问题（如微生物超标）时，无法快速、准确地回溯当时的杀菌温度曲线，给问题排查和责任界定带来巨大困难。

4.控制精度风险：若通过非标准的模拟量信号传输，存在信号衰减、干扰等风险，影响PLC控制的实时性和精度。

5.运维成本高：传统的硬接线方案布线复杂，后期维护、点位扩展困难，人工抄录温度数据效率低下且易出错。

 二、 解决方案：远创智控YC-PN-RTU协议转换网关

针对上述痛点，我们引入了远创智控YC-PN-RTU协议转换网关。这款产品不仅仅是一个简单的协议转换器，更是一个集成了多种能力的智能网关。

网关功能简介：

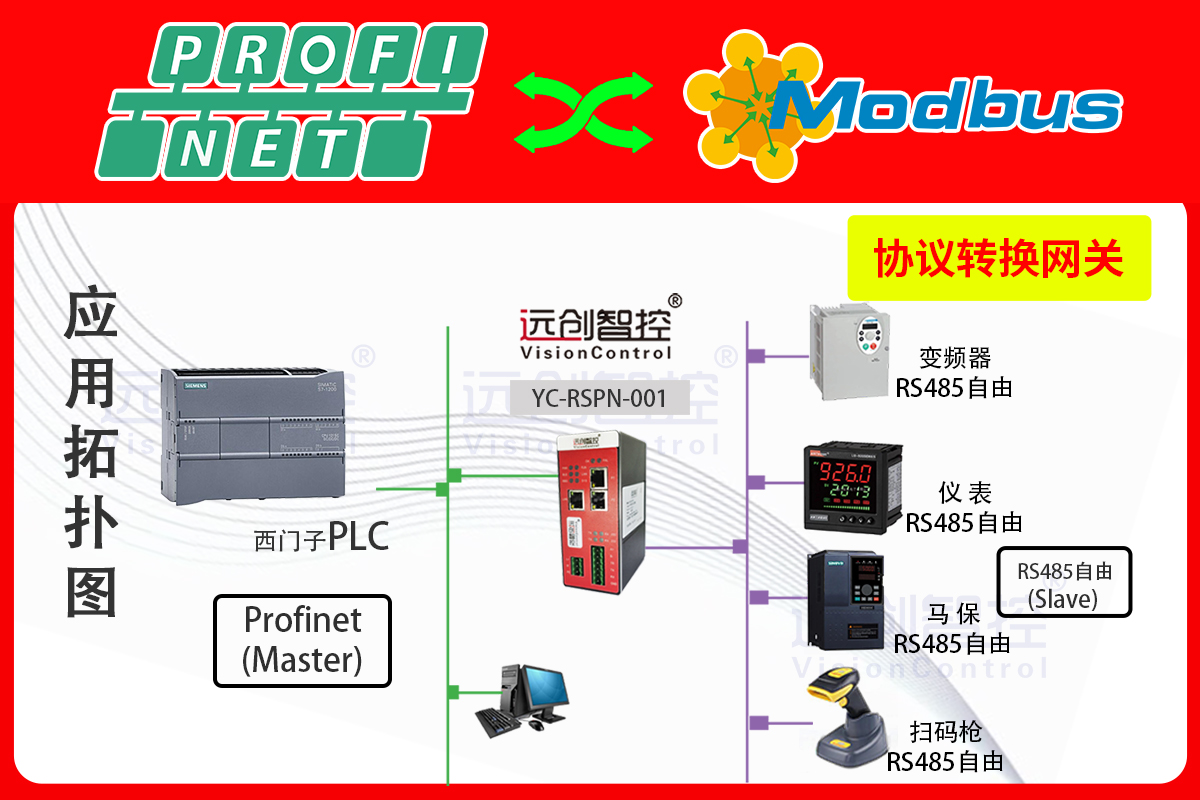

 核心协议转换：作为PROFINET与Modbus RTU之间的桥梁。在PROFINET侧，它作为智能从站，被S7-1200 PLC无缝集成；在Modbus侧，它作为主站，主动轮询连接的多台温度传感器。

 高效数据采集器：能够同时连接多个Modbus从站设备（如温度、压力、流量传感器），将分散的数据集中采集并统一映射到PLC的输入输出映射区。

 物联网网关功能：具备强大的上行通讯能力，在完成协议转换的同时，可以通过以太网口将处理后的数据（如完整的杀菌温度曲线）直接上传至云端平台或上位机软件，实现了IT与OT层的数据直达。

 工业级可靠性：作为一款真正的工业网关，其设计适用于电磁干扰强烈、温湿度变化大的严苛车间环境，保障了通讯的长期稳定。

 三、 清晰的系统拓扑与实施过程

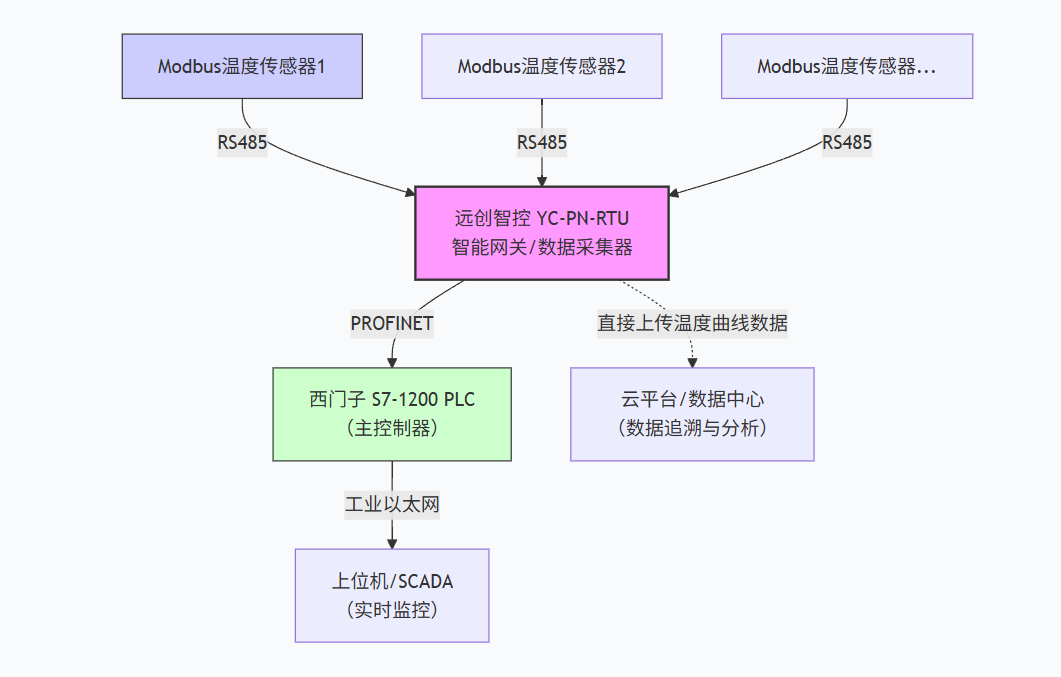

1. 系统拓扑结构

2. 实施过程

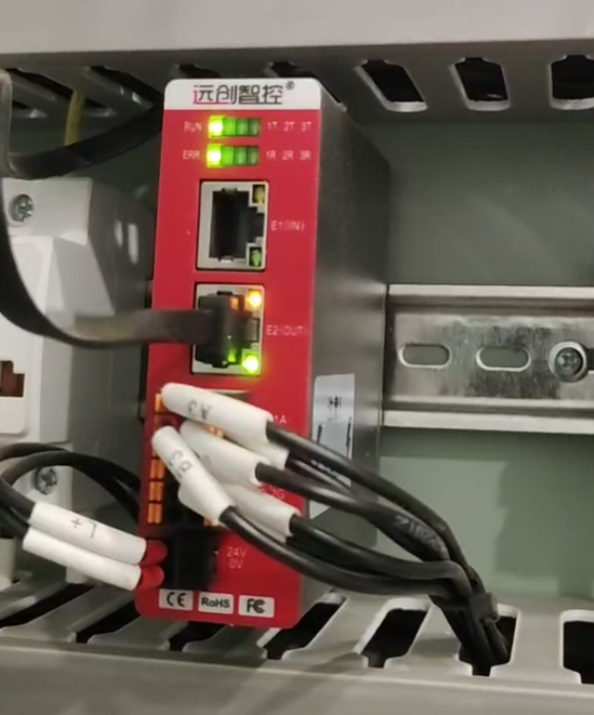

 硬件连接：将多个Modbus温度传感器的RS485接口通过手拉手方式连接到YC-PN-RTU网关的RS485端子。使用标准工业网线将网关的PROFINET接口连接到S7-1200 PLC的PN端口。

 西门子侧配置：在TIA Portal工程中，导入远创智控提供的GSDML文件。将YC-PN-RTU网关作为标准的PROFINET IO设备添加到网络，并为其分配输入和输出地址空间（例如，128字节输入用于接收传感器数据，128字节输出用于发送指令）。

 网关配置：使用远创智控提供的专用配置软件，进行关键参数设置：

 PROFINET侧：设置设备名称、IP地址，与TIA Portal中的配置保持一致。

 Modbus RTU侧：设置波特率、数据位、停止位和校验位，与所有温度传感器参数匹配。

 数据映射：建立映射表，将每个温度传感器的Modbus寄存器地址（如保持寄存器40001），一一对应到西门子PLC的输入映像区（如IB0-IB1）。同时，可配置网关的边缘计算功能，如设置温度报警阈值。

 物联网功能配置：如需直接上传，则配置目标云平台的IP地址、端口号及通信协议（如MQTT、HTTP）。

 程序调试：在S7-1200 PLC的程序中，直接访问之前映射的I/O地址，即可获取实时的温度值。将工程配置下载到网关和PLC，进行联调测试，验证数据读写与上传功能。

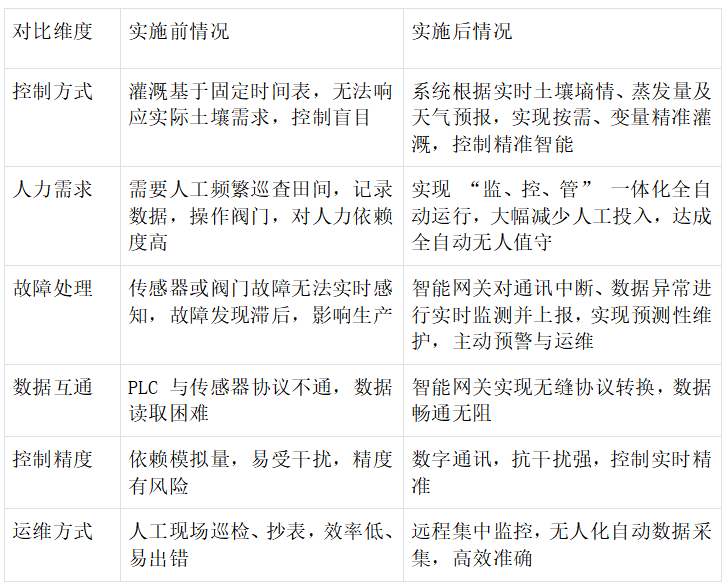

四、 应用效果与实施前后对比

 五、 行业推广与前景展望

远创智控YC-PN-RTU所代表的工业网关 解决方案，其“承上启下、融会贯通”的价值在以下主流且快速发展的行业中同样熠熠生辉：

1.生物与制药行业：对灭菌釜、培养箱、冷链仓库的温湿度监控有严格的GMP合规要求。此方案能完美实现数据的无纸化、可验证追溯。

2.新能源锂电池生产：在烘烤、化成等工序中，对炉内温度的均匀性和一致性要求极高。该网关能高效集成各类温控设备，为MES系统提供精准的生产过程数据。

3.智慧农业与食品加工：在温室大棚、冷链物流、中央厨房等场景，需要对环境参数进行大规模、低成本的数据采集与监控，这正是物联网网关 的用武之地。

4.环保与水处理：在污水处理厂，需要集成大量来自不同厂商的泵、阀门、水质传感器（pH、COD等），协议转换数据采集器是构建智慧水务平台的基础。

 六、 总结

本次在乳制品杀菌设备上的成功实践，雄辩地证明了：一个设计精良的协议转换网关，早已超越了简单的协议“翻译官”角色。它是打通OT与IT层的关键物联网网关，是赋能设备本地智能的协议转换网关，是构建工厂数据神经末梢的数据采集器，更是满足工业现场严苛要求的工业网关。

它以其高度的可靠性、灵活性和经济性，将原本孤立的核心控制器（PLC）与底层传感器（Modbus）无缝融合，并进一步将关键工艺数据价值化、云端化，最终实现了从“生产控制”到“质量控制”再到“数据驱动决策”的闭环。在工业互联网与“中国智造”深度融合的今天，此类智能网关 必将成为传统制造业迈向数字化、智能化转型进程中不可或缺的基石与催化剂。

《具体内容配置过程及其他相关咨询请与武工留言交流》
