一、项目背景与痛点分析

在新能源锂电池制造行业的智能化升级进程中，某企业的涂布、分切等核心生产设备仍采用西门子S7-200PLC进行控制。该系列PLC作为经典款工业控制器，虽具备稳定的逻辑运算能力，但存在一个关键短板——无原生以太网接口，仅支持PPI串口通讯。这一硬件限制直接导致设备无法接入车间以太网网络，形成数字化转型的“物理断层”：一方面，上位机需通过专用PPI电缆与PLC连接，无法实现远程数据采集；另一方面，现场操作的触摸屏也必须依赖PPI总线单独通讯，既不能与上位机共享数据通道，也难以融入工厂级的以太网监控系统，严重制约了生产数据的实时交互与集中管理。

二、解决方案实施过程

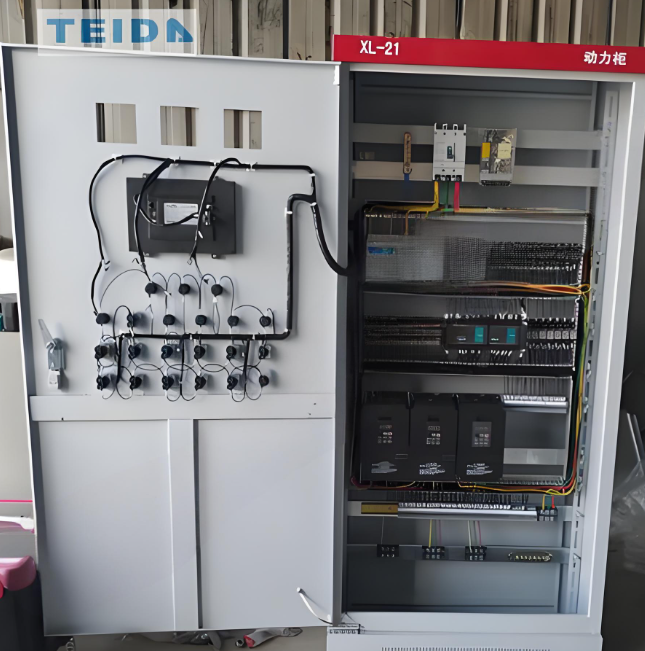

1.硬件架构搭建

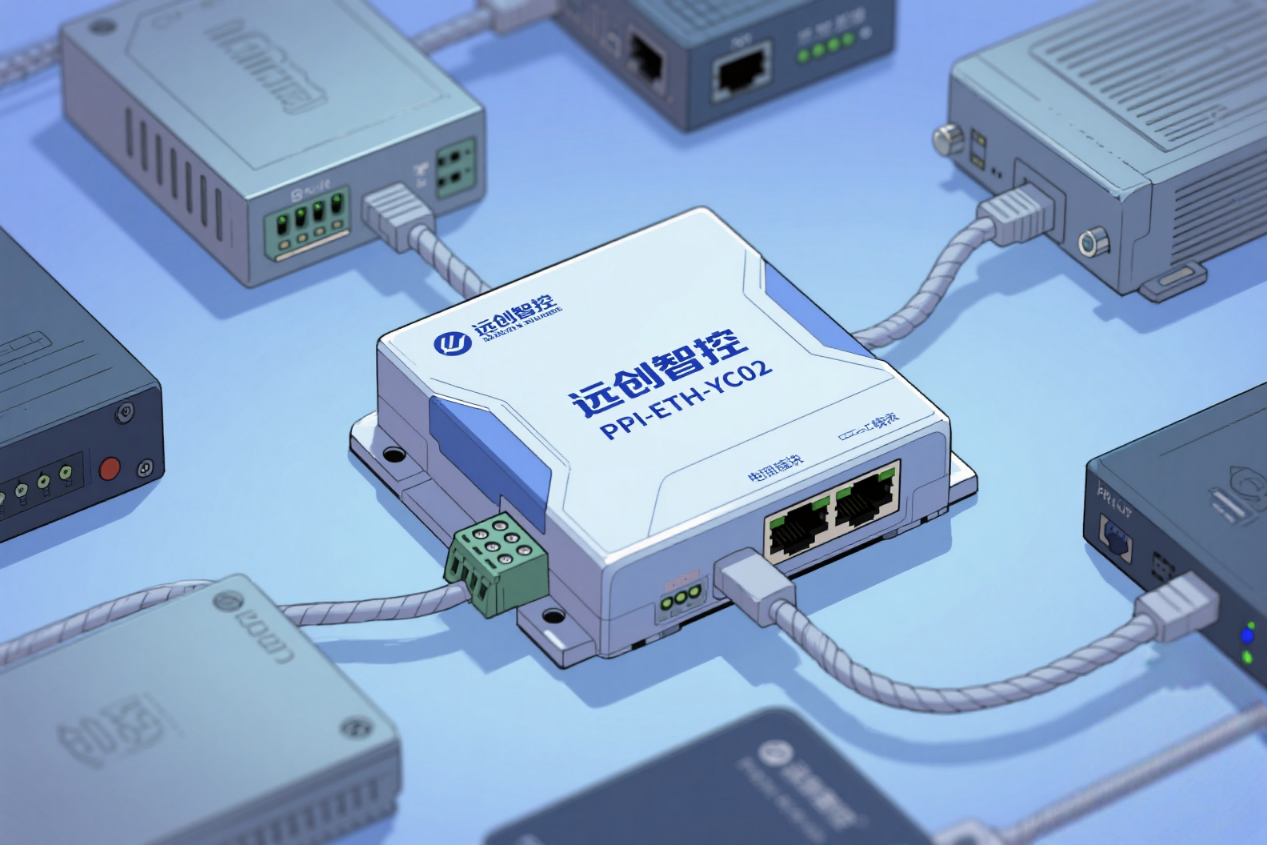

选用远创智控PPI-ETH-YC02以太网模块作为核心转换设备，该模块专为西门子S7-200系列设计，具备PPI协议与以太网协议的双向转换能力。具体连接方式如下：

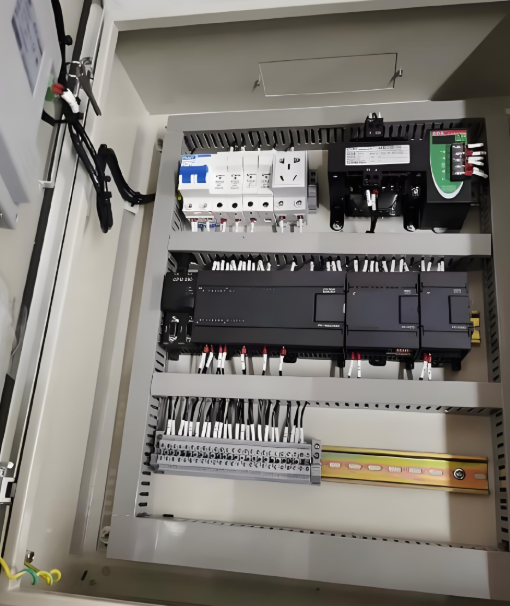

将PPI转以太网模块的PPI接口通过DB9串口线直接接入S7-200PLC的PPI通讯端口，实现物理层连接。

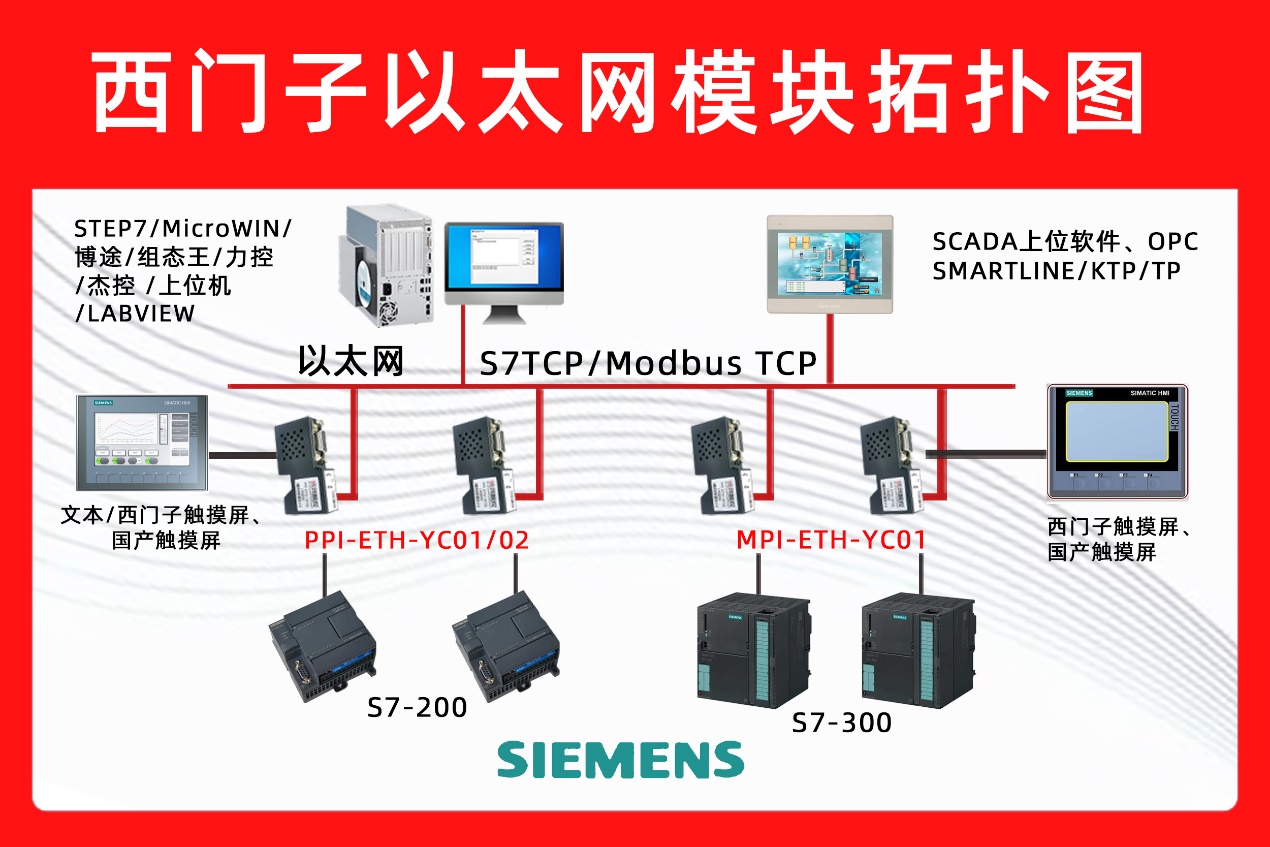

模块的以太网口通过工业交换机分别连接上位机（安装组态王监控软件）和国产品牌触摸屏（选用昆仑通态TPC1061Ti），形成星型网络拓扑。

为模块分配固定IP地址（192.168.0.10），确保与上位机（192.168.0.11）、触摸屏（192.168.0.12）处于同一网段。

2.软件参数配置

PLC侧设置：在STEP7Micro/WIN软件中保持PPI通讯参数默认值（波特率187.5Kbps，无奇偶校验），无需修改原有控制程序。

模块配置：通过浏览器登录PPI-ETH-YC02的Web配置界面，将工作模式设为“PPI服务器”，并映射PLC的V区寄存器（如V0.0-V200.0）至以太网数据区。

上位机配置：在组态王中添加“ModbusTCP”设备驱动，输入以太网模块IP地址及端口号（默认502），建立与PLC寄存器的对应关联。

触摸屏配置：在昆仑通态MCGS软件中选择“西门子S7-200PPI”驱动，通讯方式设置为“以太网”，指向模块IP地址完成变量绑定。

3.系统联调验证

进行数据双向传输测试：上位机发送启停指令，PLC执行动作后，触摸屏实时显示状态变化，验证通讯链路完整性。

测试多设备并发性能：同时通过上位机采集100组数据、触摸屏修改20个参数，监测到通讯延迟稳定在30ms以内，无数据丢包。

模拟工业环境干扰：在设备旁运行高频电机，持续1小时通讯无中断，验证抗干扰能力。

三、产品功能亮点解析

1.PPI协议深度兼容与透明转换

PPI转以太网模块内置专用PPI协议处理芯片，可精准解析西门子S7-200PLC的PPI通讯帧结构，实现PPI协议与以太网协议的双向透明转换。无需对PLC原有程序进行任何修改，即可保留原有的PPI通讯逻辑，确保控制流程的连续性。同时支持187.5Kbps、9600bps等多档PPI波特率自适应，兼容不同型号S7-200PLC的通讯需求。

2.多主站并行通讯能力

具备8路TCP并发连接处理能力，可同时接入上位机、触摸屏等多个主站设备，实现多节点对PLC的并行访问。通过时分复用技术对PPI总线资源进行智能调度，避免主站矛盾，确保上位机数据采集与触摸屏现场操作的实时性，数据交互延迟可控制在50ms以内。

3.便捷化配置与工业级可靠性

搭载Web可视化配置界面，支持通过浏览器完成IP地址、寄存器映射、通讯参数等设置，无需安装专用配置软件，1小时内即可完成整套系统部署。硬件采用-40℃~75℃宽温设计，内置电源反接保护、浪涌抑制电路，可抵御工业环境中的电磁干扰，平均无故障工作时间（MTBF）达10万小时以上。同时支持在线状态监测，可实时反馈PPI总线通讯质量、以太网连接状态等关键信息，便于快速排查故障。

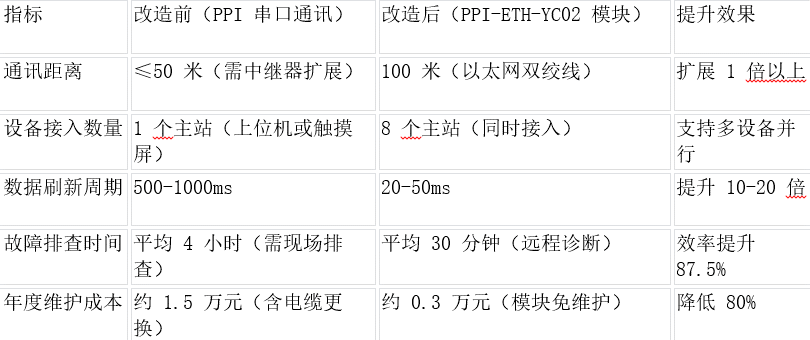

四、应用效果对比

在实际生产中，该方案展现出显著优势：通过昆仑通态触摸屏修改涂布机温度参数后，上位机能立即捕获数据变化并生成趋势曲线；当PLC出现异常时，以太网模块可主动向上位机发送报警信息，配合触摸屏的本地提示，实现“远程+现场”双重监控。

五、总结

本案例通过远创智控PPI-ETH-YC02以太网模块，精准解决了西门子S7-200PLC无原生以太网接口的核心痛点，为新能源锂电池生产线搭建了高效的通讯桥梁。方案的核心价值在于：以低成本方式实现了PPI协议与以太网的无缝对接，既保护了企业原有设备投资，又满足了智能制造对多设备协同、数据实时交互的需求。

特别是与昆仑通态等国产品牌触摸屏的兼容适配，不仅降低了系统集成成本，更体现了国产工业通讯产品在兼容性与性价比上的优势。该方案可广泛应用于食品加工、包装机械等仍在使用S7-200PLC的行业，为老旧设备的智能化改造提供了经济可行的升级路径。
