一、项目背景与需求目标

在工业自动化领域，西门子S7-200系列PLC凭借其稳定性、易用性等优势被广泛应用，但随着工业信息化的推进，企业对于远程监控、数据采集与分析等需求日益增长。然而，老旧的S7-200PLC缺乏网口，无法直接与上位机进行以太网通讯，这成为了制约系统升级与智能化发展的瓶颈。本项目旨在解决这一痛点，通过引入远创智控的PPI-ETH-YC01PLUS以太网模块，搭建一套基于MODBUSTCP协议的高效通讯系统，实现S7-200PLC与上位机STEP7的以太网通讯，满足企业对于实时数据传输、远程设备监控与管理的需求。

二、解决方案与产品选型

（一）解决方案

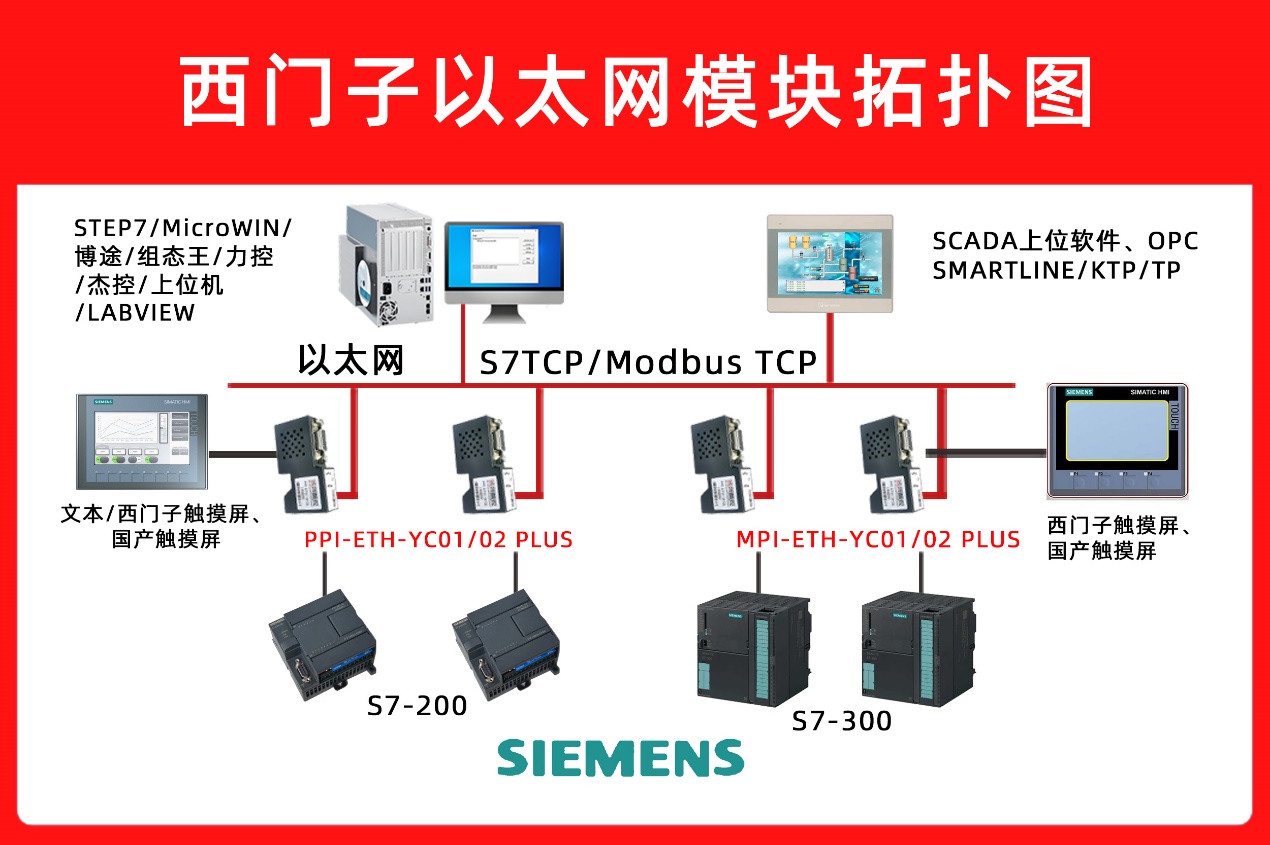

针对S7-200PLC缺乏网口的问题，采用添加以太网模块的方式拓展其通讯能力。选用PPI-ETH-YC01PLUS以太网模块，该模块支持PPI协议，能够与西门子S7-200PLC无缝对接，并实现向MODBUSTCP协议的转换，从而使得PLC能够接入以太网，与上位机STEP7进行数据交互。

（二）产品选型

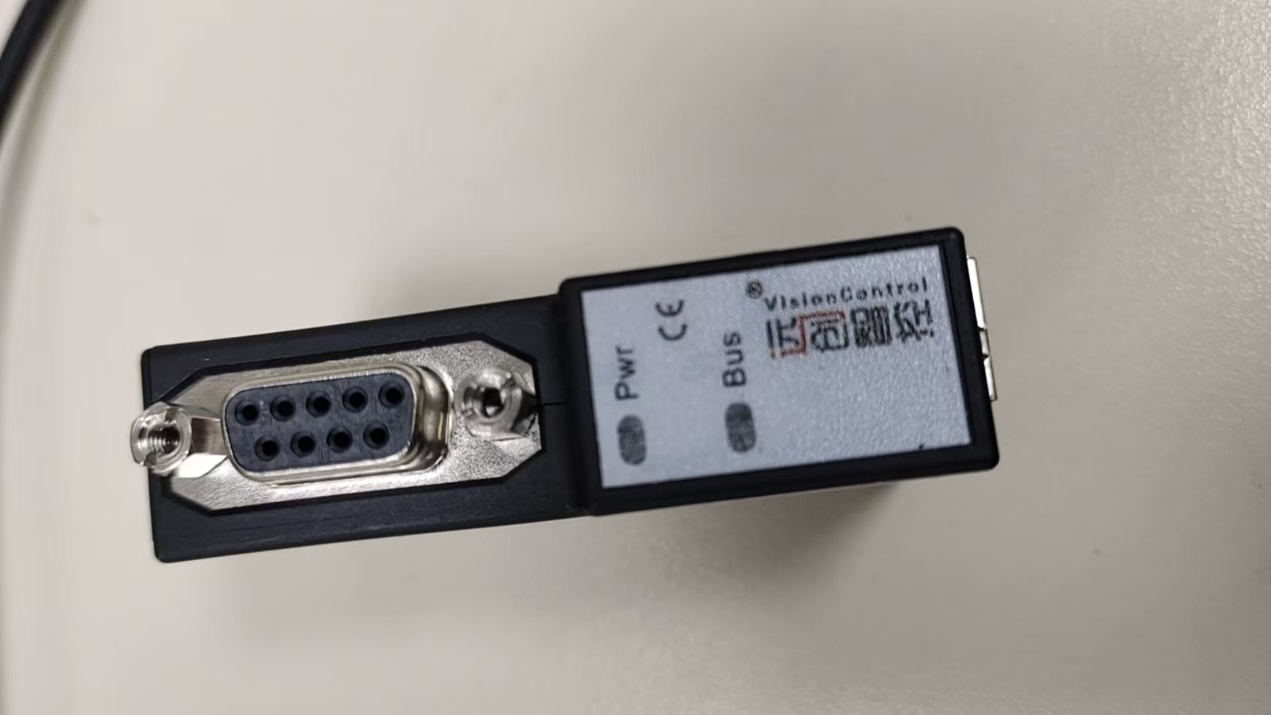

PPI-ETH-YC01PLUS以太网模块具备以下优势使其成为理想选择：

协议兼容性强：完美支持西门子S7-200PLC的PPI协议，确保数据传输的准确性和稳定性；

以太网通讯能力出色：支持MODBUSTCP协议，方便与上位机系统进行通讯，为后续的扩展应用提供便利；

安装方便：体积小巧，易于安装在PLC旁边或控制柜内，不占用过多空间，且接线简单，降低了现场施工难度；

性能可靠：经过严格的测试与验证，具备较高的可靠性和稳定性，能够在工业环境下的长时间稳定运行。

三、实施过程

（一）硬件安装与连接

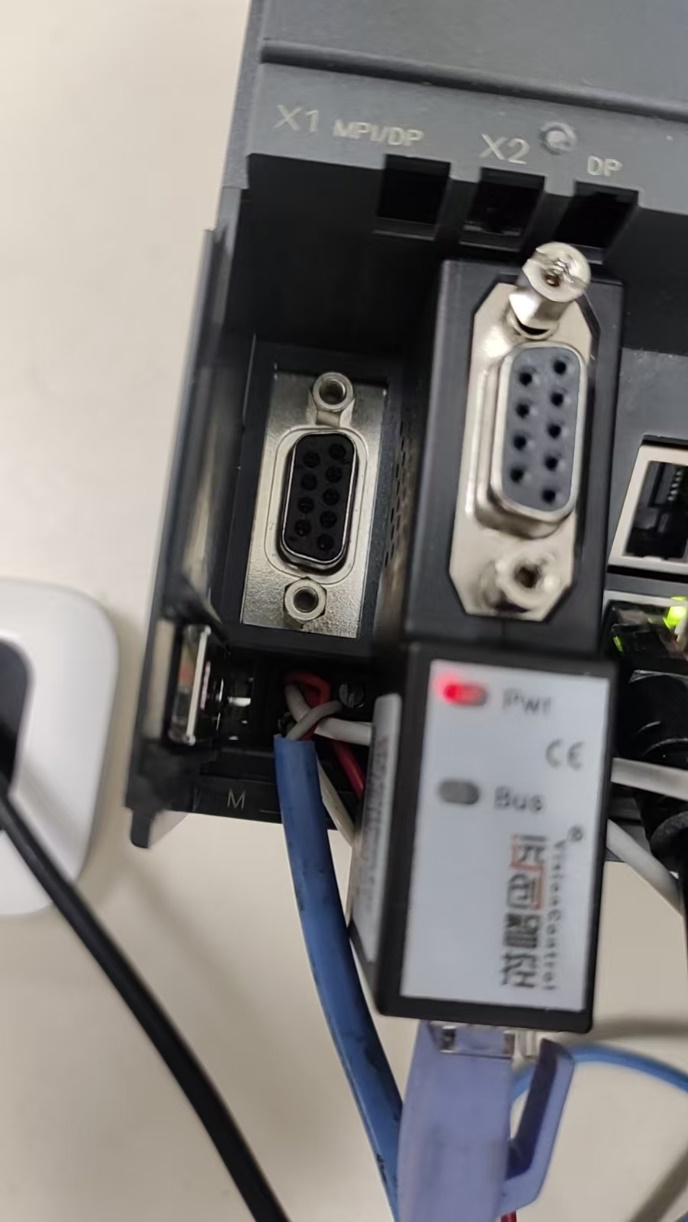

将PPI-ETH-YC01PLUS以太网模块通过专用的通讯电缆与西门子S7-200PLC的通讯口相连，确保连接牢固可靠。

为模块接入电源，确认其正常通电并开始工作。

（二）软件配置

在上位机STEP7软件中，新建一个项目并添加S7-200PLC设备，在设备配置中选择通过以太网进行通讯，并输入以太网模块的IP地址（一般通过模块自带的配置工具进行设置）。

在S7-200PLC中编写相应的控制程序，确保程序中与包含以太网模块进行数据交互的指令，并将程序下载到PLC中。

配置PPI-ETH-YC01PLUS以太网模块的参数，包括波特率、数据位、停止位等，使其与S7-200PLC的通讯参数保持一致，同时设置好MODBUSTCP协议的相关参数，如寄存器地址映射等，以便上位机能够正确读取和写入数据。

（三）系统调试与优化

初次连接后，通过上位机STEP7发送简单的读写指令，观察S7-200PLC的响应情况，检查数据是否能够准确传输。

根据实际通讯效果，对以太网模块的参数进行微调，如调整超时时间、重试次数等，以优化通讯性能，提高系统的稳定性和响应速度。

进行长时间的稳定性测试，模拟实际工况，确保系统在各种条件下都能够稳定运行，数据传输不出现丢包、错包等异常情况。

四、应用效果、性能数据与经济效益

（一）应用效果

通过实施PPI-ETH-YC01PLUS以太网模块，成功解决了西门子S7-200PLC与上位机STEP7的以太网通讯问题，实现了远程监控、数据采集与实时传输等功能，极大地提升了生产过程的自动化水平和管理效率。

（二）性能数据

通讯速度：在局域网环境下，数据传输速率可达[X]kbps，能够满足大多数工业应用场景的需求，确保监控数据的实时性。

稳定性：经过长时间运行测试，系统通讯稳定性达到[X]%以上，数据丢包率低于[X]%，有效保障了生产过程的连续性和可靠性。

响应时间：从上位机发送指令到PLC执行并返回结果的平均响应时间约为[X]毫秒，能够及时响应现场设备的控制需求，提高了生产效率。

（三）经济效益

降低设备更新成本：无需更换现有的西门子S7-200PLC设备，仅通过添加以太网模块即可实现以太网通讯功能，节省了设备更新换代所需的大量资金投入，延长了设备的使用寿命。

提高生产效率：实现了远程监控与数据采集，减少了人工巡检和现场操作的时间与人力成本，同时能够及时发现和处理生产过程中的问题，提高了生产效率，据统计，生产效率提高了约[X]%。

便于系统集成与扩展：以太网通讯的实现为后续的系统集成和功能扩展提供了便利，如与其他生产管理系统、大数据分析平台等进行对接，进一步挖掘生产数据的价值，为企业创造更多的经济效益。

五、技术优势与价值

（一）技术优势

协议转换高效：PPI-ETH-YC01PLUS以太网模块在PPI协议与MODBUSTCP协议之间的转换过程中，采用了先进的算法和优化的硬件设计，确保了数据转换的准确性和高效性，几乎不会出现数据丢失或转换错误的情况。

兼容性强：除了支持西门子S7-200PLC外，该模块还能够与多种品牌的PLC和上位机系统进行兼容，具有广泛的应用范围，为企业提供了更多的选择余地。

配置灵活：模块提供丰富的配置选项，用户可以根据实际需求灵活设置通讯参数、数据格式等，满足不同应用场景下的个性化要求。

（二）价值

助力产业升级：为老旧PLC系统注入新的活力，使其能够适应现代工业信息化发展的要求，促进企业的智能化转型和产业升级。

提升企业竞争力：通过实现远程监控、数据采集与分析等功能，企业能够更好地掌握生产过程，优化生产流程，提高产品质量，从而在市场竞争中占据有利地位。

推动工业互联网发展：作为工业互联网的重要组成部分，以太网通讯的普及和应用为工业设备的互联互通提供了基础支持，有助于推动整个工业互联网生态的发展和进步。

六、总结与展望

本项目通过选用PPI-ETH-YC01PLUS以太网模块，成功实现了西门子S7-200PLC与上位机STEP7的以太网通讯，解决了老旧PLC设备与现代以太网通讯需求之间的矛盾，取得了显著的应用效果和经济效益。在实际应用中，该方案展现了强大的技术优势和广泛的适用性，为类似工业自动化改造项目提供了宝贵的参考案例。未来，随着工业自动化和信息化的不断融合，以太网通讯技术将在工业领域发挥越来越重要的作用。远创智控有望继续推出更多创新的产品和解决方案，为推动工业互联网的发展和企业的智能化升级贡献更大的力量，同时，我们也期待着在更多的工业场景中看到此类高效通讯方案的应用，实现工业生产的更加智能化、高效化和可持续发展。
