一、项目背景

  某大型现代化智慧农场致力于打造高度自动化的农业生产环境，涵盖温室大棚种植、智能灌溉、精准施肥等多个环节。农场中使用了多种品牌和型号的自动化设备，其中部分设备采用ROFINET协议进行通信，而另一部分则依赖CANopen协议。为实现不同协议设备之间的无缝通信与协同工作，引入高效可靠的协议转换网关成为当务之急。

二、设备选型

1. ROFINET协议主站PLC：选用西门子S7-1500系列PLC作为ROFINET协议主站。西门子S7-1500PLC具备强大的运算能力、丰富的通信接口以及稳定可靠的性能，广泛应用于工业自动化各个领域，在农业自动化项目中也表现出色。其能够高效处理大量数据，精确控制农场中的各类复杂设备与系统，确保整个生产过程的稳定运行。

1. CANopen协议主站PLC：欧姆龙NJ系列PLC被选定为CANopen协议主站。欧姆龙NJ系列PLC同样拥有卓越的性能，对CANopen协议的支持十分完善，在工业控制领域以其灵活性和可靠性著称。在该农业项目中，它能够精准地与CANopen协议从站设备进行通信，实现对相关设备的有效控制与管理。

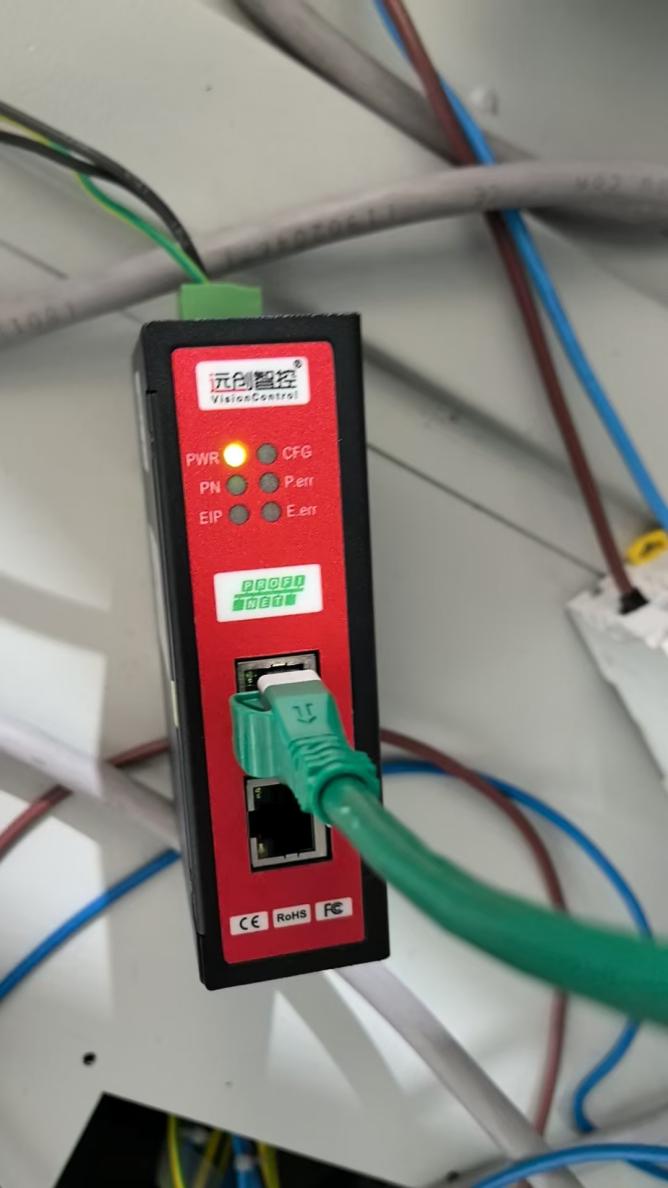

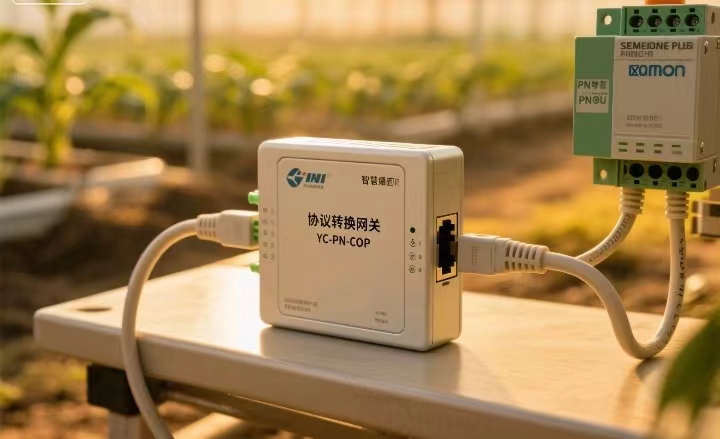

1. 协议转换网关：远创智控YC-PN-COP型协议转换网关承担起ROFINET协议与CANopen协议之间的转换重任。这款网关专为工业应用设计，允许Porfinet主站网络设备与CANopen从站网络设备实现链接，从而实现不同工业通信协议之间的相互转换。它具备高速的数据处理能力和稳定的通信性能，能够在复杂的农业生产环境中可靠运行，确保数据传输的准确性与实时性。

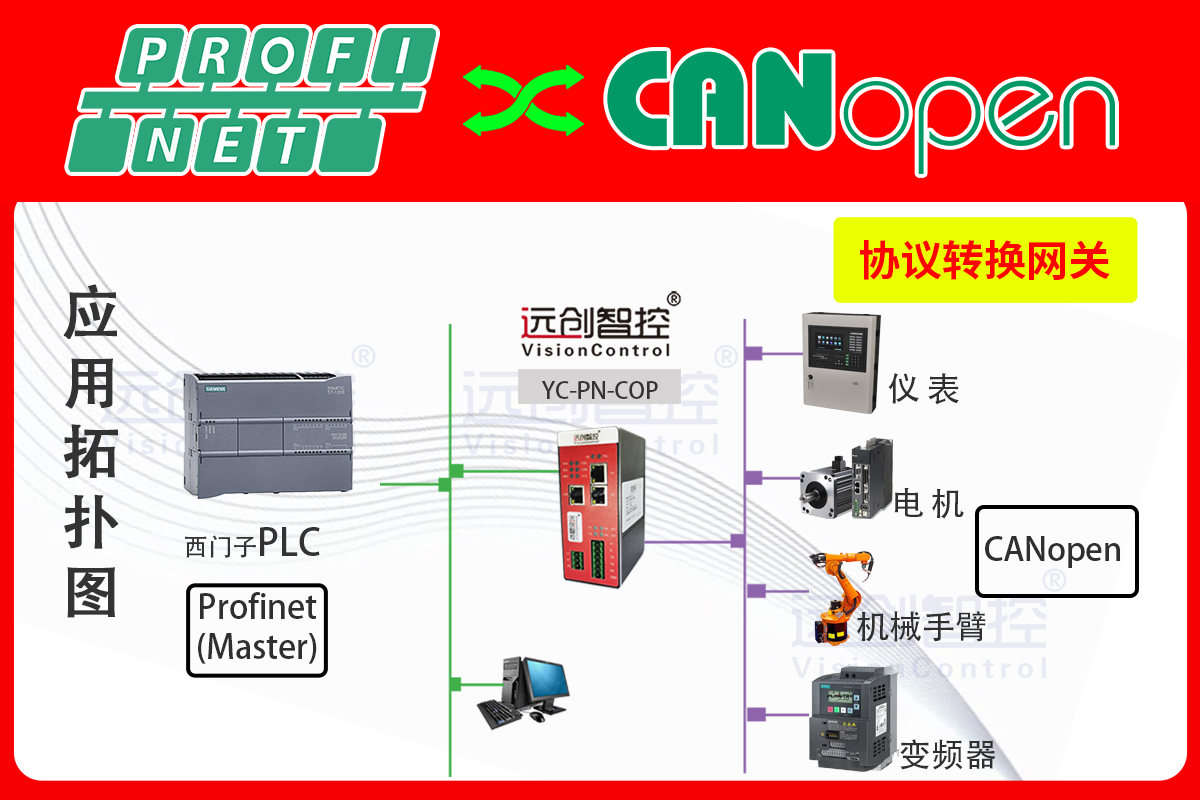

三、系统架构搭建

1. 硬件连接

1. 将西门子S7-1500PLC的ROFINET接口通过以太网网线与ROFINET转CANopen网关的ROFINET端口相连，确保物理连接稳定可靠，为数据在ROFINET网络中的传输搭建通道。

1. 把欧姆龙NJ系列PLC的CANopen接口通过CAN总线与ROFINET转CANopen网关的CANopen端口连接，使得CANopen网络中的数据能够顺利传输至网关进行协议转换。

1. 同时，将各类采用CANopen协议的农业设备，如智能灌溉控制器、土壤养分监测仪、环境传感器等，通过CAN总线连接至欧姆龙NJ系列PLC的CANopen网络中，构建起完整的CANopen协议设备网络。

1. 软件配置

1. 西门子S7-1500PLC配置：打开西门子TIAPortal软件，创建新的项目并添加S7-1500PLC设备。在项目中添加YC-PN-COP智能网关的GSD文件，该文件包含了网关设备的详细信息，有助于PLC识别和配置网关。设置网关在ROFINET网络中的设备名称及IP地址，确保其与整个ROFINET网络的规划一致，且与PLC处于同一网段，以便实现顺畅通信。

1. 欧姆龙NJ系列PLC配置：利用欧姆龙SysmacStudio软件对NJ系列PLC进行配置。在软件中设置CANopen网络的相关参数，如波特率、节点ID等，确保与连接的CANopen从站设备参数匹配。同时，对PLC进行编程，使其能够准确接收和处理来自CANopen从站设备的数据，并根据预设逻辑进行相应控制操作。

1. ROFINET转CANopen网关配置：使用远创智控提供的专门网关配置软件对ROFINET转CANopen协议转换网关进行参数设置。在配置软件中，分别设置ROFINET侧和CANopen侧的通信参数，包括设备名称、IP地址、波特率等，保证两侧网络通信参数的一致性。此外，还需进行数据映射配置，将ROFINET网络中的数据对象与CANopen网络中的数据对象进行准确映射，使不同协议的数据能够正确转换和传输。

四、实际应用场景及效果

1. 智能灌溉系统控制：通过ROFINET网络，西门子S7-1500PLC可实时获取农场内各个区域的土壤湿度传感器数据（这些传感器通过CANopen协议连接至欧姆龙NJ系列PLC）。PLC根据预设的湿度阈值和作物生长需求，通过ROFINET转CANopen网关向CANopen网络中的智能灌溉控制器发送指令，精确控制灌溉设备的启停和灌溉量。相比传统灌溉方式，该智能灌溉系统能够根据实际土壤湿度情况进行精准灌溉，避免水资源浪费，同时确保作物得到充足水分，提高作物产量和质量。据统计，采用该智能灌溉系统后，农场的水资源利用率提高了30%，农作物产量提升了20%。

1. 环境监测与调控：温室内的温度、湿度、光照强度等环境参数对农作物生长至关重要。各类环境传感器通过CANopen协议将数据传输至欧姆龙NJ系列PLC，再经ROFINET转CANopen智能网关传输至西门子S7-1500PLC。PLC根据这些实时环境数据，通过控制相关设备（如通风设备、遮阳帘、加热/制冷设备等）对温室环境进行自动调控。例如，当温度过高时，PLC通过网关向CANopen网络中的通风设备发送开启指令，降低室内温度；当光照强度不足时，控制补光灯开启。这一自动化环境调控系统能够为农作物提供更加适宜的生长环境，减少人工干预，提高生产效率。通过实施该系统，温室内环境参数的稳定性大幅提高，作物生长周期更加稳定，病虫害发生率降低了15%。

1. 精准施肥管理：土壤养分监测仪通过CANopen协议将土壤养分数据传输至欧姆龙NJ系列PLC，再经网关传输给西门子S7-1500PLC。PLC根据土壤养分状况和作物不同生长阶段的需求，计算出精准的施肥方案，并通过网关向CANopen网络中的施肥设备发送施肥指令。精准施肥系统能够根据土壤实际养分情况和作物需求进行施肥，避免过度施肥造成的土壤污染和资源浪费，同时保证作物获得充足养分。经实践验证，采用精准施肥管理后，化肥使用量减少了25%，农产品品质得到显著提升，农产品的市场竞争力增强。

五、总结与展望

通过应用远创智控的ROFINET转CANopen协议转换网关，该智慧农场成功实现了不同协议设备之间的互联互通与协同工作，构建起高效、智能的农业自动化生产系统。在实际应用中，显著提升了农业生产的效率和质量，实现了资源的优化利用，取得了良好的经济效益和环境效益。

随着农业智能化的不断发展，对协议转换网关等关键设备的性能和功能将提出更高要求。未来，远创智控的ROFINET转CANopen网关模块有望在更多农业领域得到应用，同时不断进行技术升级和优化，如进一步提高数据处理速度和通信稳定性、增加更多协议支持等，为推动智慧农业的持续发展提供更强大的技术支持，助力农业产业实现更高水平的现代化转型。

《具体内容配置过程及其他相关咨询请与武工留言交流》
