一、项目背景

某大型能源企业，业务涵盖电力生产、传输及分配等多个环节。在其电力生产车间，部分关键设备采用了基于DeviceNet协议的控制系统，如ABB的ACS880系列变频器，用于控制电机的转速，以实现对各类泵、风机等设备的精准调速，从而优化能源消耗。而车间的自动化控制系统则采用了西门子S7-1500系列PLC作为核心，基于PROFINET协议构建，负责对整个生产流程进行监控和管理。由于这两种协议的不兼容性，导致设备之间无法直接进行数据交互，严重影响了生产过程的实时性和整体效率。例如，在对设备运行状态进行实时监测和调整时，由于数据传输不畅，常常出现控制指令延迟下达，设备响应不及时的情况，这不仅增加了能源消耗，还可能对设备的安全稳定运行造成潜在威胁。

二、解决方案

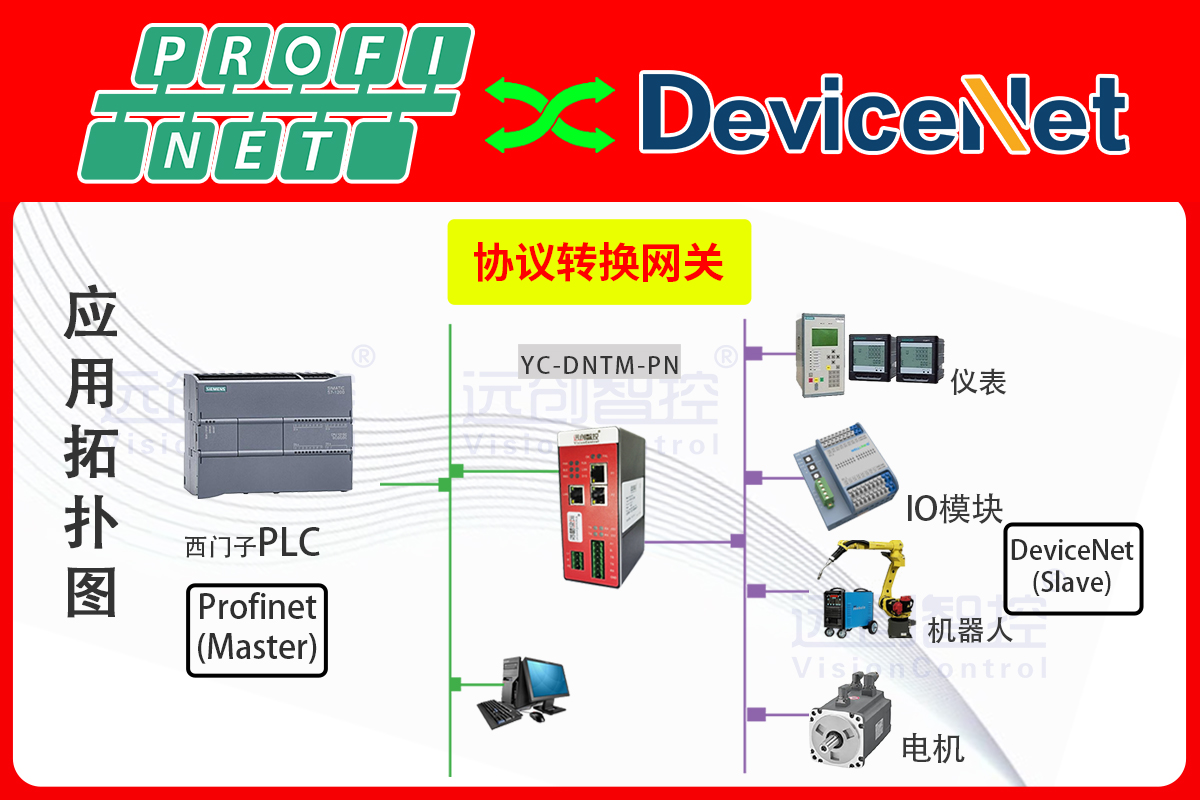

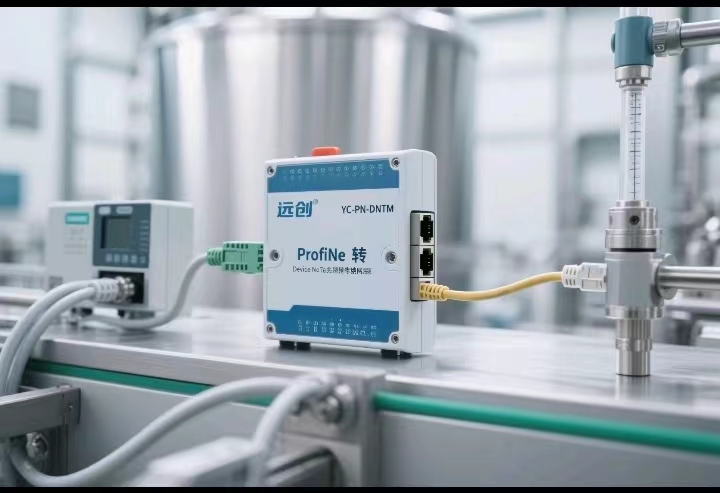

为解决上述通信难题，该企业引入了远创的YC-PN-DNTM协议转换网关。这款网关具备卓越的协议转换能力，能够在DeviceNet和PROFINET两种协议之间实现高效、稳定的数据交互。

（一）设备选型

PROFINET主站：西门子S7-1500系列PLC，型号为CPU1516-3PN/DP。该PLC具有强大的运算能力和丰富的通信接口，广泛应用于工业自动化领域，能够满足能源生产车间复杂的控制需求。

DeviceNet从站：ABBACS880系列变频器，作为车间设备调速的关键部件，在工业领域应用广泛，性能稳定可靠。

协议转换网关：远创DeviceNet转PROFINET模块，支持双向通信，能够将DeviceNet协议数据转换为PROFINET协议数据，反之亦然，确保设备之间的无缝通信。

（二）实施过程

硬件连接：首先，使用标准的PROFINET网线将西门子S7-1500PLC的PROFINET接口与远创协议转换网关的PROFINET端口相连，确保网络连接稳定。同时，利用DeviceNet专用电缆，将网关的DeviceNet端口与ABBACS880变频器的DeviceNet接口进行连接，完成硬件层面的搭建。

软件配置：在西门子TIAPortal软件中，对S7-1500PLC进行硬件配置，并导入远创网关的GSDML文件，将网关识别为PROFINET从站，并为其分配相应的IP地址和设备名称，确保其与PLC处于同一网段。在网关的配置软件中，针对DeviceNet侧进行参数设置，包括波特率、节点ID等，使其与ABBACS880变频器的参数相匹配。同时，加载变频器的EDS文件，建立设备对象字典映射，将PLC需要读取和写入的变频器数据（如频率设定值、实际运行频率、故障状态等）与网关内部的数据缓冲区进行准确映射。

数据映射与测试：完成上述配置后，进行数据映射的详细设置。将PLC的输出数据区与网关的DeviceNet输入区相对应，确保PLC发送的控制指令能够准确传输到变频器；同时，将网关的DeviceNet输出区与PLC的输入数据区对应，使变频器的运行状态等反馈数据能够及时被PLC获取。在完成所有配置后，进行全面的测试工作。通过PLC向变频器发送不同的频率设定指令，观察变频器的实际运行情况，并实时监测PLC获取到的变频器反馈数据。经过多次测试，确保数据传输的准确性和实时性，通信延迟控制在极小的范围内，满足了生产过程对实时性的严格要求。

三、应用效果

（一）生产效率显著提升

通过远创协议转换网关实现设备通信后，生产过程中的控制指令下达和设备状态反馈更加及时准确。例如，在对风机进行调速控制时，响应时间从原来的数秒缩短至几十毫秒，大大提高了设备的调节精度和响应速度，进而提升了整个生产流程的效率。

（二）能源消耗降低

由于能够实时根据生产需求对设备进行精准调速，避免了设备的不必要运行和过度耗能。以车间的泵类设备为例，通过精确控制其转速，能源消耗降低了约15%，为企业节约了大量的能源成本。

（三）设备管理与维护优化

通过PROFINET网络，西门子S7-1500PLC能够实时获取ABBACS880变频器的详细运行数据，包括故障信息、运行时间等。这使得维护人员能够及时发现设备潜在问题，提前进行维护保养，减少设备故障停机时间，提高设备的可靠性和使用寿命。

四、总结

综上所述，远创智控的DeviceNet转PROFINET智能网关在该能源企业的成功应用，有效解决了设备通信难题，提升了生产效率，降低了能源消耗，为企业的智能化升级和可持续发展提供了有力支持。在未来，随着能源行业对智能化和自动化要求的不断提高，这类协议转换网关将具有更广阔的应用前景。

《具体内容配置过程及其他相关咨询请与武工留言交流》
