许多朋友对如何实现EtherCAT转Modbus TCP/IP以达成两种协议网络的互通互联很感兴趣。在此，为大家统一解答。远创智控YC-ECT-TCPIP设备能有效解决这一问题。接下来，我将从该设备的主要功能、技术参数以及配置方法等多个方面进行详细说明。此设备可在不同协议的网络之间搭建桥梁，实现高效的数据传输与交互。无论是在工业自动化领域还是其他相关场景，它都能发挥重要作用，为用户带来便捷与高效的使用体验。

一，产品主要功能

远创智控YC-ECT-TCPIP是自主研发的一款EtherCAT从站功能的通讯网关。该产品主要功能是将EtherCAT网络和TCP/IP网络连接起来。

本网关连接到EtherCAT总线中做为从站使用，连接到TCP/IP网络中做为服务器或客户端使用。

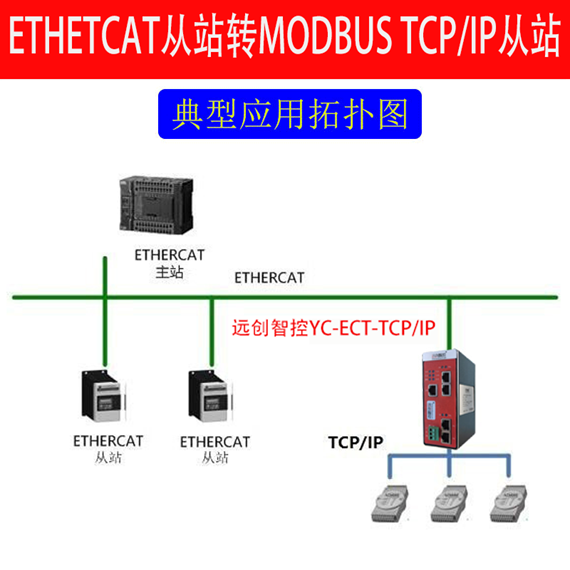

二，典型应用拓扑图

三，产品参数

技术参数

u 网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

u 带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。

u 支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。

l 网关的 TCP/IP 接口可通过拨码选择做为客户端或服务器，两种工作方式二选一工作。

l 网关支持 1 个通道，连接 1 个客户端或服务器。

l 自动定时发送功能，定时发送间隔时间从 50 毫秒到 10 秒可选。

l 单包 TCP/IP 数据不超过 256 字节。

电气参数

◆ 电源：直流 24V/200mA(18V～30V 可用)，使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm 导轨

◆ 重量：500g

接口及指示灯说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口

网口 P1：ETHERCAT输入接口

网口 P2：ETHERCAT输出接口

网口 P3：TCP/IP 接口

拨码说明

四，产品尺寸图

五，产品展示图

全文总结：

EtherCAT转Modbus TCP/IP协议网关的相关介绍至此结束。不知这一内容是否对你有所帮助呢?若你想要了解更多有关此方面的信息，欢迎随时与我们取得联系。这种网关在工业自动化领域起着重要的连接作用，能够实现不同总线协议之间的转换，提升系统的兼容性和灵活性。它为各类设备的互联互通搭建了桥梁，助力企业提高生产效率和管理水平。期待你的进一步咨询，我们将竭诚为你提供更详细的介绍和专业的服务。
