许多朋友对如何实现EtherNet/IP转Modbus-TCP以达成两种协议网络的互通互联很感兴趣。在此，为大家统一解答。远创智控YC-EIP-TCP设备能有效解决这一问题。接下来，我将从该设备的主要功能、技术参数以及配置方法等多个方面进行详细说明。此设备可在不同协议的网络之间搭建桥梁，实现高效的数据传输与交互。无论是在工业自动化领域还是其他相关场景，它都能发挥重要作用，为用户带来便捷与高效的使用体验。

一，产品主要功能

远创智控YC-EIP-TCP是自主研发的一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种Modbus-TCP设备接入到EtherNet/IP网络中。

本网关连接到EtherNet/IP总线中做为从站使用，连接到Modbus-TCP总线中做为主站(客户端)或从站(服务器)使用。

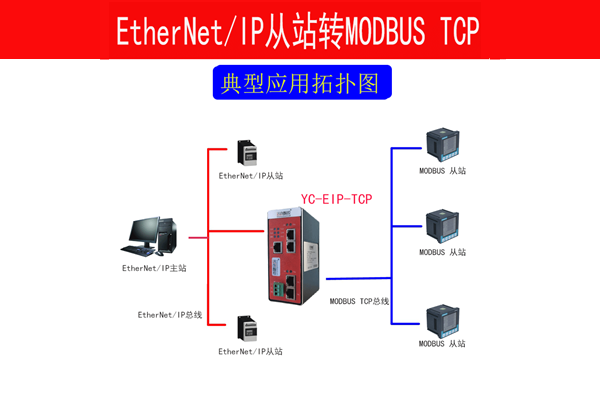

二，典型应用拓扑图

三，技术参数

1、EtherNet/IP技术参数

● 远创智控YC-EIP-TCP网关做为EtherNet/IP网络的从站，可以连接 AB(罗克韦尔)、欧姆龙等品牌的 PLC。

● 以太网 10/100M 自适应，具有 IP 地址冲/突探测功能。

● 支持 ODVA 标准EtherNet/IP通信协议。

● 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

2、Modbus-TCP技术参数

● 远创智控YC-EIP-TCP网关的 MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、

10H 号功能。

● 网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

网关作为 MODBUS 从站，端口号支持 501~504。

MODBUS的电气连接

MODBUS-TCP采用标准的 T568B 接法，支持直连和交叉接线方式，如上图所示。MODBUS-TCP 只需要连接以太网的 1、 2、 3、 6 这四根信号线即可实现通讯。用户需注意以太网线的屏蔽层连接良好。

四，协议转换原理

远创智控YC-EIP-TCP网关分别从 ETHERNET/IP 一侧和 MODBUS 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。

全文总结：

EtherNet/IP转Modbus-TCP协议网关的相关介绍至此结束。不知这一内容是否对你有所帮助呢?若你想要了解更多有关此方面的信息，欢迎随时与我们取得联系。这种网关在工业自动化领域起着重要的连接作用，能够实现不同总线协议之间的转换，提升系统的兼容性和灵活性。它为各类设备的互联互通搭建了桥梁，助力企业提高生产效率和管理水平。期待你的进一步咨询，我们将竭诚为你提供更详细的介绍和专业的服务。
