许多朋友对如何实现EtherNet/IP转Profinet以达成两种协议网络的互通互联很感兴趣。在此，为大家统一解答。远创智控YC-PN-EIP设备能有效解决这一问题。接下来，我将从该设备的主要功能、技术参数以及配置方法等多个方面进行详细说明。此设备可在不同协议的网络之间搭建桥梁，实现高效的数据传输与交互。无论是在工业自动化领域还是其他相关场景，它都能发挥重要作用，为用户带来便捷与高效的使用体验。

一，产品主要功能

远创智控YC-PN-EIP是自主研发的一款Profinet从站功能的通讯网关。该产品主要功能是将Profinet网络和EtherNet/IP网络连接起来。

本网关连接到Profinet总线中做为从站使用，连接到EtherNet/IP总线中做为从站使用。

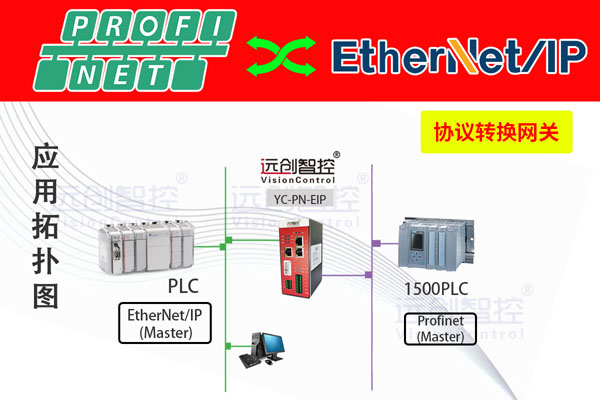

二，典型应用拓扑图

三，产品参数

技术参数

u 网关做为Profinet网络的 Device 设备(即从站)，带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

u 适应Profinet V2.3 协议，采用实时(RT)通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型 10: Profinet IO 规范》，IEC 611585-10：2007，IDT。

l 网关做为EtherNet/IP网络的从站，可以连接 AB(罗克韦尔)、欧姆龙、基恩士等品牌的 PLC。

l 以太网 10/100M 自适应，具有 IP 地址冲 突探测功能。

l 支持 ODVA 标准EtherNet/IP通信协议。

l 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

电气参数

◆ 电源：直流 24V/200mA(18V～30V 可用)，使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm 导轨

◆ 重量：500g

接口及指示灯说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，本产品不使用

网口 P1 和 P2 接口：Profinet接口

网口 P3 和 P4 接口：EtherNet/IP接口

拨码说明

四，产品尺寸图

五，产品展示图

全文总结：

EtherNet/IP转CAN总线协议转换网关的相关介绍至此结束。不知这一内容是否对你有所帮助呢?若你想要了解更多有关此方面的信息，欢迎随时与我们取得联系。这种网关在工业自动化领域起着重要的连接作用，能够实现不同总线协议之间的转换，提升系统的兼容性和灵活性。它为各类设备的互联互通搭建了桥梁，助力企业提高生产效率和管理水平。期待你的进一步咨询，我们将竭诚为你提供更详细的介绍和专业的服务。
