作者的许多朋友均对如何实现EtherCAT网络和EtherCAT网络的连接互通感到十分困扰，现在为大家统一作出解释。事实上，远创智控YC-ECT-ECT此款设备能够完美地解决这一问题。接下来，作者将会给各位全面且详尽地阐述该设备的功能、参数以及配置的方法。

一，产品主要功能

远创智控YC-ECT-ECT是自主研发的一款EtherCAT从站功能的通讯网关。该产品主要功能是将2个EtherCAT网络连接起来。

本网关连接到EtherCAT总线中做为从站使用。

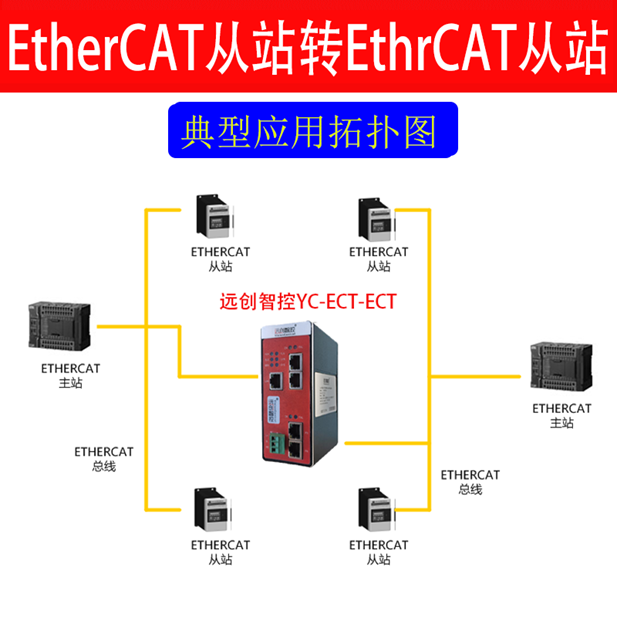

二，典型应用拓扑图

三，产品参数

技术参数

l 网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

l 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

l 支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

电气参数

◆ 电源：直流 24V/200mA(18V～30V 可用)，使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm 导轨

◆ 重量：500g

接口及指示灯说明

3PIN端子L+：电源24V

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口，本产品不使用

网口P1和P2接口：EtherCAT接口1

网口P3和P4接口：EtherCAT接口2

标识颜色定义

PWR 绿色网关内部电源正常

OK 黄色ETHERCAT1通讯正常

FAL 红色ETHERCAT1通讯断线

OK 黄色ETHERCAT2通讯正常

FAL 红色ETHERCAT2通讯断线

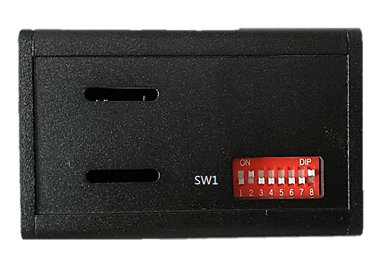

拨码说明

标识拨位定义

SW1Bit1~Bit7预留，全部拨到OFF

Bit8网关设置状态：

ON：网关处于设置状态，用户可以设置网关的配置信息

OFF：网关处于运行状态。

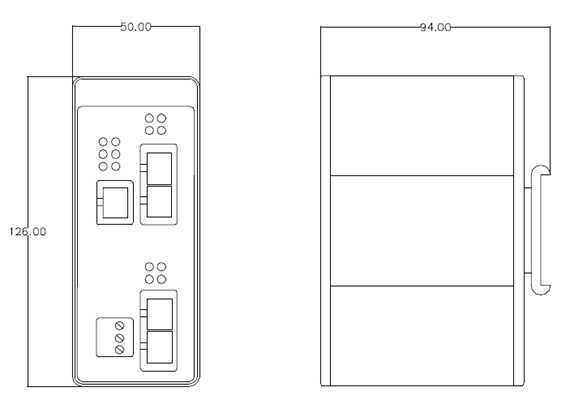

四，产品尺寸图

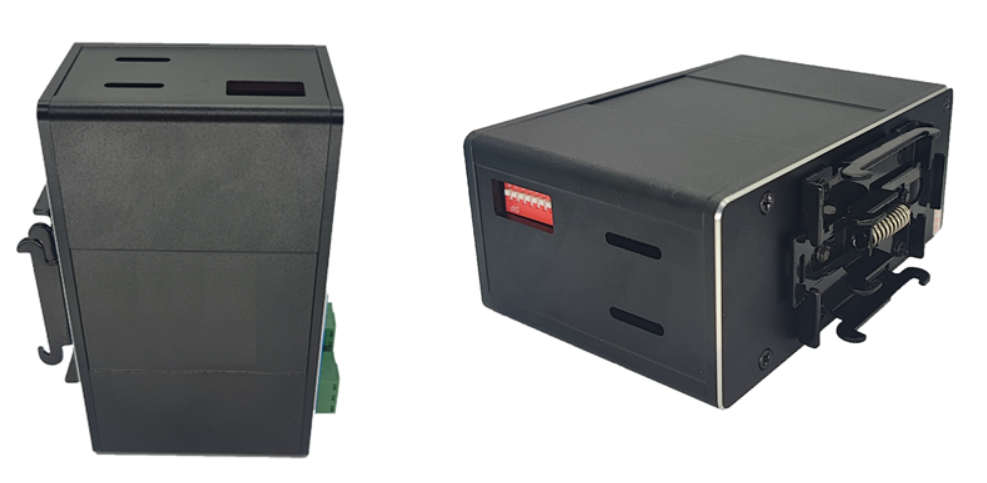

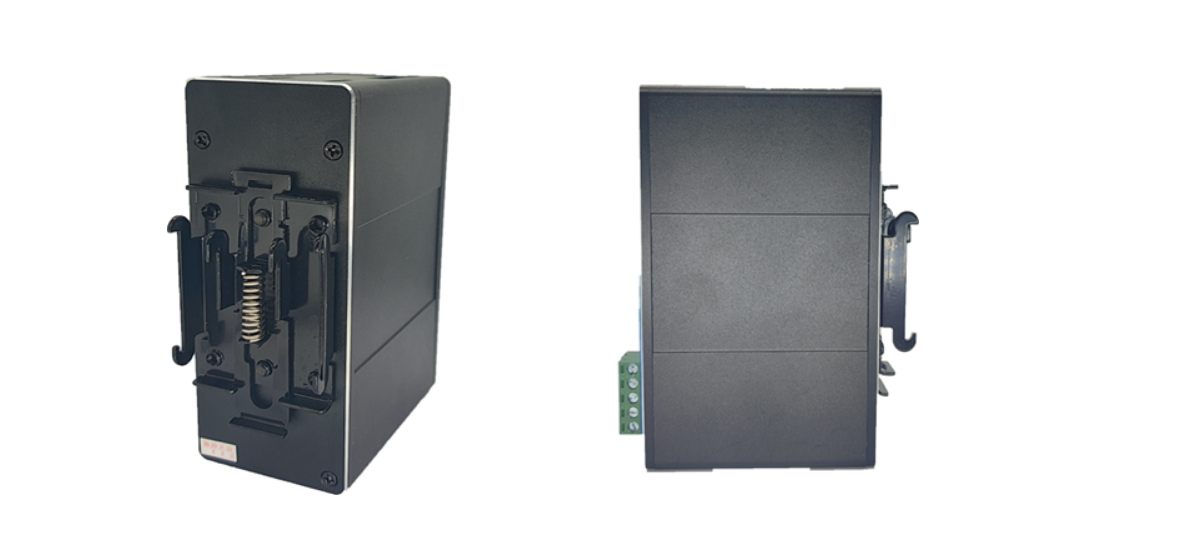

五，产品展示图

全文总结：

EtherCAT转EtherCAT协议转换网关的相关内容，至此就为大家讲解结束啦!不知是否对您有所助益呢?倘若您还有其他问题期望咨询和了解，请及时和我们取得联系哟!
