作者有许多朋友都为如何实现EtherCAT网络和CC-link网络的连接互通而倍感困扰，现在统一为大家做一下说明。其实远创智控YC-ECT-CCLK这款设备能够出色地解决这一难题。接下来，作者将会为各位全面细致地阐述该设备的功能、参数以及配置方法。

一，产品主要功能

远创智控YC-ECT-CCLK是自主研发的一款CC-link从站功能的通讯网关。该产品主要功能是将各种CC-link总线和EtherCAT网络连接起来。

本网关连接到EtherCAT总线中做为从站使用，连接到CC-link总线中做为从站使用。

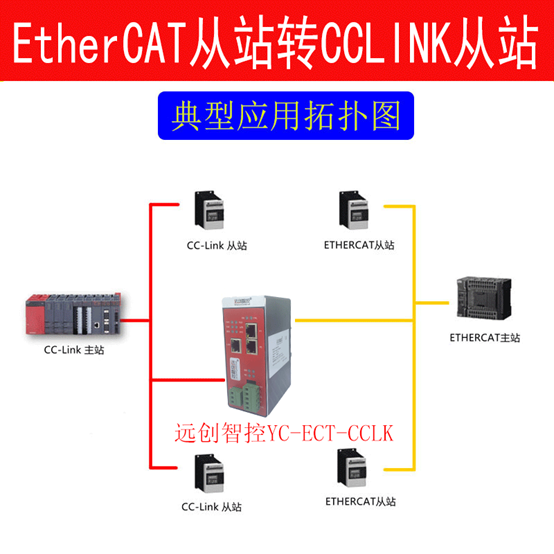

二，典型应用拓扑图

三，技术参数

1、EtherCAT技术参数

● 支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。

● 带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。

● 网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

2、CCLK技术参数

● 网关的 CCLINK 接口做为从站工作。

● 网关支持 CCLINK Ver.1 。

● 网关最大支持输入输出各 48 字节 。

● 波特率支持：156K、625K、2.5M、5M、10M 可选。

● 网关做为远程设备站工作。

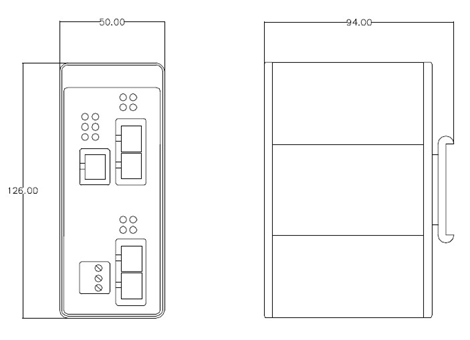

四，产品尺寸图

五，端子说明

PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口，本产品不使用

网口 P1、P2：ETHERCAT 接口

6PIN 端子 110：终端电阻 110 欧，110 与 DA 短接

6PIN 端子 130：终端电阻 130 欧，130 与 DA 短接

6PIN 端子 DA：485 信号 A

6PIN 端子 DB：485 信号 B

6PIN 端子 DG：信号地

6PIN 端子 SLD：屏蔽地
