许多朋友都对如何实现CC-link IEFB和Modbus-TCP的连接互通深感困惑。在此，作者将为大家进行统一解答。实际上，远创智控YC-CCLKIE-RTU这款设备能够轻松解决这一难题。接下来，作者会为各位详细阐释该设备的功能、参数以及配置方式。

一，设备主要功能

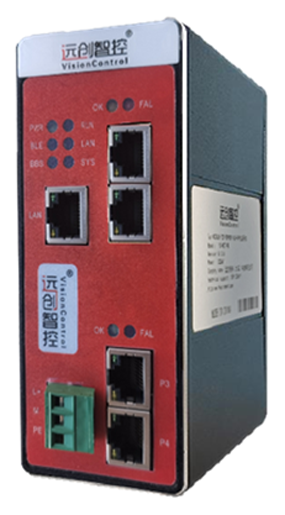

远创智控YC-CCLKIE-TCP连接到CC-link IE FIELD BASIC 总线中做为从站使用，连接到Modbus-TCP总线中做为主站或从站使用。 自主研发的一款CC-link IE FIELD BASIC从站功能的通讯网关，将各种Modbus-TCP接入到CC-link IE FIELD BASIC网络中。

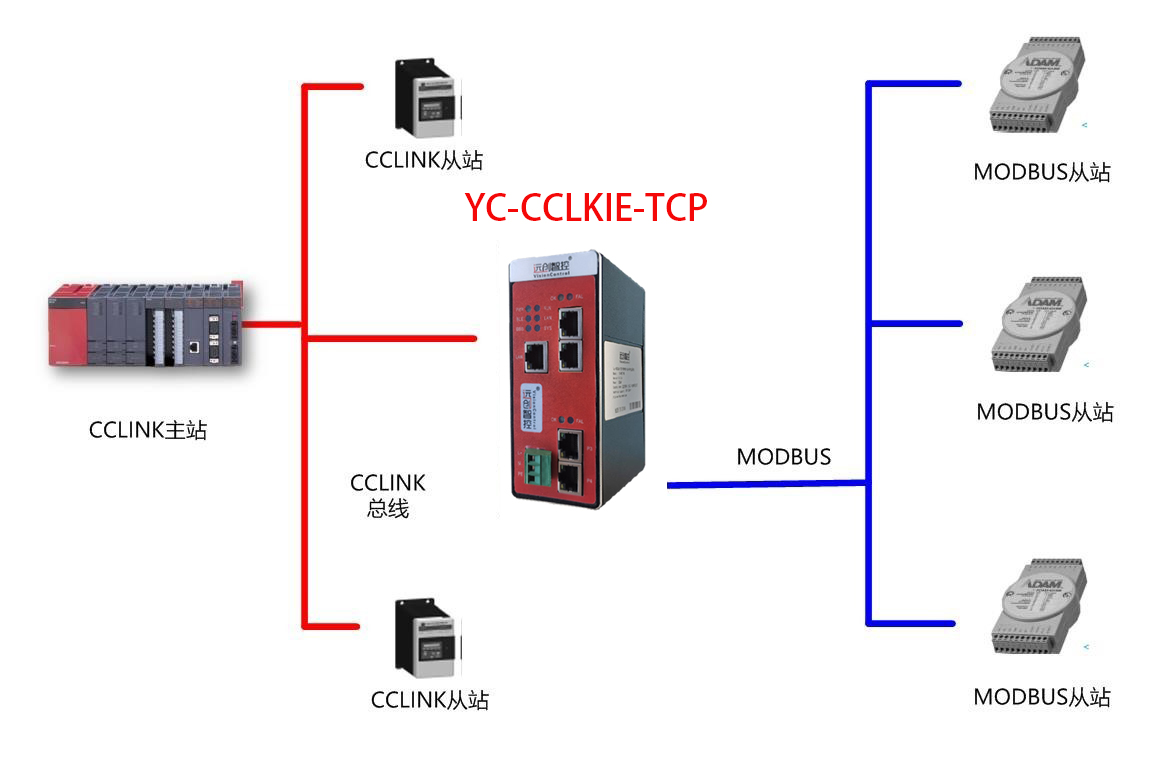

二，典型应用拓扑图

三，技术指标

网关做为 CCLINK IE FIELD BASIC 网络的从站，可以连接三菱的 PLC;MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

做为 CCLINK IE FIELD BASIC 网络的从站:

1. 通过网关的拨码，可以设置网关占用 1 个站~4 个站。

2. 网关占用几个站，直接决定输入输出数量。

3. 最大128 字节的输入输出。

作为 MODBUS 主站:

1.支持 01H、0 2H、03H、04H、05H、06H、0FH、10H 号功能。

2.最大可以开通 8 个通道，连接 8 个 MODBUS 从站。

网关作为 MODBUS 从站:

1. 支持 02H、04H、0FH、10H 号功能。

2. 端口号支持 501~504

网关分别从 CCLINK IE FIELD BASIC 一侧和 MODBUS 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。

电源：直流24V/200mA(18V～30V 可用)

工作环境温度：-25～55℃

湿度环境：≤95%

防护等级：IP20

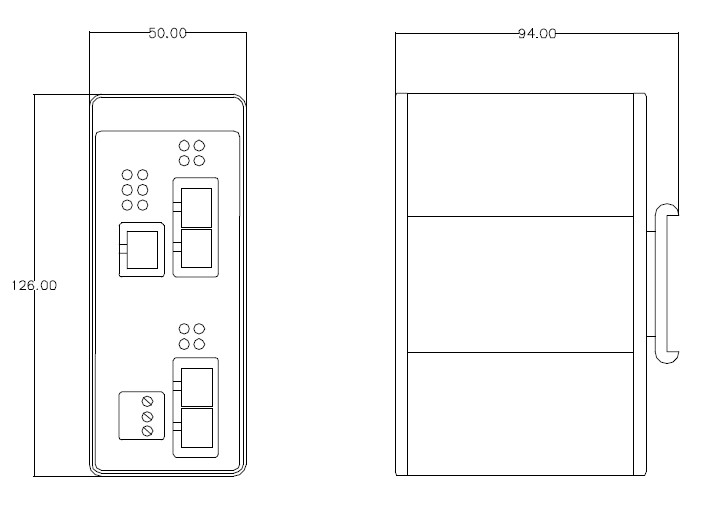

四，设备详细尺寸图

全文总结：

CC-link IEFB(从)转Modbus-TCP(主)总线协议转换网关的相关内容，至此就为大家讲解结束啦!不知是否对您有所助益呢?倘若您还有其他问题想要咨询和了解，请随时与我们取得联系哟!
