CC-link IEFB从站转Modbus-RTU总线协议转换网关_技术文档

点击：193发布时间：2024-08-07

许多朋友都对如何实现CC-link IEFB和Modbus-TCP的连接互通深感困惑。在此，作者将为大家进行统一解答。实际上，远创智控YC-CCLKIE-RTU这款设备能够轻松解决这一难题。接下来，作者会为各位详细阐释该设备的功能、参数以及配置方式。

一，设备主要功能

远创智控YC-CCLKIE-RTU是自主研发的一款CC-link IE FIELD BASIC从站功能的通讯网关。该产品主要功能是将各种Modbus-RTU/RS485/RS232设备接入到CC-link IE FIELD BASIC网络中。

这款网关连接到CC-link IE FIELD BASIC总线中做为从站使用，连接到Modbus-RTU/RS485/RS232总线中做为主站或从站使用。

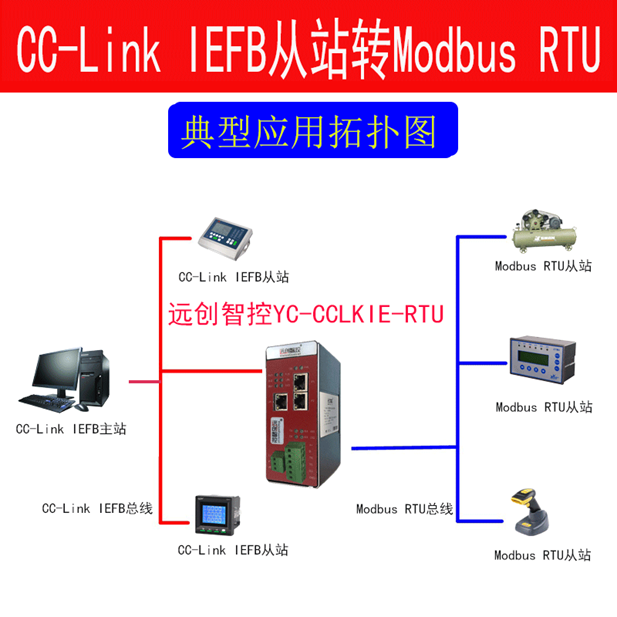

二，典型应用拓扑图

三，产品参数

技术参数

u 网关做为CCLINK IE FIELD BASIC网络的从站，可以连接三菱的PLC。

u 通过网关的拨码，可以设置网关占用1个站~4个站

u 输入输出字节数：输入字数最大128 word、输出字数最大128 word。

u 网关占用几个站，直接决定输入输出数量。

l 网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。

l 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

l 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

l 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

l 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

l 网关作为MODBUS 从站，支持03H、04H、06H、10H号功能。

l 网关作为MODBUS 主站，最多能带32个Modbus从站。

电气参数

◆ 电源：直流 24V/200mA(18V～30V 可用)，使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

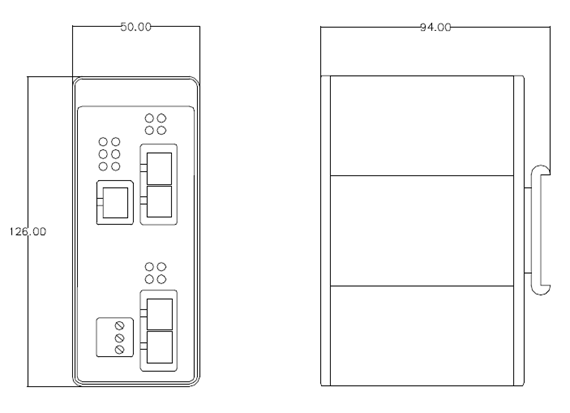

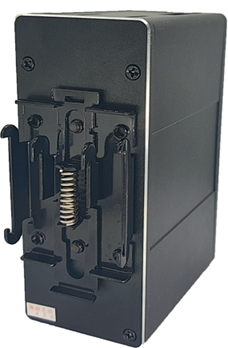

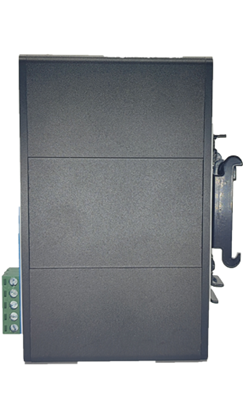

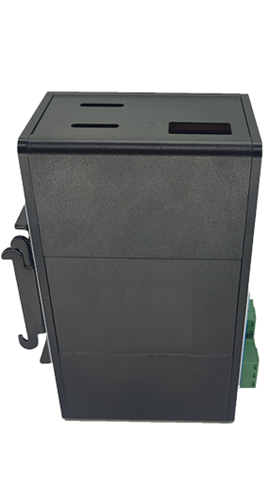

◆ 安装方式：35mm 导轨

◆ 重量：500g

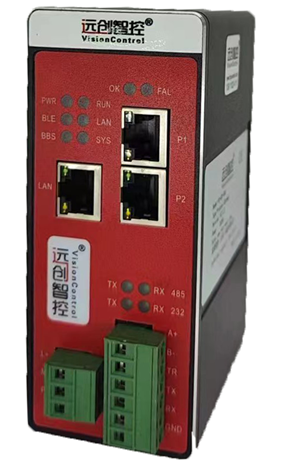

接口及指示灯说明

3PIN端子L+：电源24V

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口

网口P1和P2：CCLINK IE FIELD BASIC接口

6PIN端子A+：485信号A

6PIN端子B-：485信号B

6PIN端子TR：485终端电阻，TR与B短接表示接入终端电阻

6PIN端子TX：232发送信号

6PIN端子RX：232接收接收

6PIN端子GND：232口GND

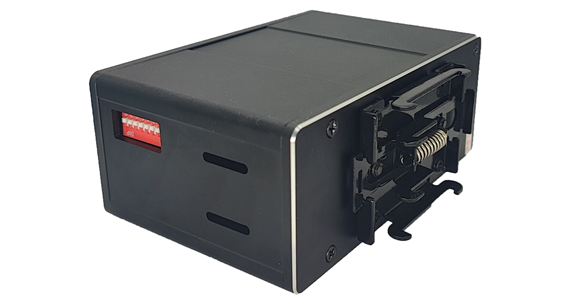

拨码说明

标识	拨位	定义
SW1 MODBUS功能	Bit1	MODBUS主从设置： ON：网关做为MODBUS主站工作 OFF：网关做为MODBUS从站工作
	Bit2	MODBUS物理接口设置： ON：网关使用485接口工作 OFF：网关使用232接口工作
	Bit3~Bit4	预留，拨到OFF
	Bit5~Bit6	CCLINK IE FIELD BASIC占用站数设置： Bit5=OFF，Bit6=OFF ：占用1站 Bit5=ON，Bit6=OFF ：占用2站 Bit5=OFF，Bit6=ON ：占用3站 Bit5=ON，Bit6=ON ：占用4站
	Bit7	数据大小端设置：一般拨到ON ON：大端排列 OFF：小端排列
	Bit8	网关设置状态： ON：网关处于设置状态，用户可以设置网关的配置信息 OFF：网关处于运行状态。
