许多朋友都对如何实现Profinet和Modbus-TCP的连接互通深感困惑。在此，作者将为大家进行统一解答。实际上，远创智控YC-PNM-TCP这款设备能够轻松解决这一难题。接下来，作者会为各位详细阐释该设备的功能、参数以及配置方式。

一，设备主要功能

远创智控YC-PNM-TCP是自主研发的一款Profinet主站功能的通讯网关。该产品主要功能是将各种 Modbus-TCP 设备接入到Profinet网络中。

本产品是ModbusTCP和Profinet网关 (以下简称网关) ，使用数据映射方式工作。

本产品在ModbusTCP侧作为ModbusTCP从站，接PLC 、上位机、wincc 屏等;在Profinet侧做为Profinet主站控制器，接Profinet设备，如伺服驱动器。

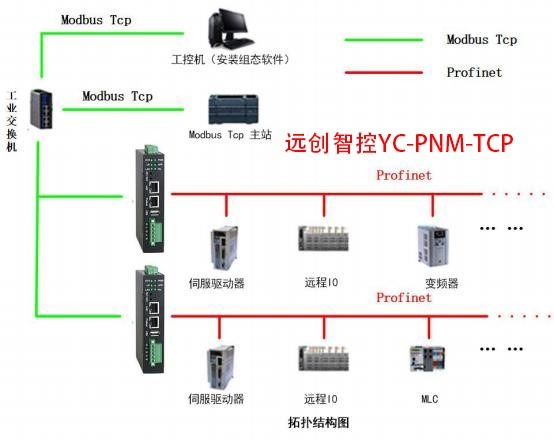

二，典型应用拓扑图

三，技术参数

ModbusTCP侧支持 03H 、04H 、10H 、01H 、02H 、0FH 功能码，最多支 持 20 个 client 连接;Profinet 侧支持 PROFINET V2.4。

Profinet最多支持 128 个从站。

四，端子说明

圆头 V1：接圆头电源 9-36V (和端子 V1 不能同时接)

端子 V1/V2：接圆头电源 9-36V (和端子 V1 不能同时接)

G：接直流 9-36V 负

PE：接大地

LAN口：与 Modbus TCP 主站设备相连。

Profinet口：与 Profinet 从站设备相连。

H：CAN_H

L：CAN_L

G：GND

A：485A

B：485B

全文总结：

Profinet主站转Modbus-TCP总线协议转换网关的相关内容，至此就为大家讲解结束啦!不知是否对您有所助益呢?倘若您还有其他问题想要咨询和了解，请随时与我们取得联系哟!
