Profinet转DeviceNet协议转换网关功能与配置
如何实现Profinet和DeviceNet的连接互通?很多朋友都对此感到困惑,在此,作者为大家统一作出解答。事实上,远创智控YC-DNT-PN这款设备可以轻而易举地化解这一难题。接下来,作者将为各位详尽讲解该设备的功能、参数以及配置方法。
一,设备主要功能

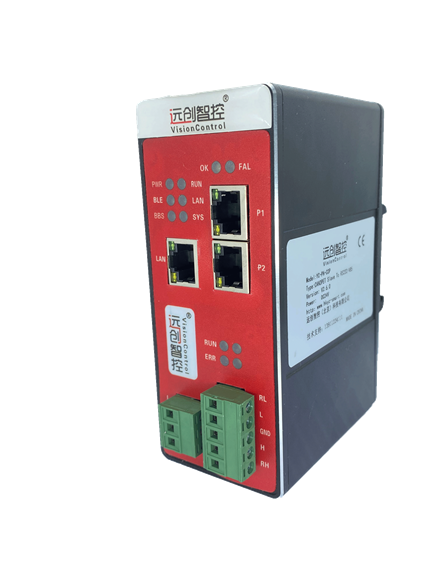

远创智控YC-DNT-PN是自主研发的一款Profinet从站功能的通讯网关。该产品主要功能是将Profinet网络和DeviceNet网络连接起来。
这款网关连接到Profinet总线中做为从站使用,连接到DeviceNet总线中做为从站使用。

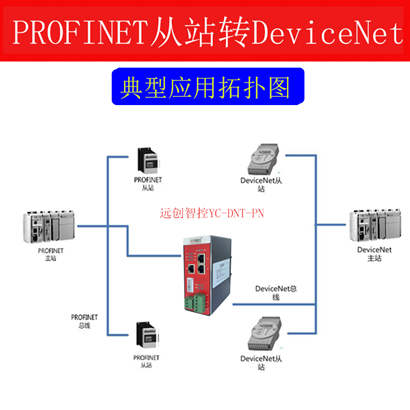

二,典型应用拓扑图
三,设备技术参数
● 网关做为PROFINET网络的Device设备(即从站),带2个RJ45以太网接口,支持100BASE-TX, MDI/MDIX自检测,集成以太网交换机,可以组成链式网络,支持环网冗余。
● 适应PROFINET V2.3协议,采用实时(RT)通讯功能,符合: GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》,IEC 61158-5-10:2007,IDT。
● DeviceNet接口为从站,支持poll扫描
● 支持的波特率:125K, 250K, 500K
● DeviceNet网络总线供电
● DeviceNet最大输入输出长度:各128bytes
● DeviceNet站地址:0-63,一个网络,包括主站在内,最多接64个节点
● 供电:24VDC(±5%),最大功率3.5W
● 工作环境温度:-25~55℃,湿度≤95%
● 外形尺寸:50mm(宽)×125mm(高)×90mm(厚)
● 安装方式:35mm导轨
● 防护等级:IP20
● 大约重量:500g。

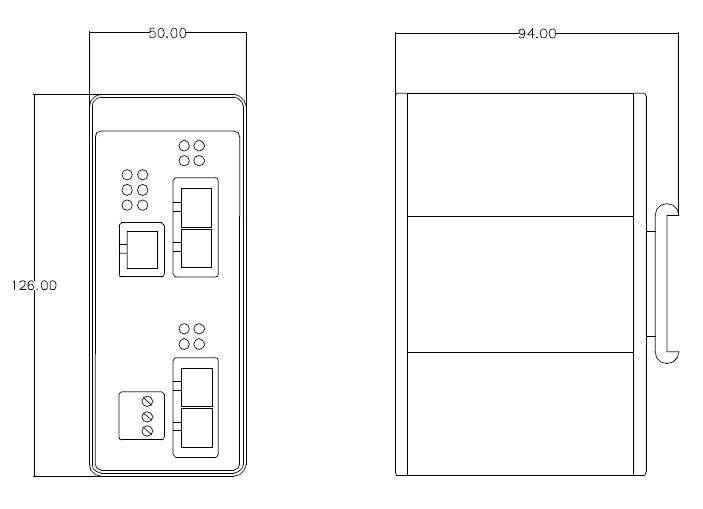

四,设备尺寸图
五,端子说明
3PIN 端子 L+:电源 24V
3PIN 端子 M:电源 0V
3PIN 端子 PE:保护地
网口 LAN:网关下载口,本产品不使用
网口 P1 和 P2 接口:PROFINET 接口
5PIN 端子 0V:供电电源 0V
5PIN 端子 L: CAN总线L信号线
5PIN 端子 PE:保护地
5PIN 端子 H: CAN总线H信号线
5PIN 端子 24V:供电电源24V
