如何实现DeviceNet和Modbus-TCP的连接互通?很多朋友都对此感到困惑，在此，作者为大家统一作出解答。事实上，远创智控YC-DNT-TCP这款设备可以轻而易举地化解这一难题。接下来，作者将为各位详尽讲解该设备的功能、参数以及配置方法。

一，设备主要功能

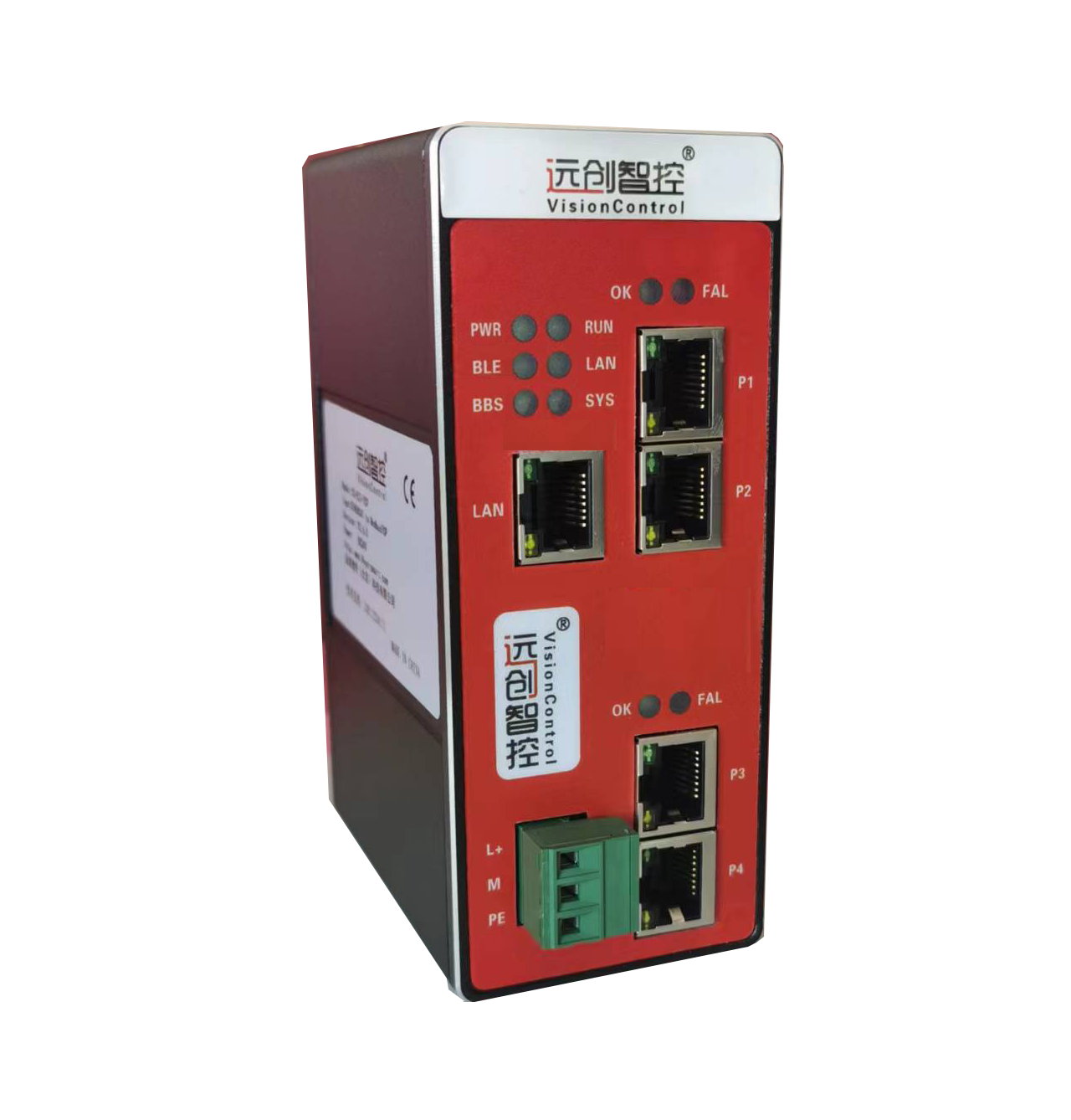

远创智控YC-DNT-TCP是自主研发的一款DeviceNet从站功能的通讯网关。该产品主要功能是将DeviceNet总线和Modbus-TCP网络连接起来。

这款网关连接到DeviceNet总线中做为从站使用，连接到Modbus-TCP总线中做为主站或从站使用。

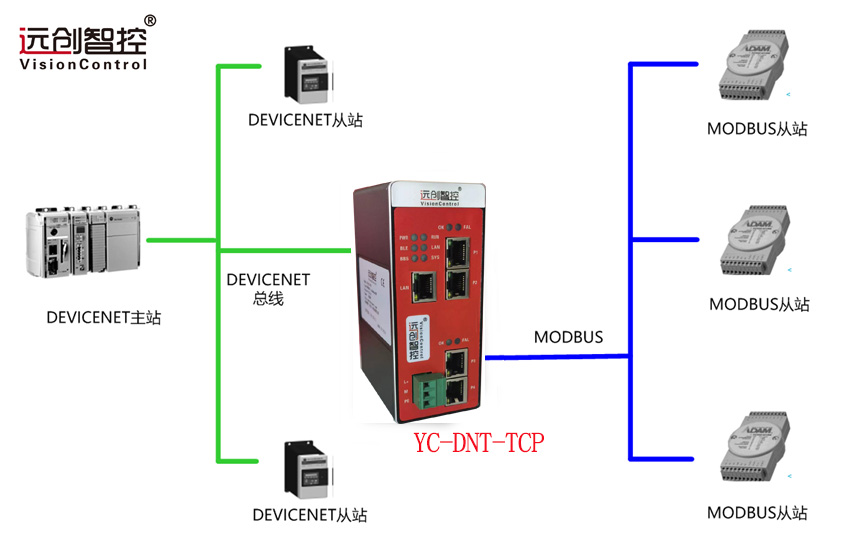

二，典型应用拓扑图

三，设备技术参数

1、DEVICENET 技术参数

● DeviceNet接口为从站，支持poll扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet网络总线供电

● DeviceNet最大输入输出长度：各128bytes

● DeviceNet站地址：0-31

2、MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、

10H 号功能。

● 网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

网关作为 MODBUS 从站，端口号支持 501~504。

四，产品尺寸图

五，端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口

端子0V：DEVICENET 供电电源 0V

端子L：DEVICENET 总线 L 信号线

端子PE：屏蔽地

端子H：DEVICENET 总线 H 信号线

端子24V：DEVICENET 供电电源 24V

远创智控经营范围

远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。

全文总结：

DeviceNet转Modbus-TCP协议转换网关的相关内容，到这里就为大家讲解完毕啦!不知道是否对您有所帮助呢?假如您还有其他问题需要咨询与了解，请及时与我们取得联系哟!
