如何实现EtherNet/IP和DeviceNet的连接互通?很多朋友都对此感到困惑，在此，作者为大家统一作出解答。事实上，远创智控YC-EIP-DNT这款设备可以轻而易举地化解这一难题。接下来，作者将为各位详尽讲解该设备的功能、参数以及配置方法。

一，设备主要功能

远创智控YC-EIP-DNT是自主研发的一款EtherNet/IP从站功能的通讯网关。该产品主要功能是连接DeviceNet总线和EtherNet/IP网络。

这款网关连接到EtherNet/IP总线中做为从站使用，连接到DeviceNet总线中做为从站使用。

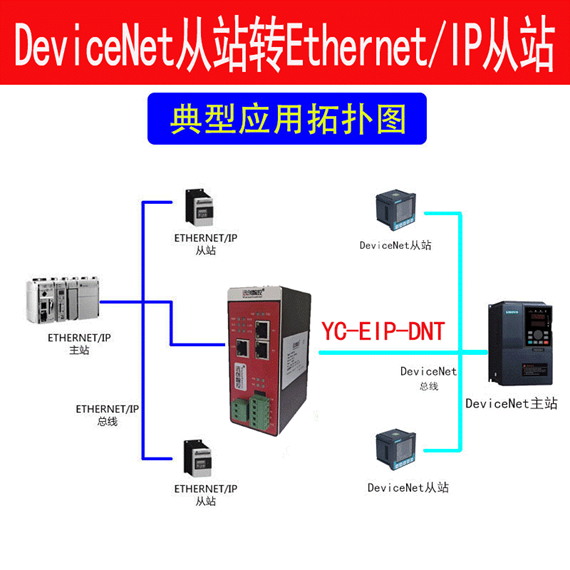

二，典型应用拓扑图

三，设备技术指标

ETHERNET/IP 技术参数

● 网关做为 ETHERNET/IP 网络的从站，可以连接 AB(罗克韦尔)、欧姆龙、基恩士等品牌的 PLC。

● 以太网 10/100M 自适应，具有 IP 地址冲 突探测功能。

● 支持 ODVA 标准 EtherNet/IP 通信协议。

● 输出字节数最大 490 Bytes。

DEVICENET 技术参数

● DeviceNet 接口为从站，支持 poll 扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet 网络总线供电

● DeviceNet 最大输入输出长度：各 128bytes

● DeviceNet 站地址：1-32

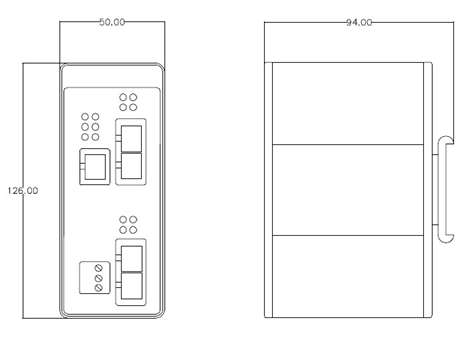

四，产品尺寸图

五，端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，此产品不使用

网口 P1 和 P2：ETHERNET/IP 接口

5PIN端子0V：供电电源0V

5PIN端子L：CAN总线L信号线

5PIN端子PE：屏蔽地

5PIN端子H：CAN总线H信号线

5PIN端子24V：供电电源24V
