如何实现DeviceNet和Modbus-RTU的连接互通?很多朋友都对此感到困惑，在此，作者为大家统一作出解答。事实上，远创智控YC-DNT-RTU这款设备可以轻而易举地化解这一难题。接下来，作者将为各位详尽讲解该设备的功能、参数以及配置方法。

一，设备主要功能

远创智控YC-DNT-RTU是自主研发的一款DeviceNet从站功能的通讯网关。该产品主要功能是将DeviceNet总线和Modbus-RTU网络连接起来。

本网关连接到DeviceNet总线中做为从站使用，连接到Modbus-RTU总线中做为主站或从站使用。

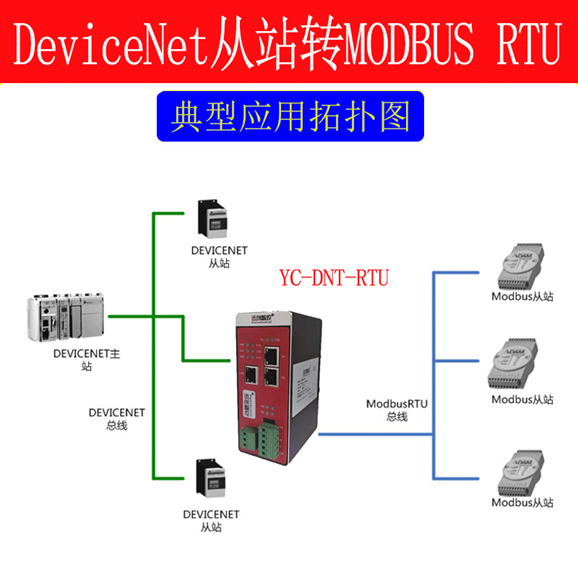

二，典型应用拓扑图

三，技术参数

3.1 DEVICENET技术参数

● DeviceNet 接口为从站，支持 poll 扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet 网络总线供电

● DeviceNet 最大输入输出长度：各 128bytes

● DeviceNet 站地址：0-31

3.2 MODBUS-RTU技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。

● 网关的 MODBUS 接口可通过拨码选择 RS485 接口或 RS232 接口，两种接口二选一工作。

● 网关的 MODBUS 波特率支持： 2400、4800、9600、19.2K、38.4K、

57.6K、 115.2K 等。

● 网关的 MODBUS 字符格式及校验位：8 位无校验+1 停止位、8 位+偶校验

+1 停止位、8 位+奇校验+1 停止位、8 位无校验+2 停止位。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、

0FH、 10H 号功能。

● 网关作为 MODBUS 从站，支持 03H、04H、06H、10H 号功能。网关作为 MODBUS 主站，最多能带 32 个 Modbus 从站。

● DeviceNet 接口为从站，支持 poll 扫描

● 支持的波特率：125K, 250K, 500K

● DeviceNet 网络总线供电

● DeviceNet 最大输入输出长度：各 128bytes

● DeviceNet 站地址：0-31

四，产品尺寸图

五，端子说明

3PIN端子L+：电源24V

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口

网口P1和P2：ETHERNET/IP接口

6PIN端子A+：485信号A

6PIN端子B-：485信号B

6PIN端子TR：485终端电阻，TR与B短接表示接入终端电阻

6PIN端子TX：232发送信号

6PI端子RX：232接收接收

6PIN端子GND：232口GND

远创智控经营范围

远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。

全文总结：

DeviceNet转Modbus-RTU协议转换网关的相关内容，到这里就为大家讲解完毕啦!不知道是否对您有所帮助呢?假如您还有其他问题需要咨询与了解，请及时与我们取得联系哟!
