CC-link从站转Modbus RTU总线协议转换网关_技术文档

点击：201发布时间：2024-08-07

许多朋友都对如何实现CC-link和Modbus RTU的连接互通深感困惑。在此，作者将为大家进行统一解答。实际上，远创智控YC-CCLK-RTU这款设备能够轻松解决这一难题。接下来，作者会为各位详细阐释该设备的功能、参数以及配置方式。

一，设备主要功能

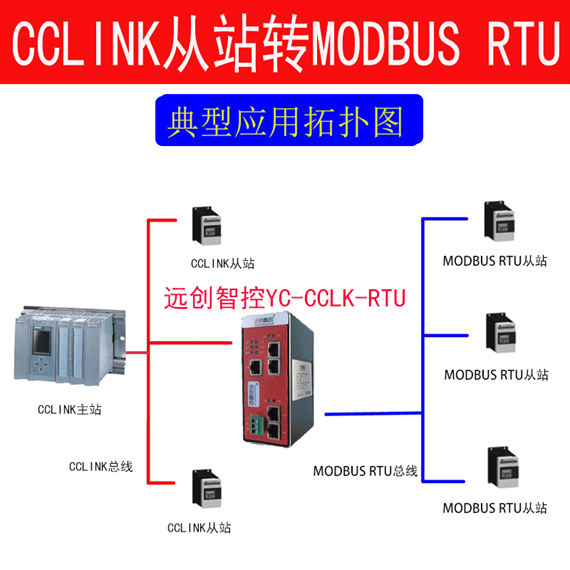

远创智控YC-CCLK-RTU是自主研发的一款CC-link从站功能的通讯网关。该产品主要功能是将各种Modbus RTU设备接入到CC-link总线中。

远创智控YC-CCLK-RTU可以连接到CC-link总线中做为从站使用，连接到Modbus RTU总线中做为主站使用。

二，产品参数

技术参数

u 网关的CCLINK接口做为从站工作。

u 网关支持CCLINK Ver.1 。

u 网关最大支持输入输出各48字节。

u 波特率支持：156K、625K、2.5M、5M、10M可选。

u 网关做为远程设备站工作。

l 网关的MODBUS接口做为主站工作。

l 网关的MODBUS接口通过RS485通讯。

l 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

l 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

l 网关的MODBUS 接口支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

电气参数

◆ 电源：直流 24V/200mA(18V～30V 可用)，使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm 导轨

◆ 重量：500g

接口及指示灯说明

拨码说明

标识	拨位	定义
SW1	Bit1	MODBUS 主从设置： ON：网关做为 MODBUS 主站工作 OFF：网关做为 MODBUS 从站工作
	Bit2	MODBUS 物理接口设置： ON：网关使用 485 接口工作 OFF：网关使用 232 接口工作
	Bit3-Bit7	预留，拨到 OFF
	Bit8	配置模式： ON：网关处于配置模式 OFF：网关处于运行模式
