如何将EtherNet/IP和Modbus-TCP连接互通起来?有许多朋友想要了解这个问题，所以作者在这里统一回复一下。其实远创智控YC-EIP-TCP这个设备可以很好地解决这个问题，下面作者为大家详细讲解一下该设备的功能、参数及配置方法。

一，设备主要功能

1、远创智控YC-EIP-TCP工业级EtherNet/IP网关

2、Modbus TCP转EtherNet/IP

3、支持ModBus主从站

4、即插即用 无需编程 轻松组态 ,即实现数据交互

5、导轨安装 支持提供EDS文件

6、EtherNET/IP与ModBus互转数据透明传输可接入PLC组态 支持CodeSys/支持欧姆龙PLC、支持罗克韦尔(AB)

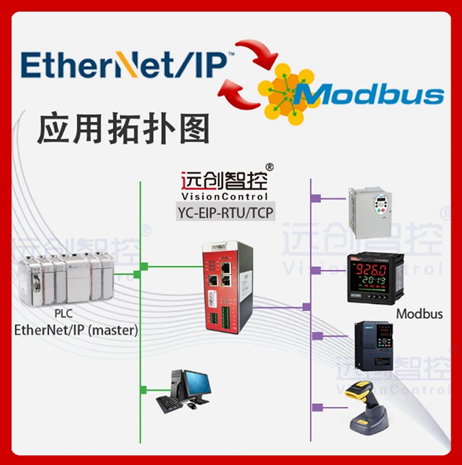

二，典型应用拓扑图

三，设备技术参数

网关做为 ETHERNET/IP 网络的从站，可以连接 AB(罗克韦尔)、欧姆龙等品牌的 PLC。

以太网 10/100M 自适应，具有 IP 地址探测功能。

支持 ODVA 标准 EtherNet/IP 通信协议。

网关的 MODBUS 接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

网关作为 MODBUS 从站，端口号支持 501~504。

电器参数：

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP40

安装方式: 35mm导轨

重量: 500g

四，设备细节尺寸图

接口指示图

接口及指示灯说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口

网口 P1和P2：ETHERNET/IP 接口

网口 P3：MODBUS-TCP

五，导轨安装图

六，产品展示图

EtherNet/IP协议互转网关选型表

远创智控经营范围

远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。

全文总结：

EtherNet/IP转Modbus-RTU协议网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
