如何将EtherNet/IP和CC-link IEFB连接互通起来?有许多朋友想要了解这个问题，所以作者在这里统一回复一下。其实远创智控YC-EIP-CCLKIE这个设备可以很好地解决这个问题，下面作者为大家详细讲解一下该设备的功能、参数及配置方法。

一，设备主要功能

1、远创智控YC-EIP-CCLKIE工业级EtherNet/IP 网关

2、CC-Link IEFB转 EtherNet/IP

3、支持多个CC-Link IEFB节点

4、即插即用 无需编程 轻松组态 ,即实现数据交互

5、导轨安装 支持提供EDS文件

6、EtherNET/IP与CC-Link IEFB互转数据透明传输可接入PLC组态 支持CodeSys/支持欧姆龙PLC 支持三菱PLC

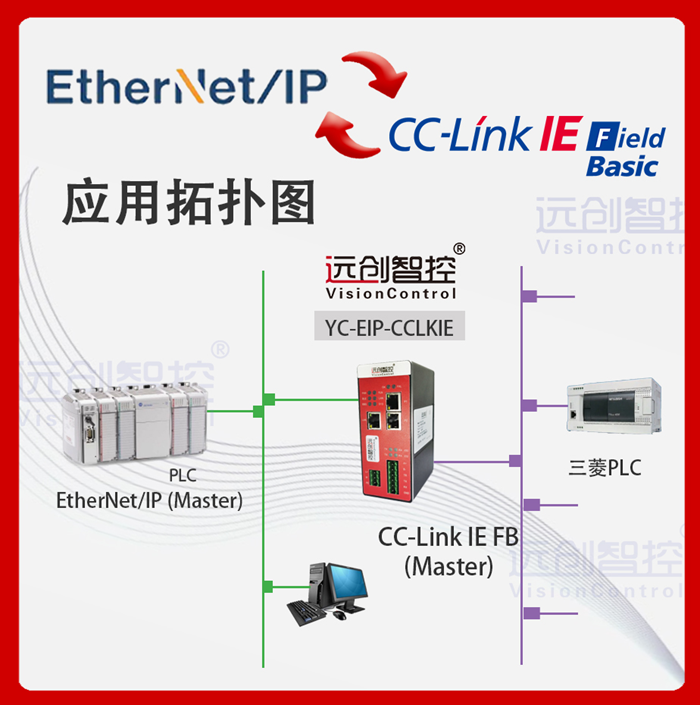

二，典型应用拓扑图

三，设备技术参数

网关做为 ETHERNET/IP 网络的从站，可以连接 AB(罗克韦尔)、欧姆龙、基恩士等品牌的 PLC。

以太网 10/100M 自适应，具有 IP 地址探测功能。

支持 ODVA 标准 EtherNet/IP 通信协议。

输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

网关做为 CCLINK IE FIELD BASIC 网络的从站，可以连接三菱的 PLC。

通过网关的拨码，可以设置网关占用 1 个站~4 个站

输入输出字节数：输入字数最大 128 word、输出字数最大 128 word。

网关占用几个站，直接决定输入输出数量，见下表：

电器参数：

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP40

安装方式: 35mm导轨

重量: 500g

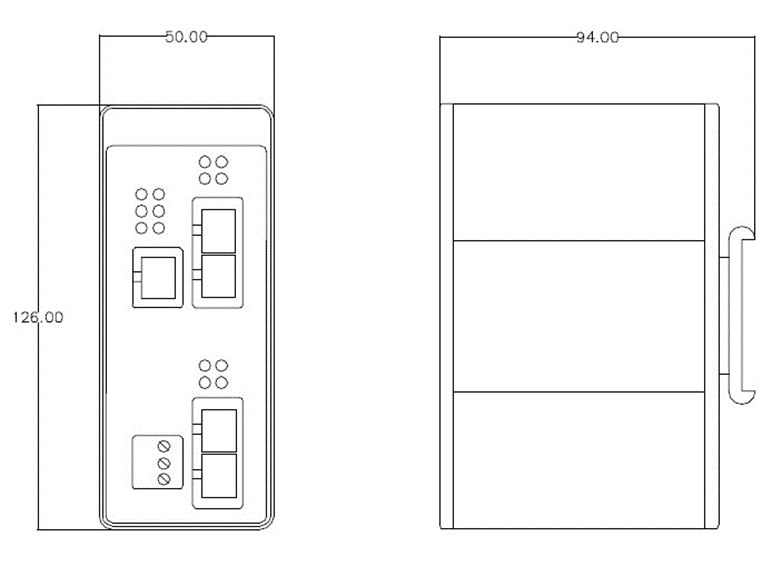

四，产品细节尺寸图

接口指示图

接口及指示灯说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，本产品不使用

网口 P1 和 P2：ETHERNET/IP 接口

网口 P3 和 P4：CCLINK IEFB 接口

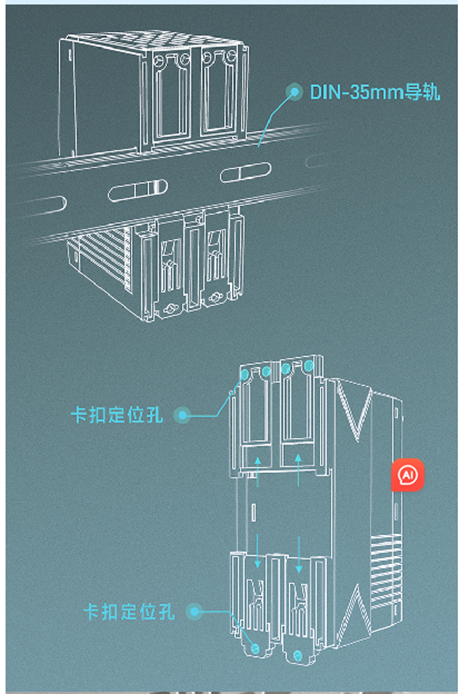

五，导轨安装图

六，产品展示图

EtherNet/IP协议互转网关选型表

远创智控经营范围

远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。

全文总结：

EtherNet/IP转CC-link IEFB协议网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
