如何将EtherNet/IP和Modbus-RTU连接互通起来?有许多朋友想要了解这个问题，所以作者在这里统一回复一下。其实远创智控YC-EIP-RTU这个设备可以很好地解决这个问题，下面作者为大家详细讲解一下该设备的功能、参数及配置方法。

一，设备主要功能

远创智控YC-EIP-RTU是自主研发的一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种Modbus-RTU设备接入到EtherNet/IP网络中。

远创智控YC-EIP-RTU连接到EtherNet/IP总线中做为从站使用，连接到Modbus-RTU总线中做为主站或从站使用。

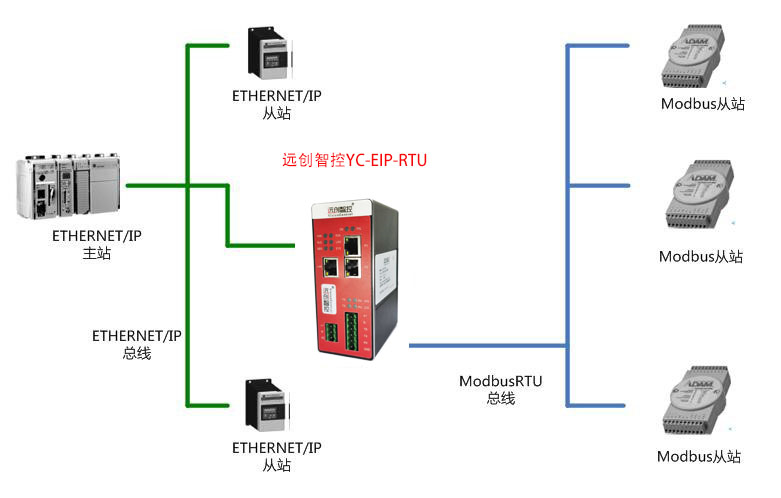

二，典型应用拓扑图

三，设备技术参数

1、ETHERNET/IP技术参数

● 网关做为ETHERNET/IP网络的从站，可以连接AB(罗克韦尔)、欧姆龙、基恩士等品牌的PLC。

● 以太网 10/100M 自适应，具有 IP 地址探测功能。

● 支持 ODVA 标准 EtherNet/IP 通信协议。

● 输入输出字节数：输入字节数最大490 Bytes、输出字节数最大490 Bytes。

2、MODBUS-RTU技术参数

● 网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。

● 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

● 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

● 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

● 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

● 网关作为MODBUS 从站，支持03H、04H、06H、10H号功能。

● 网关作为MODBUS 主站，最多能带32个Modbus从站。

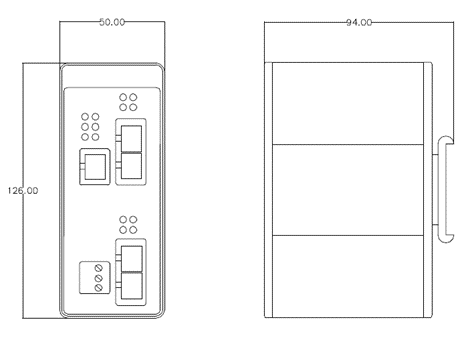

四，设备具体尺寸图

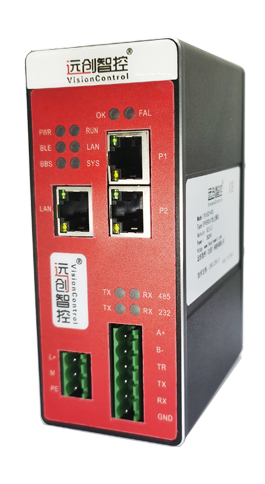

五，端子说明

3PIN端子L+：电源24V

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口

网口P1和P2：ETHERNET/IP接口

6PIN端子A+：485信号A

6PIN端子B-：485信号B

6PIN端子TR：485终端电阻，TR与B短接表示接入终端电阻

6PIN端子TX：232发送信号

6PI端子RX：232接收接收

6PIN端子GND：232口GND
