ProfibusDP(主站)转EtherNet/IP协议转化网关
怎么样让ProfibusDP和EtherNet/IP通讯连接起来?这几天有几个客户朋友咨询到这个问题，作者在这里统一为大家回复一下。想要解决这个问题其实也非常简单，只需要用到一个设备，名为YC-DPM-EIP。下面作者为大家详细讲解一下该设备的主要功能及详细配置方法。
一，设备主要功能
远创智控YC-DPM-EIP实现Profibus网络和EtherNet/IP网络之间无缝内部连接至控制系统及所连接的设备。该网关可实现在两个网络之间快速传输循环I/O数据。
应用广泛：本产品应用于支持Profibus接口的变频器、智能现场测量设备、仪表、PLC、DCS、FCS 等等。用户不必了解Profibus和EtherNet/IP细节，只需要参考手册，根据要求就能配置网关，不需要复杂编程，即可在短时间内实现连接功能。

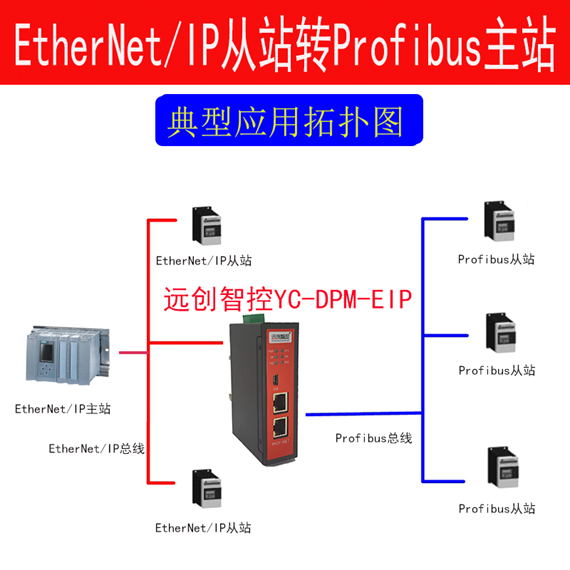

二，典型应用拓扑图
三，产品参数
远创智控YC-DPM-EIP设备在 PROFIBUS 一侧为 PROFIBUS DP 主站，在 ETHERNET IP 一侧可以作为ETHERNET IP 从站。
支持标准的 ETHERNET IP I/O 协议。
ETHERNET IP 支持的最多 16 个槽位，支持最大的输入字节数为 1440 字节，最大的输出字节为 1440 字节，输入输出字节的长度由 TIA Portal 设定。
支持的模块类型：
001 byte Input | 032 Dword input | 004 Dword Output |
001 word Input | 064 Dword input | 008 Dword Output |
001 Dword input | 128 Dword input | 016 Dword Output |
002 Dword input | 001 byte Output | 032 Dword Output |
004 Dword input | 001 word Output | 064 Dword Output |
008 Dword input | 001 Dword Output | 128 Dword Output |
016 Dword input | 002 Dword Output |
在 PROFIBUS 侧，该设备集成了PROFIBUS DP 主站接口，PROFIBUS DP 网络组态由配置软件完成，最多支持 125 个从站;
PROFIBUS DP V0、V1 协议规范
强大的主站接口，最大支持波特率为 12M
每个方向支持最大 512 字节的输入输出数据
供电：24VDC(±5%)最大功率 3.5W
工作环境温度：-25～55℃，湿度≤95%
防护等级：IP20
接口及指示灯
状态灯 | PWR | RUN | EIP | CFG | PB | ERR |
亮 | 电源接通 | 开始运行 | ETHERNET IP 通讯正常 | ETHERNET IP 通讯异常 | PROFIBUS DP 数据通讯正常 | PROFIBUS DP 数 据通讯异常 |
灭 | 电源故障 | 停止运行 | ETHERNET IP 通讯异常 | ETHERNET IP 通讯异常 | PROFIBUS DP 数 据通讯正常 | |
闪 |
—— |
—— |
—— |
—— | PROFIBUS DP 数据通讯异常 （存在多于 1 个从站数据异常或者离线） |
引脚 | 功能 |
1 | 24V+，直流 24V 电源正，范围 9-30V |
2 | 0V，直流 24V 电源负 |
3 | PE，地 |
引脚 | 功能 |
3 | B+，数据正 |
5 | GND |
6 | +5V 输出 |
8 | A-，数据负 |
螺栓 | 屏蔽地 |

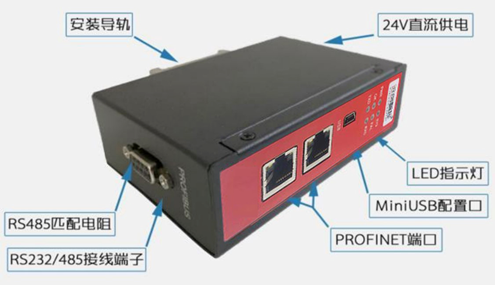

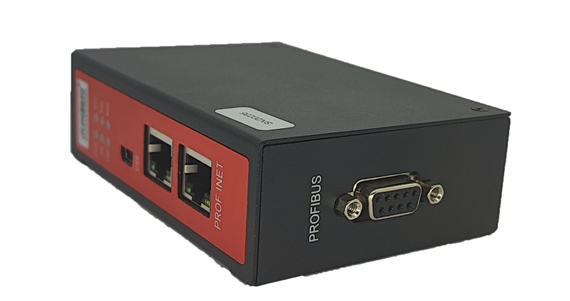

四，产品展示图
远创智控经营范围
远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。
全文总结：
ProfibusDP(主站)转EtherNet/IP协议网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
