怎么样让Profibus和EtherCAT通讯连接起来?这几天有几个客户朋友咨询到这个问题，作者在这里统一为大家回复一下。想要解决这个问题其实也非常简单，只需要用到一个设备，名为YC-DPM-ECT。下面作者为大家详细讲解一下该设备的主要功能及详细配置方法。

一，设备主要功能

远创智控YC-DPM-ECT是自主研发的一款Profibus-DP主站功能的通讯网关。该产品主要功能是将各种Profibus-DP从站接入到EtherCAT网络中。

远创智控YC-DPM-ECT连接到Profibus总线中作为主站使用，连接到EtherCAT总线中作为从站使用。

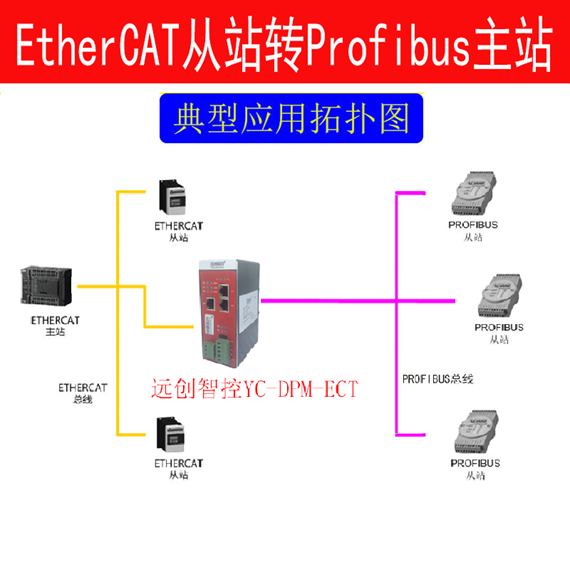

二，典型应用拓扑图

三，产品参数

技术参数

◆ PROFIBUS-DP/V0 协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFIBUS 规范;

◆ PROFIBUS-DP 作为主站，最大波特率达到12M;

◆ PROFIBUS-DP 作为主站，最大可接DP从站数量32个，单个DP从站通讯数据不超过244个字节;

● 网关做为ETHERCAT网络的从站，可以连接倍福、欧姆龙等厂家的PLC。

● 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

● 支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

电气参数

◆ 电源：直流24V/200mA(18V～30V可用)，使用中建议接好保护地PE;

◆ 工作环境温度：-40～85℃，湿度≤95%;

◆ 防护等级：IP20;

接口及指示灯说明

3PIN端子L+：电源24V

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口，本产品不使用

DB9接口：PROFIBUS-DP接口

网口P3和P4接口：ETHERCAT接口

拨码说明

四，设备尺寸图

五，设备展示图

远创智控经营范围:

远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。

全文总结：

Profibus主站转EtherCAT协议转化网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
