Profibus主站转ModbusTCP协议转化网关
怎么样让Profibus和ModbusTCP通讯连接起来?这几天有几个客户朋友咨询到这个问题，作者在这里统一为大家回复一下。想要解决这个问题其实也非常简单，只需要用到一个设备，名为YC-DPM-TCP。下面作者为大家详细讲解一下该设备的主要功能及详细配置方法。
一，设备主要功能
远创智控YC-DPM-TCP网关在Profibus总线侧实现主站功能，在以太网侧实现ModbusTcp服务器功能。可将Profibus DP从站接入到ModbusTcp网络;通过增加DP/PA耦合器，也可将Profibus PA从站接入ModbusTcp网络。
远创智控YC-DPM-TCP网关最多支持125个Profibus从站的通信，只支持单主站系统，不支持多主站系统。

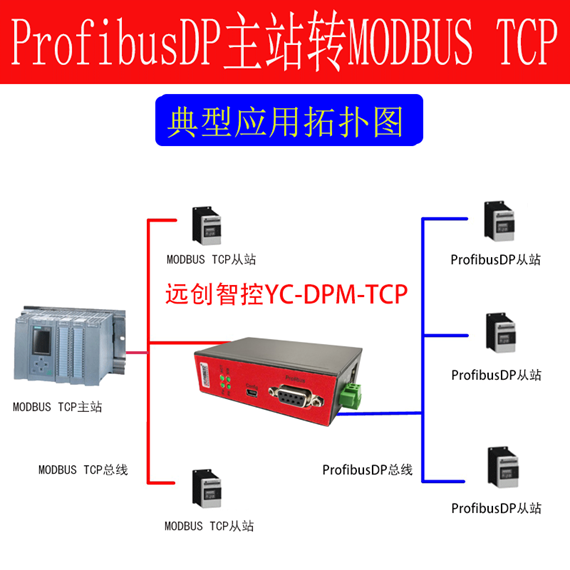

二，典型应用拓扑图
三，设备参数
技术参数
u 物理接口：RJ45;
u 10/100Mbps 自适应;
u 支持最多 8 个 ModbusTcp 客户端的连接。
l 主站输入数据缓存：16384字节;
l 主站输出数据缓存：16384字节;
l 主站参数数据缓存：8192字节;
l 主站诊断数据缓存：1024字节;
l 从站允许最大输入输出字节数：输入244字节，输出244字节;
l 从站允许最大用户参数长度：244字节;
l 波特率：9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3Mbps。
电器参数
u 输入电压：DC 7V～36V(也可通过USB配置接口供电);
u 功率消耗：≤2W。
u 工作温度：(-20～70)℃;
u 存储温度：(-40～85)℃;
u 工作湿度：5%～95%(25℃时)，无凝结。
u 外形尺寸(L×W×H)：90×61×27mm。
接口及指示灯说明
接口类型 | 引脚定义 | |
Profibus接口 | 1、2、7、9 | NC |
3 | B+，Profibus差分收发正信号 | |
4 | ISODE，Profibus收发控制隔离输出 | |
5 | GND，隔离电源地 | |
6 | VP，隔离5V电源输出，最大输出150mA。 | |
8 | A-，Profibus差分收发负信号 | |
电源接口 | 1 | V+，电源输入正 |
2 | V-，电源输入负 | |
指示灯 | 指示灯状态 | 含义 |
PW | 常亮 | 网关初始化正常 |
熄灭 | 网关未加电或初始化失败 | |
闪烁 | 网关组态参数错误或组态资源超出网关限制 | |
PB | 常亮 | 组态列表中的所有Profibus从站通信正常并处于数据交换状态 |
闪烁 | 组态列表中有Profibus从站离线或通信错误 | |
MB | 常亮 | ModbusTcp通讯正常 |
闪烁 | ModbusTcp未接收到报文或接收到的报文有错误 | |
ACT | 熄灭 | ModbusTcp网口无数据交互 |
闪烁 | ModbusTcp网口有数据交互 |
四，产品展示
远创智控经营范围
远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。
全文总结：
Profibus主站转ModbusTCP协议网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
