ProfibusDP主站转ModbusRTU协议网关
怎么样让ProfibusDP和ModbusRTU通讯连接起来?这几天有几个客户朋友咨询到这个问题，作者在这里统一为大家回复一下。想要解决这个问题其实也非常简单，只需要用到一个设备，名为YC-DPM-RTU。下面作者为大家详细讲解一下该设备的主要功能及详细配置方法。
一，设备主要功能
远创智控YC-DPM-RTU网关在Profibus总线侧实现主站功能，在Modbus串口侧实现从站功能。可将ProfibusDP协议的设备(如：E+H流量计、倍福编码器等)接入到Modbus网络中;通过增加DP/PA耦合器，也可将Profibus PA从站接入Modbus网络。在Modbus串口侧提供RS485和RS232两种电平接口。
远创智控YC-DPM-RTU网关最多支持32个Profibus从站的通信，只支持单主站系统，不支持多主站系统。

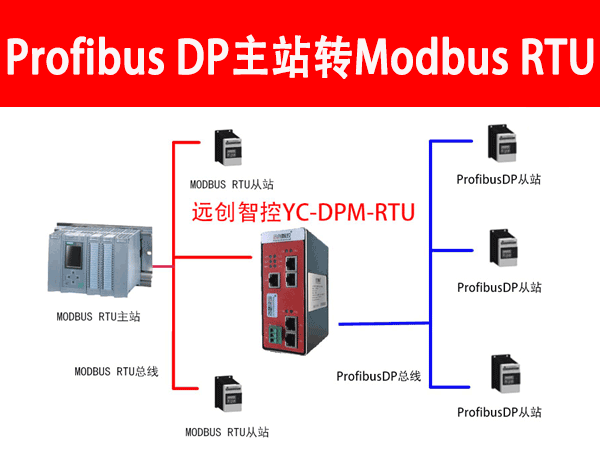

二，典型应用拓扑图
三，设备技术参数
1、MODBUS RTU 技术参数
◆ 波特率：1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps;
◆ 串口格式支持7、8个数据位， None/Odd/Even校验位，1、2 个停止位。
2、CANOPEN技术参数
◆ 主站输入数据缓存：4096字节;
◆ 主站输出数据缓存：4096字节;
◆ 主站参数数据缓存：4096字节;
◆ 主站诊断数据缓存：1024字节;
◆ 从站允许最大输入输出字节数：输入244字节，输出244字节;
◆ 从站允许最大用户参数长度：244字节;
◆ 波特率：9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3Mbps。
四，端子说明
Profibus DP接口 | 电源及Modbus接口 | |||
1、2、7、9 | NC | 1 | V+，电源输入正 | |
3 | B+，Profibus差分收发正信号 | 2 | V-，电源输入负 | |
4 | ISODE，Profibus收发控制隔离输出 | 3 | GND，RS232和RS485信号地 | |
5 | GND，隔离电源地 | 4 | TX，网关RS232数据发送信号 | |
6 | VP，隔离5V电源输出，最大输出150mA | 5 | RX，网关RS232数据接收信号 | |
8 | A-，Profibus差分收发负信号 | 6 | A+，RS485差分收发正信号 | |
7 | B-, RS485差分收发负信号 | |||
经营范围
远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、CC-LINK IE FIELD BASIC、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。
全文总结：
ProfibusDP主站转ModbusRTU协议网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
