如何能够把Porfinet和Devicenet通讯连接起来?这几天有几个客户朋友咨询到这个问题，作者在这里统一为大家回复一下。想要解决这个问题其实也非常简单，只需要用到一个设备，名为YC-DNT-PN。下面作者为大家详细讲解一下该设备的主要功能及详细配置方法。

一，设备主要功能

1、远创智控YC-DNT-PN型是Porfinet从转Devicenet从工业级Porfinet网关。‌这种网关设备允许将Porfinet网络中的设备连接到Devicenet网络中，‌从而实现不同工业通信协议之间的互操作性。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Porfinet和Devicenet网络1/2。‌

2、网关做为Porfinet网络设备一侧的从站(即Slave),做为Devicenet网络设备一侧的从站(即Slave)。

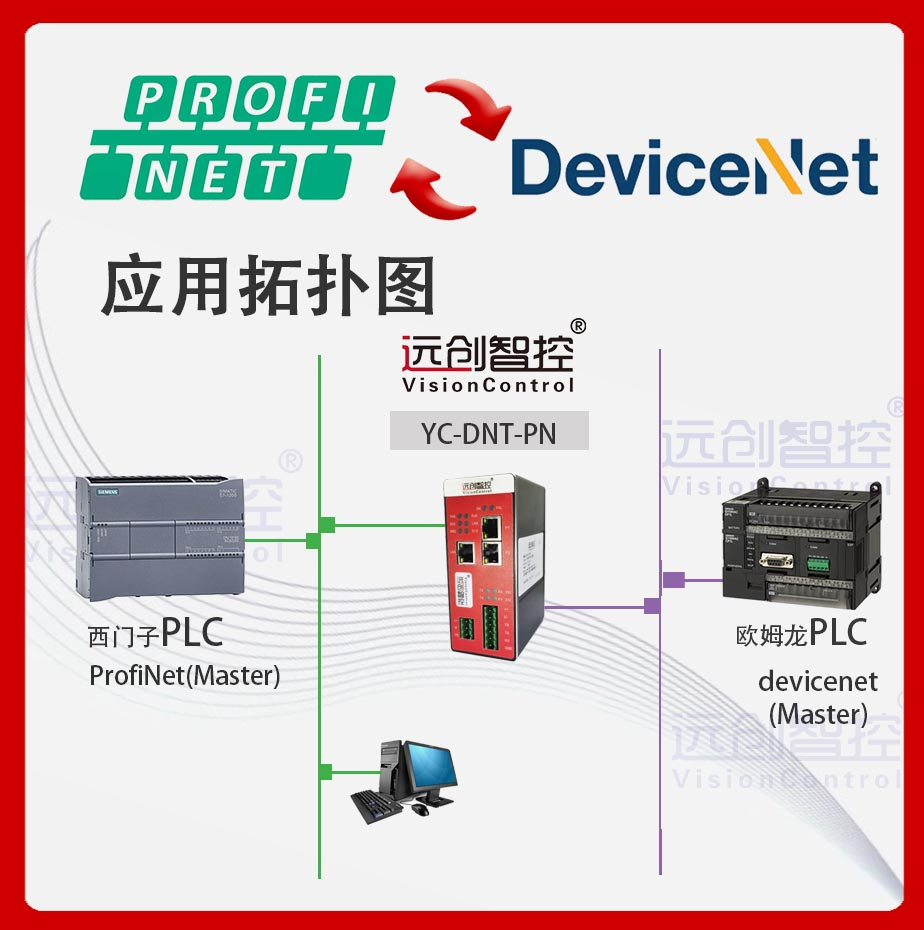

二，典型应用拓扑图

三，设备技术参数

1、YC-DNT-PN型网关做为 PORFINET 网络的 Slave 设备(即从站)，带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络。

2、支持标准的PORFINET I/O协议

PORFINET支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节

3、支持标准的DeviceNet 协议

DeviceNet接口支持波特率为125kbps，250kbps，500kbps。

DeviceNet接口为从站，支持poll扫描

DeviceNet网络总线供电

DeviceNet最大输入输出长度：各128bytes

DeviceNet站地址：0-63，一个网络，包括主站在内，最多接64个节点

电器参数

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP20

安装方式: DIN-35mm导轨

四，导轨安装图

五，配置方法

1、正确连接电源，通过以太网口将YC-DNT-PN型网关与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法);

3、点击工具栏中的“下载”按钮，将配置下载到YC-DNT-PN型网关中;

4、当下载完成后，如果修改网关IP地址则给网关重新上电;

5、在CX-Programmer和Cx-Integrator 中配置相应的组态，包括要配置的模块，目标设备(YC-DNT-PN型网关)的IP地址及设备名称;

6、将CX-Programmer和Cx-Integrator的组态配置下载到PLC中;

7. 等待大约10秒，YC-DNT-PN型网关 Slave会与PLC之间建立连接，此时DN灯亮。

六，远创智控经营范围

远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、EtherCAT、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。

全文总结：

Profinet转Devicenet协议转化网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
