怎么样让Profinet和Modbus(TCP)通讯连接起来?这几天有几个客户朋友咨询到这个问题，作者在这里统一为大家回复一下。想要解决这个问题其实也非常简单，只需要用到一个设备，名为YC-TCP-PN。下面作者为大家详细讲解一下该设备的主要功能及详细配置方法。

一，设备主要功能

1、远创智控YC-TCP-PN型网关是Profinet从转Modbus(TCP)主/从工业级Profinet网关。‌这种网关设备允许将Profinet主站网络设备连接和Modbus(TCP)从站网络网络设备连接，‌从而实现不同工业通信协议之间的相互转换。可支持Modbus TCP Client和Modbus TCP Server。即将Modbus设备转换为Profinet设备。

2、应用广泛：本产品广泛应用于：以太网接口的变频器、仪表、PLC、上位机等等

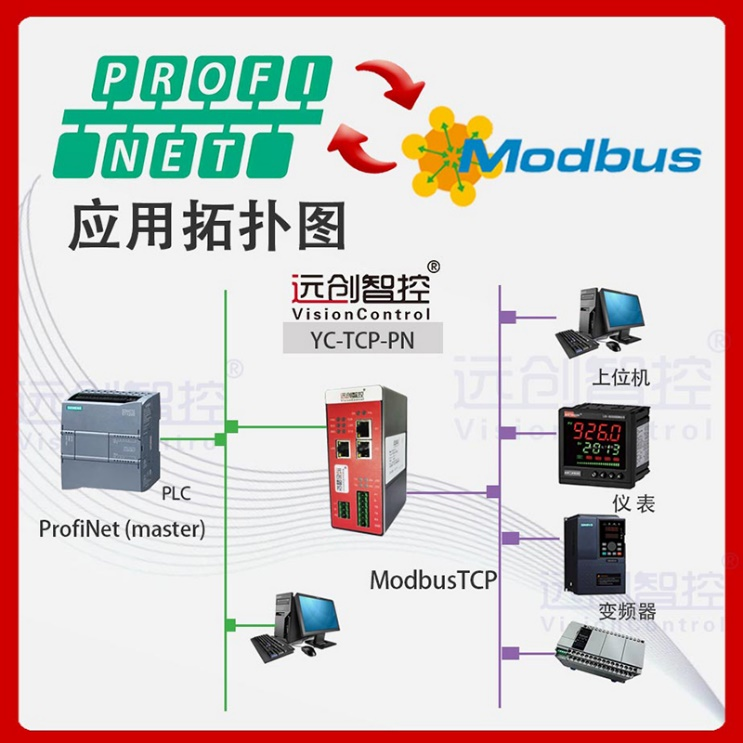

二，典型应用拓扑图

三，设备技术参数

TCP-PN在Profinet一侧为Profinet从站，在Modbus一侧可以作为Client或者Server;

支持标准的Profinet I/O协议;

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

Modbus TCP Client参数：

工作在Modbus TCP Client模式时，最大可以支持16个Client，每个Client最大可支持32命令，各个Client并行工作，之间互不影响。

工作在Modbus TCP Server模式时，配置简单，并支持10个Client同时连接。

四，设备配置方法

1、正确连接电源，通过插拔式接线端子将TCP-PN与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、选择正确的COM口，点击工具栏中的“下载”按钮，将配置下载到TCP-PN中;

4、当下载完成后，如果修改网关Profinet一侧IP地址须给网关重新上电;

5、在TIA Portal中配置相应的组态，包括要配置的模块，网关设备(TCP-PN)的IP地址及设备名称;

6、将TIA Portal的组态配置下载到PLC中;

7、等待大约10秒， TCP-PN会与PLC之间建立正确连接，此时PN灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W;(使用中建议接好保护地PE)

工作环境温度：-45～85℃，湿度≤95%;

防护等级：IP20;

安装方式：35mm导轨;

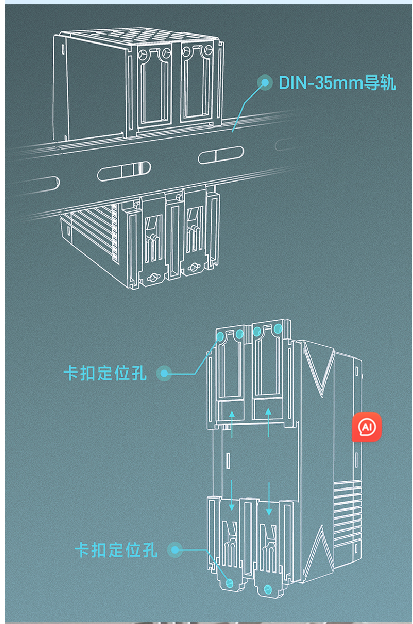

六，导轨安装图

全文总结：

Profinet转Modbus(TCP)协议转化网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
