如何能够把EtherCAT和Porfinet通讯连接起来?这几天有几个客户朋友咨询到这个问题，作者在这里统一为大家回复一下。想要解决这个问题其实也非常简单，只需要用到一个设备，名为YC-ECTM-PN。下面作者为大家详细讲解一下该设备的主要功能及详细配置方法。

一，设备主要功能

1、远创智控YC-ECTM-PN型网关是Porfinet从转EtherCAT主工业级Porfinet网关。‌这种网关设备允许将Porfinet网络中的设备连接到EtherCAT网络中，‌从而实现不同工业通信协议之间的互操作性。‌这些网关设备通常具有两个以太网接口，‌分别用于连接Porfinet和EtherCAT网络1/2。‌

2、网关做为 Porfinet网络设备一侧的从站(即Slave),做为 EtherCAT网络设备一侧的主站(即Master)。

3、应用广泛：支持EtherCAT接口的伺服驱动器、耦合器、仪表、PLC、DCS、FCS等从站设备。

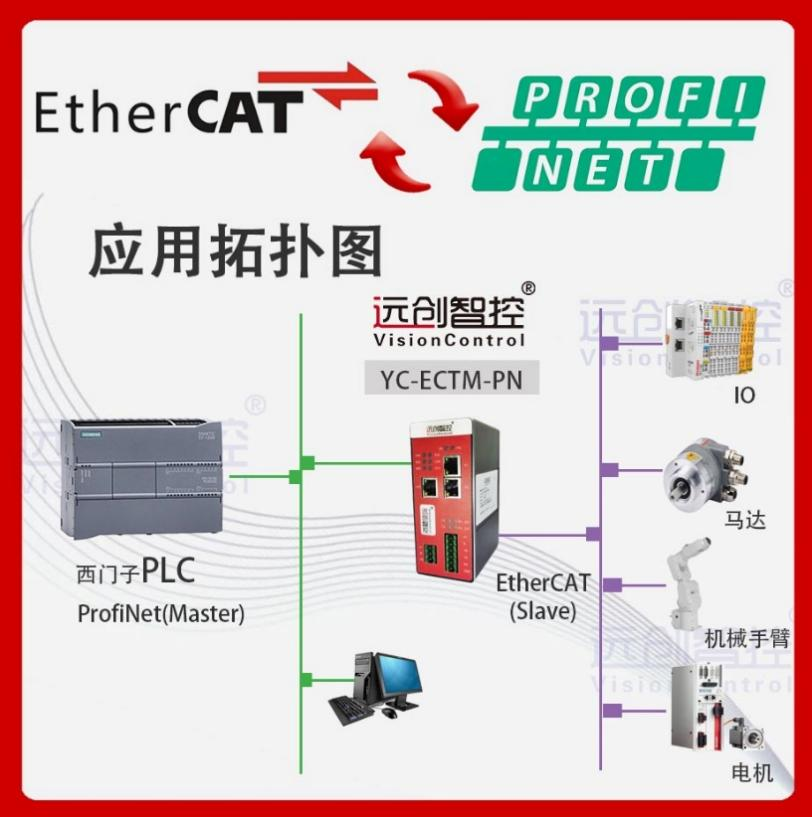

二，典型应用拓扑图

三，设备技术参数

远创智控YC-ECTM-PN型网关在PROFINET一侧为PROFINET从站，在EtherCAT一侧为EtherCAT主站;

支持标准的PROFINET I/O协议

PROFINET支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

支持DC – Synchronous、SM Synchronous模式

支持拓扑查看器、诊断检测、自动扫描

四，配置方法

1、正确连接电源，通过PROFINET网络口将YC-ECTM-PN型网关与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(详细阅读ECSP-EtherCAT软件);

3、点击主菜单栏“Action - Run”，将配置下载到ECATM-PN中;

4、在TIA Portal中配置相应的组态，包括要配置的模块，目标设备的IP地址及设备名称;

5、将TIA Portal的组态配置下载到PLC中;

6、YC-ECTM-PN型网关与PLC主站之间建立连接后，此时PN指示灯常亮。

7、YC-ECTM-PN型网关与EtherCAT从站设备之间建立连接进入OP状态后，此时ECT指示灯常亮。

五，电器参数

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP20

安装方式: DIN-35mm导轨

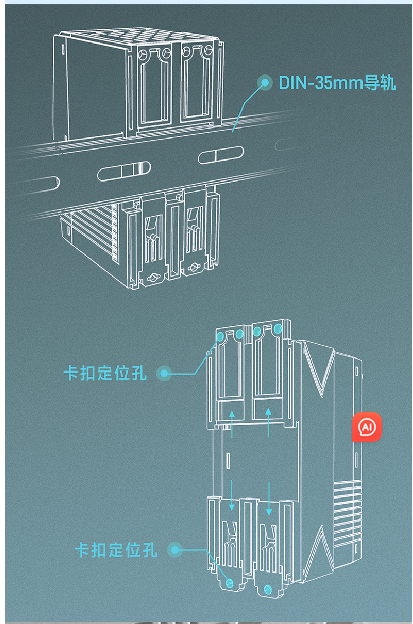

六，导轨安装图

七，远创智控经营范围

远创智控为各品牌PLC提供分布式IO控制方案，4G远程网关、PLC以太网通讯模块、在Profibus DP、Profinet、CAN/CANopen、EtherNet IP、Modbus、Profibus PA、EtherCAT、CC-Link、DeviceNet、HART、DLT648/698、IEC61850、IEC60870、MQTT、OPC-UA等多种现场总线技术上积累了大量的研发成果和优秀的研发人员，实现工业产品的互联互通，产品涵盖工业云、网关、HMI、控制器、远程I/O模块、中继器等，产品行销到欧洲、香港、新加坡、马来西亚、韩国、越南。

全文总结：

EtherCAT转Profinet协议转化网关现在就为大家讲解到这里啦，是否对您有一定的帮助呢?如果您还有其他问题需要咨询了解，请及时联系我们吆!
